风机的用途
T4-72型离心通风机一般用于工厂及较大建筑物的通风换气,它既可输入气体,也可输出气体。它输送的气体为空气或其他不自燃、不挥发、对人体无害、对钢铁材料无腐蚀性之气体。气体内不得含粘性物质,所含尘土及硬质颗粒物不大于150mg/m3。气体温度不得超80℃。
风机的型式
风机可制成右旋和左旋两种型式。从电机一端正视,叶轮顺时针旋转者称右旋风机,以“右”表示,反之称左旋风机,以“左”表示。

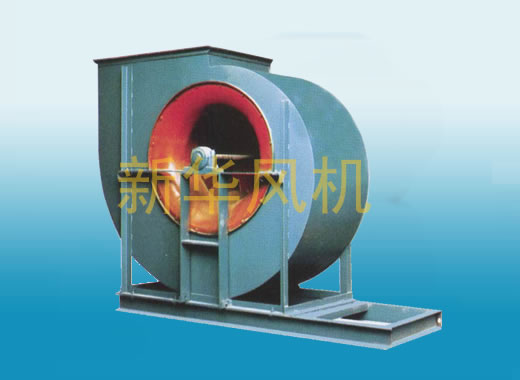

风机的结构
№3-6风机主要由叶轮、机壳、进风口等部分配直联电机组成:№7-12除具有上述部分外,还有传动分。
1、叶轮:由10个后倾的圆弧薄板型叶片、曲线型前盘和平板后盘组成,均用钢板制造,并经静、动平衡校正和超速运转实验,空气性能良好运转平稳可靠。
2、机壳:№3-12机壳制成整体结构;№14-20机壳制成两开式,沿中分水平面分为两半,由螺栓联接。
3、进风口:制成整体结构,用螺栓固定于风机一侧,与轴向平行的截面为曲线形,它能使气体顺利进入叶轮、且损失较小。
4、传动:由主轴、轴承箱、滚动轴承、皮带轮组成。
风机的性能与选择
本书只给出№10样机的无因次性能表及曲线,其它机号的有因次性能表和性能曲线均可由此推出,其公式如下:
Q=900πD22U2Φ (m3/h) P=ρ1U22Ψ/Kp (Pa)
Kp= Pin= (KW)
Pre= (KW)
式中:
Q—流量 (m3/h)
Kp—全压压缩性系数
P—全压 (Pa)
Pin—内功率 (KW)
Pre—所需功率 (KW)
D2—叶轮叶片外缘直径 (m)
U2—叶轮叶片外缘线速度 (m/s)
ρ1—进气密度 (kg/m3)
ηm—机械效率
K—电机储备系数
流量过多或不足时的处理:
在使用时,常常发现流量过多或不足的现象。产生这种现象的原因很多,如果在使用过程中发生这种现象,主要由于管网中的阻力时大时小,或风机在飞动区工作等缘故;如在使用过程中,经过较长时间逐渐减少,或在短时间内突然减少,主要是由于管网堵塞。
在新风机安装后,进行运转时就发生流量过大或不足现象,其原因主要有下列几点:
(1)管网阻力实际值与计算值相差过大。由一般管风特性方程式P=KQ2(K为阻力系数)
可知,如实际值K小于计算K时,则流量增大;反之则流量减少。
(2)选择时未考虑风机本身全压偏差ΔP影响,当风机实际全压为正偏差时,则流量增大,为负偏差时,则流量减少。
在新风机安装后开始运转时,或在使用过程中发生流量过大或过小时,可采用下列方法之一消除:
(1)利用调节门的开闭度。
(2)改变风机转速。
(3)调换力较高或较低的风机。
(4)改变管网阻力系数。
必须指出的是:一般都采用节流装置来调节流量。但当实际流量比所需流量大得很多时,这种方法浪费电力过多,很不经济。如条件允许,通常采用降低风机转速或调换压力较低的风机。当调节门全开时,流量仍嫌过小,此时设法改变管网使阻力系数,以增加流量,亦可采用增加风机转速和调换压力较高的风机,但风机的最大转速不得超性能表之高转速。
风机性能一般指在标准状态输送空气的性能。标准状态系指:大气压Pa=101325Pa、大气温度t=20℃、相对湿度X=50%、空气密度ρ=1.2kg/m3。
当使用状态为非标准状态时,必须把非标准状态下的性能换算到标准状态的性能,然后查表选择,其换算公式如下:
(m3/h) (Pa)
(KW) ηin0=ηin
式中有注脚0为标准状态 无注脚0为使用状态
T4-72№10样机的无因次性能表
|
1 |
2 |
3 |
4 |
5 |
6 |
Φ Ψ Ψd λ ηin |
0.142 0.455 0.0149 0.0827 0.781 |
0.166 0.445 0.0203 0.0894 0.826 |
0.191 0.425 0.0270 0.0946 0.858 |
0.215 0.395 0.0342 0.0978 0.868 |
0.240 0.350 0.0428 0.0994 0.845 |
0.264 0.290 0.0521 0.098 0.781 |
机械效率
传动方式 |
电机直联 |
联轴器 |
三角皮带 |
ηm |
1 |
0.98 |
0.95 |
电机储备系数
轴功率KW |
<0.5 |
>0.5-1 |
>1-2 |
>2-5 |
>5 |
K |
1.5 |
1.4 |
1.3 |
1.2 |
1.15 |
风机的安装与使用
在安装操作的过程中必须注意下列几点:
1、在一些结合面上为防止生锈、减少拆卸困难,应涂上润滑脂或机油。
2、在上接全面的螺栓时,如有定位销钉应先上好,再拧紧螺栓。
3、检查机壳内及其它壳体内部,不应有掉入、遗留的工具或杂物。
4、安装风机时,输气管道的重量不应机壳上,按图纸校正进风口与叶轮之间间隙尺寸,而且保持轴向水平位置。
5、安装进风口管道时,可以直接利用进风口本身的螺栓联接,此时进风口的固定是靠三个沉头螺钉。
6、出风口被安成某一角度时,从后圆盘适当地旋转能保持标牌在水平位置,其中№7-12角钢法兰面应保持水平。
7、安装№7-12C式风机时,需测量风机主轴和电机轴的不平行度。两轴不平行度允差为0.05mm。
8、风机安装完后,用手或杠杆拨动转子,检查是否有过紧或碰撞的现象,在没有这些现象时方可进行试转。
9、电机安装后,安装皮带轮或联轴器护罩如进气口处不接进气管道时,也需加添防护网或其它安全装置(用户自备)。
其他部件按图纸安装。
由于风机主轴转速n与内功率N之间有如下关系:
=
因此在电机容量不改变时,主轴转速不宜改变,若主轴转速增大,电机有过负荷被烧毁的危险。
风机所采用电机功率,系指在特定工况下,加上机械损失与应有的储备量而言,并非出风口全开时所需功率。如风机的出口或入口不接管路或未加外界阻力而进行空运转,则电机也有烧毁的危险。为安全起见,应在风机的出口或入口管路中加上阀门起动电机时将其关闭,运转后将阀门慢慢开启,达到规定工况为止,并注意电机是否超过规定值。
7、风机启动后,达到正常转速时,应在运转过程中经常检查轴承温度是否正常,当轴承温度没有特殊要求时轴承温升不得超过周围环境温度40℃,轴承部位均方根振动速度值不得大于6.3mm/s。
风机的维护
(一)风机维护工作制度
1、风机必须专人使用和保管,且该人必须懂得风机的使用常识和其他相关应知应会。
2、风机应定期加油、紧固。
3、只有在风机设备完全正常的情况下(即:无异响、无噪声、无缺油、无松旷、无变形)方可运转。
4、定期清除风机及气体输送管道内部的灰尘、污垢、及水等杂质并防止锈蚀。
5、对风机设备的修理不允许在运转过程中。
6、对温度计及油标的灵敏性应定期检查,并应将轴承箱油位控制在规定的允许范围内。
(二)风机的主要故障及原因
1、轴承剧烈振动
eq \o\ac(○,1)1风机轴与电机轴不平行,皮带轮槽错位;
eq \o\ac(○,2)2机壳或进风口与叶轮摩擦;
eq \o\ac(○,3)3基础刚度不够或不牢固;
eq \o\ac(○,4)4叶轮铆钉松动或轮盘变形;
eq \o\ac(○,5)5叶轮轴盘与轴松动;
eq \o\ac(○,6)6机壳与支架、轴承箱与支架、轴承盖与座等联接螺栓松动;
eq \o\ac(○,7)7风机进出口气管道的安装不良;
eq \o\ac(○,8)8转子不平衡。
2、轴承温升过高
eq \o\ac(○,1)1轴承箱剧烈振动;
eq \o\ac(○,2)2润滑油脂质量不良、变质、含有灰尘、粘砂、污垢等杂质;
eq \o\ac(○,3)3轴承箱盖、座联接螺栓之紧力过大或过小;
eq \o\ac(○,4)4轴与滚动轴承安装歪斜,前后二轴承不同心;
eq \o\ac(○,5)5滚动轴承损坏。
3、电机电流过大和温升过高
eq \o\ac(○,1)1开车时进气管内闸门或节流阀未关严;
eq \o\ac(○,2)2流量超过规定值,或风管漏气;
eq \o\ac(○,3)3风机输送气体密度过大;
eq \o\ac(○,4)4电机输入电压过低或电源单相断电;
eq \o\ac(○,5)5受轴承箱剧烈振动的影响;
eq \o\ac(○,6)6风机工作情况恶化,或发生故障。
订货须知
订货时须注明风机的型号、转速、风量、压力、出风口角度及旋转方向,以及电动机型号规格。
T4-72离心通风机性能与选用件表
机号№ |
传动 方式 |
转速 r/min |
序号 |
流量 m3/h |
全压 Pa |
内效率 % |
内功率 KW |
所需 功率 KW |
电动机 |
地脚螺栓 GB799-76 (4个) |
螺母 GB6170-76 (4个) |
垫圈 GB86-85 (4个) |
|
型号 |
功率KW |
||||||||||||
3 |
A |
2900 |
1 |
1588 |
1142 |
73 |
0.69 |
0.96 |
Y90S-2 (B35) |
1.5 |
M8×200 |
M8 |
8 |
2 |
1797 |
1124 |
76.3 |
0.73 |
1.03 |
||||||||
3 |
2005 |
1097 |
78.7 |
0.77 |
1.08 |
||||||||
4 |
2214 |
1057 |
80.6 |
0.80 |
1.12 |
||||||||
5 |
2423 |
994 |
81.7 |
0.82 |
1.14 |
||||||||
6 |
2631 |
924 |
80.8 |
0.83 |
1.17 |
||||||||
7 |
2840 |
829 |
7.5 |
0.84 |
1.18 |
||||||||
8 |
3049 |
716 |
73 |
0.83 |
1.16 |
||||||||
3 |
A |
1450 |
1 |
794 |
285 |
73 |
0.09 |
0.13 |
Y802-4 (B35) |
0.75 |
M8×200 |
M8 |
8 |
2 |
898 |
280 |
76.3 |
0.09 |
0.14 |
||||||||
3 |
1003 |
273 |
78.7 |
0.10 |
0.14 |
||||||||
4 |
1107 |
263 |
80.6 |
0.10 |
0.15 |
||||||||
5 |
1211 |
248 |
81.7 |
0.10 |
0.15 |
||||||||
6 |
1316 |
230 |
80.8 |
0.10 |
0.16 |
||||||||
7 |
1420 |
207 |
7.5 |
0.11 |
0.16 |
||||||||
8 |
1524 |
179 |
73 |
0.10 |
0.16 |
||||||||
3.5 |
A |
2900 |
1 |
2522 |
1556 |
73 |
1.49 |
1.93 |
Y100L-2 (B35) |
3 |
M10×250 |
M10 |
10 |
2 |
2853 |
1532 |
76.3 |
1.58 |
2.06 |
||||||||
3 |
3184 |
1495 |
78.7 |
1.67 |
2.17 |
||||||||
4 |
3516 |
1440 |
80.6 |
1.74 |
2.26 |
||||||||
5 |
3847 |
1355 |
81.7 |
1.76 |
2.29 |
||||||||
6 |
4178 |
1259 |
80.8 |
1.80 |
2.34 |
||||||||
7 |
4510 |
1129 |
7.5 |
1.82 |
2.36 |
||||||||
8 |
4841 |
976 |
73 |
1.79 |
2.33 |
||||||||
3.5 |
A |
1450 |
1 |
1261 |
388 |
73 |
0.19 |
0.28 |
Y90S-4 (B35) |
1.1 |
M8×200 |
M8 |
8 |
2 |
1427 |
382 |
76.3 |
0.20 |
0.30 |
||||||||
3 |
1592 |
372 |
78.7 |
0.21 |
0.31 |
||||||||
4 |
1758 |
359 |
80.6 |
0.22 |
0.33 |
||||||||
5 |
1924 |
337 |
81.7 |
0.22 |
0.33 |
||||||||
6 |
2089 |
314 |
80.8 |
0.22 |
0.34 |
||||||||
7 |
2255 |
281 |
7.5 |
0.23 |
0.34 |
||||||||
8 |
2421 |
243 |
73 |
0.22 |
0.34 |
T4-72离心通风机性能与选用件表
机号№ |
传动 方式 |
转速 r/min |
序号 |
流量 m3/h |
全压 Pa |
内效率 % |
内功率 KW |
所需 功率 KW |
电动机 |
地脚螺栓 GB799-76 (4个) |
螺母 GB6170-76 (4个) |
垫圈 GB86-85 (4个) |
|
型号 |
功率KW |
||||||||||||
4 |
A |
2900 |
1 |
3764 |
2036 |
73 |
2.90 |
3.48 |
Y132S1-2 (B35) |
5.5 |
M10×250 |
M10 |
10 |
2 |
4259 |
2005 |
76.3 |
3.09 |
3.70 |
||||||||
3 |
4753 |
1956 |
78.7 |
3.26 |
3.91 |
||||||||
4 |
5248 |
1884 |
80.6 |
3.38 |
4.06 |
||||||||
5 |
5743 |
1772 |
81.7 |
3.44 |
4.12 |
||||||||
6 |
6237 |
1646 |
80.8 |
3.51 |
4.21 |
||||||||
7 |
6732 |
1476 |
7.5 |
3.54 |
4.25 |
||||||||
8 |
7226 |
1275 |
73 |
3.49 |
4.19 |
||||||||
4 |
A |
1450 |
1 |
4882 |
506 |
73 |
0.36 |
0.54 |
Y90S-4 (B35) |
1.1 |
M8×200 |
M8 |
8 |
2 |
2129 |
499 |
76.3 |
0.39 |
0.58 |
||||||||
3 |
2377 |
486 |
78.7 |
0.41 |
0.61 |
||||||||
4 |
2624 |
469 |
80.6 |
0.42 |
0.63 |
||||||||
5 |
2871 |
441 |
81.7 |
0.43 |
0.64 |
||||||||
6 |
3119 |
410 |
80.8 |
0.44 |
0.66 |
||||||||
7 |
3366 |
368 |
7.5 |
0.44 |
0.66 |
||||||||
8 |
3613 |
318 |
73 |
0.44 |
0.65 |
||||||||
4.5 |
A |
2900 |
1 |
5360 |
2583 |
73 |
5.22 |
6.00 |
Y132S-2 (B35) |
7.5 |
M10×250 |
M10 |
10 |
2 |
6064 |
2542 |
76.3 |
5.56 |
6.39 |
||||||||
3 |
6768 |
2480 |
78.7 |
5.87 |
6.75 |
||||||||
4 |
7472 |
2388 |
80.6 |
6.10 |
7.01 |
||||||||
5 |
8176 |
2246 |
81.7 |
6.19 |
7.12 |
||||||||
6 |
8881 |
2087 |
80.8 |
6.32 |
7.27 |
||||||||
7 |
9585 |
1871 |
7.5 |
6.39 |
7.35 |
||||||||
8 |
10288 |
1616 |
73 |
6.29 |
7.23 |
||||||||
4.5 |
A |
1450 |
1 |
2680 |
641 |
73 |
0.65 |
0.91 |
Y90S-4 (B35) |
1.1 |
M8×200 |
M8 |
8 |
2 |
3032 |
631 |
76.3 |
0.70 |
0.97 |
||||||||
3 |
3384 |
616 |
78.7 |
0.73 |
1.03 |
||||||||
4 |
3736 |
593 |
80.6 |
0.76 |
1.07 |
||||||||
5 |
4088 |
558 |
81.7 |
0.77 |
1.08 |
||||||||
6 |
4440 |
519 |
80.8 |
0.79 |
1.11 |
||||||||
7 |
4792 |
466 |
7.5 |
0.80 |
1.12 |
||||||||
8 |
5144 |
402 |
73 |
0.79 |
1.10 |
T4-72离心通风机性能与选用件表
机号№ |
传动 方式 |
转速 r/min |
序号 |
流量 m3/h |
全压 Pa |
内效率 % |
内功率 KW |
所需 功率 KW |
电动机 |
地脚螺栓 GB799-76 (4个) |
螺母 GB6170-76 (4个) |
垫圈 GB86-85 (4个) |
|
型号 |
功率KW |
||||||||||||
5 |
A |
2900 |
1 |
7352 |
3195 |
75.1 |
8.59 |
9.88 |
Y160M1-2 (B35) |
11 |
M12×300 |
M12 |
12 |
2 |
8318 |
3145 |
78.3 |
9.18 |
10.56 |
||||||||
3 |
9284 |
3067 |
80.8 |
9.68 |
11.14 |
|
15 |
||||||
4 |
10249 |
2954 |
82.6 |
10.08 |
11.59 |
||||||||
5 |
11215 |
2778 |
83.5 |
10.26 |
11.80 |
||||||||
6 |
12181 |
2581 |
82.8 |
10.45 |
12.01 |
||||||||
7 |
13147 |
2314 |
80.2 |
10.45 |
12.01 |
||||||||
8 |
14113 |
1998 |
75.1 |
10.35 |
11.91 |
||||||||
5 |
A |
1450 |
1 |
3676 |
792 |
75.1 |
1.07 |
1.40 |
Y100L1-4 (B35) |
2.2 |
M10×250 |
M10 |
10 |
2 |
4159 |
780 |
78.3 |
1.15 |
1.49 |
||||||||
3 |
4642 |
761 |
80.8 |
1.21 |
1.57 |
||||||||
4 |
5125 |
733 |
82.6 |
1.26 |
1.64 |
||||||||
5 |
5608 |
690 |
83.5 |
1.28 |
1.67 |
||||||||
6 |
6091 |
641 |
82.8 |
1.31 |
1.70 |
||||||||
7 |
6574 |
575 |
80.2 |
1.31 |
1.70 |
||||||||
8 |
7057 |
497 |
75.1 |
1.29 |
1.68 |
||||||||
6 |
A |
2900 |
1 |
6352 |
1142 |
75.1 |
2.67 |
3.21 |
Y112M-4 (B35) |
4 |
M10×250 |
M10 |
10 |
2 |
7187 |
1124 |
78.3 |
2.86 |
3.43 |
||||||||
3 |
8021 |
1097 |
80.8 |
3.01 |
3.61 |
||||||||
4 |
8856 |
1057 |
82.6 |
3.13 |
3.76 |
||||||||
5 |
9691 |
994 |
83.5 |
3.19 |
3.83 |
||||||||
6 |
10525 |
924 |
82.8 |
3.25 |
3.90 |
||||||||
7 |
11359 |
829 |
80.2 |
3.25 |
3.90 |
||||||||
8 |
12194 |
716 |
75.1 |
3.22 |
3.86 |
||||||||
6 |
A |
1450 |
1 |
4206 |
499 |
75.1 |
0.78 |
1.09 |
Y100L-6 (B35) |
1.5 |
M10×250 |
M10 |
10 |
2 |
4758 |
492 |
78.3 |
0.83 |
1.16 |
||||||||
3 |
5311 |
480 |
80.8 |
0.87 |
1.22 |
||||||||
4 |
5863 |
462 |
82.6 |
0.91 |
1.27 |
||||||||
5 |
6416 |
435 |
83.5 |
0.93 |
1.30 |
||||||||
6 |
6968 |
404 |
82.8 |
0.94 |
1.32 |
||||||||
7 |
7521 |
363 |
80.2 |
0.94 |
1.32 |
||||||||
8 |
8073 |
313 |
75.1 |
0.93 |
1.31 |
T4-72№7C离心通风机性能与选用件表
转速 r/min |
序号 |
流量 m3/h |
全压 Pa |
内效率 % |
内功率 KW |
所需 功率 KW |
电动机 |
三角带 |
主轴皮带轮 |
电机皮带轮 |
电机导轨部 |
|||
型号 |
功率KW |
型号 |
根数 |
内周长mm |
代号 |
代号 |
代号(2套) |
|||||||
1800 |
1 |
12521 |
2406 |
75.1 |
11.05 |
13.38 |
Y160L-4 |
15 |
B |
4 |
3175 |
50-B4-280 |
42-B4-355 |
SHT542-2 |
2 |
14166 |
2369 |
78.3 |
11.81 |
14.29 |
|||||||||
3 |
15812 |
2310 |
80.8 |
12.46 |
15.08 |
Y180M-4 |
18.5 |
48-B4-355 |
||||||
4 |
17457 |
2225 |
82.6 |
12.96 |
15.69 |
|||||||||
5 |
19102 |
2093 |
83.5 |
13.20 |
15.97 |
|||||||||
6 |
20747 |
1945 |
82.8 |
13.44 |
16.26 |
|||||||||
7 |
22392 |
1744 |
80.2 |
13.44 |
16.26 |
|||||||||
8 |
24038 |
1506 |
75.1 |
13.32 |
16.12 |
|||||||||
1600 |
1 |
11130 |
1897 |
75.1 |
7.76 |
9.39 |
Y160M-4 |
11 |
B |
4 |
3175 |
50-B4-280 |
42-B4-315 |
SHT542-2 |
2 |
12592 |
1868 |
78.3 |
8.29 |
10.04 |
|||||||||
3 |
14055 |
1822 |
80.8 |
8.75 |
10.59 |
|||||||||
4 |
15517 |
1755 |
82.6 |
9.10 |
11.02 |
|||||||||
5 |
16980 |
1651 |
83.5 |
9.27 |
11.22 |
|||||||||
6 |
18442 |
1534 |
82.8 |
9.44 |
11.42 |
|||||||||
7 |
19904 |
1376 |
80.2 |
9.44 |
11.42 |
|||||||||
8 |
21367 |
1189 |
75.1 |
9.35 |
11.32 |
|||||||||
1250 |
1 |
8696 |
1155 |
75.1 |
3.70 |
4.67 |
Y132S-4 |
5.5 |
B |
4 |
3353 |
50-B4-280 |
38-B4-250 |
SHT542-1 |
2 |
9838 |
1137 |
78.3 |
3.95 |
4.99 |
|||||||||
3 |
10980 |
1109 |
80.8 |
4.17 |
5.27 |
|||||||||
4 |
12123 |
1069 |
82.6 |
4.34 |
5.48 |
|||||||||
5 |
13265 |
1005 |
83.5 |
4.42 |
5.58 |
|||||||||
6 |
14408 |
934 |
82.8 |
4.50 |
5.68 |
|||||||||
7 |
15550 |
838 |
80.2 |
4.50 |
5.68 |
|||||||||
8 |
16693 |
724 |
75.1 |
4.46 |
5.63 |
|||||||||
1120 |
1 |
7791 |
927 |
75.1 |
2.66 |
3.36 |
Y112M-4 |
4 |
B |
4 |
3353 |
50-B4-280 |
28-B4-224 |
SHT542-1 |
2 |
8815 |
912 |
78.3 |
2.84 |
3.56 |
|||||||||
3 |
9839 |
890 |
80.8 |
3.00 |
3.79 |
|||||||||
4 |
10862 |
857 |
82.6 |
3.12 |
3.94 |
|||||||||
5 |
11886 |
807 |
83.5 |
3.18 |
4.02 |
|||||||||
6 |
12909 |
750 |
82.8 |
3.24 |
4.09 |
|||||||||
7 |
13933 |
673 |
80.2 |
3.24 |
4.09 |
|||||||||
8 |
14957 |
581 |
75.1 |
3.21 |
4.05 |
T4-72№7C离心通风机性能与选用件表
转速 r/min |
序号 |
流量 m3/h |
全压 Pa |
内效率 % |
内功率 KW |
所需 功率 KW |
电动机 |
三角带 |
主轴皮带轮 |
电机皮带轮 |
电机导轨部 |
|||
型号 |
功率KW |
型号 |
根数 |
内周长mm |
代号 |
代号 |
代号(2套) |
|||||||
1000 |
1 |
6957 |
738 |
75.1 |
1.89 |
2.59 |
Y100L2-2 |
3 |
A |
2 |
3175 |
50-A2-280 |
28-A2-200 |
SHT542-1 |
2 |
7871 |
727 |
78.3 |
2.02 |
2.56 |
|||||||||
3 |
8785 |
709 |
80.8 |
2.14 |
2.70 |
|||||||||
4 |
9699 |
683 |
82.6 |
2.22 |
2.81 |
|||||||||
5 |
10612 |
643 |
83.5 |
2.26 |
2.86 |
|||||||||
6 |
11526 |
897 |
82.8 |
2.30 |
2.91 |
|||||||||
7 |
12440 |
536 |
80.2 |
2.30 |
2.91 |
|||||||||
8 |
13354 |
463 |
75.1 |
2.28 |
2.88 |
|||||||||
900 |
1 |
6261 |
598 |
75.1 |
1.38 |
1.89 |
Y100L2-2 |
3 |
A |
2 |
3175 |
50-A2-280 |
28-A2-180 |
SHT542-1 |
2 |
7083 |
588 |
78.3 |
1.48 |
2.02 |
|||||||||
3 |
7906 |
574 |
80.8 |
1.56 |
2.13 |
|||||||||
4 |
8729 |
553 |
82.6 |
1.62 |
2.22 |
|||||||||
5 |
9551 |
520 |
83.5 |
1.65 |
2.26 |
|||||||||
6 |
10373 |
484 |
82.8 |
1.68 |
2.30 |
|||||||||
7 |
11196 |
434 |
80.2 |
1.68 |
2.30 |
|||||||||
8 |
12019 |
375 |
75.1 |
1.66 |
2.28 |
|||||||||
800 |
1 |
5565 |
472 |
75.1 |
0.97 |
1.33 |
Y100L1-4 |
2.2 |
A |
2 |
3175 |
50-A2-280 |
28-A2-160 |
SHT542-0 |
2 |
6296 |
465 |
78.3 |
1.04 |
1.42 |
|||||||||
3 |
7028 |
453 |
80.8 |
1.09 |
1.50 |
|||||||||
4 |
759 |
437 |
82.6 |
1014 |
1.56 |
|||||||||
5 |
8490 |
411 |
83.5 |
1.16 |
1.59 |
|||||||||
6 |
8221 |
382 |
82.8 |
1.18 |
1.61 |
|||||||||
7 |
9952 |
343 |
80.2 |
1.18 |
1.61 |
|||||||||
8 |
10683 |
296 |
75.1 |
1.17 |
1.60 |
|||||||||
710 |
1 |
4939 |
372 |
75.1 |
0.68 |
1.00 |
Y90L-4 |
1.5 |
A |
2 |
3175 |
50-A2-280 |
24-A2-140 |
SHT542-0 |
2 |
5588 |
366 |
78.3 |
0.72 |
1.07 |
|||||||||
3 |
6237 |
357 |
80.8 |
0.76 |
1.13 |
|||||||||
4 |
6886 |
344 |
82.6 |
0.80 |
1.17 |
|||||||||
5 |
7535 |
324 |
83.5 |
0.81 |
1.19 |
|||||||||
6 |
8184 |
301 |
82.8 |
0.82 |
1.22 |
|||||||||
7 |
8833 |
270 |
80.2 |
0.82 |
1.22 |
|||||||||
8 |
9482 |
233 |
75.1 |
0.82 |
1.20 |
T4-72№8C离心通风机性能与选用件表
转速 r/min |
序号 |
流量 m3/h |
全压 Pa |
内效率 % |
内功率 KW |
所需 功率 KW |
电动机 |
三角带 |
主轴皮带轮 |
电机皮带轮 |
电机导轨部 |
|||
型号 |
功率KW |
型号 |
根数 |
内周长mm |
代号 |
代号 |
代号(2套) |
|||||||
1800 |
1 |
18691 |
3150 |
75.1 |
21.54 |
26.08 |
Y200L-4 |
30 |
C |
4 |
3810 |
50-C4-280 |
55-C4-355 |
SHT542-3 |
2 |
21147 |
3101 |
78.3 |
23.02 |
27.86 |
|||||||||
3 |
23603 |
3025 |
80.8 |
24.28 |
29.40 |
|||||||||
4 |
26058 |
2913 |
82.6 |
25.26 |
30.58 |
Y225S-4 |
37 |
60-C4-355 |
||||||
5 |
28514 |
2740 |
83.5 |
25.73 |
31.15 |
|||||||||
6 |
30970 |
2545 |
82.8 |
26.19 |
31.71 |
|||||||||
7 |
33426 |
2282 |
80.2 |
26.192 |
31.71 |
|||||||||
8 |
35882 |
1970 |
75.1 |
25.96 |
31.43 |
|||||||||
1600 |
1 |
16614 |
2483 |
75.1 |
15.13 |
18.32 |
Y180L-4 |
22 |
C |
4 |
3810 |
50-C4-280 |
48-C4-315 |
SHT542-2 |
2 |
18797 |
2445 |
78.3 |
16.17 |
19.57 |
|||||||||
3 |
20980 |
2385 |
80.8 |
17.05 |
20.64 |
|||||||||
4 |
23163 |
2297 |
82.6 |
17.74 |
21.48 |
|||||||||
5 |
25346 |
2160 |
83.5 |
18.07 |
21.87 |
|||||||||
6 |
27529 |
2007 |
82.8 |
18.40 |
22.27 |
|||||||||
7 |
29712 |
1800 |
80.2 |
18.40 |
22.27 |
|||||||||
8 |
31895 |
1554 |
75.1 |
18.23 |
22.07 |
|||||||||
1250 |
1 |
12980 |
1511 |
75.1 |
7.22 |
8.73 |
Y160M-4 |
11 |
B |
4 |
3810 |
50-B4-280 |
42-B4-250 |
SHT542-2 |
2 |
14685 |
1487 |
78.3 |
7.71 |
9.33 |
|||||||||
3 |
16390 |
1451 |
80.8 |
8.13 |
9.84 |
|||||||||
4 |
18096 |
1398 |
82.6 |
8.46 |
10.24 |
|||||||||
5 |
1801 |
1315 |
83.5 |
8.62 |
10.43 |
|||||||||
6 |
21507 |
1222 |
82.8 |
8.77 |
10.62 |
|||||||||
7 |
23212 |
1096 |
80.2 |
8.77 |
10.62 |
|||||||||
8 |
24918 |
947 |
75.1 |
8.69 |
10.53 |
|||||||||
1120 |
1 |
11630 |
1211 |
75.1 |
5.19 |
6.28 |
Y132M-4 |
7.5 |
B |
4 |
3810 |
50-B4-280 |
38-B4-225 |
SHT542-1 |
2 |
13158 |
1193 |
78.3 |
5.54 |
6.71 |
|||||||||
3 |
14686 |
1164 |
80.8 |
5.85 |
7.08 |
|||||||||
4 |
16214 |
1121 |
82.6 |
6.09 |
7.37 |
|||||||||
5 |
17742 |
1054 |
83.5 |
6.20 |
7.50 |
|||||||||
6 |
19270 |
980 |
82.8 |
6.31 |
7.64 |
|||||||||
7 |
20798 |
879 |
80.2 |
6.31 |
7.64 |
|||||||||
8 |
22326 |
760 |
75.1 |
6.25 |
7.57 |
T4-72№8C离心通风机性能与选用件表
转速 r/min |
序号 |
流量 m3/h |
全压 Pa |
内效率 % |
内功率 KW |
所需 功率 KW |
电动机 |
三角带 |
主轴皮带轮 |
电机皮带轮 |
电机导轨部 |
|||
型号 |
功率KW |
型号 |
根数 |
内周长mm |
代号 |
代号 |
代号(2套) |
|||||||
1000 |
1 |
10384 |
965 |
75.1 |
3.69 |
4.67 |
Y132S-4 |
5.5 |
B |
4 |
3556 |
50-B4-280 |
38-B4-200 |
SHT542-1 |
2 |
11748 |
950 |
78.3 |
3.95 |
4.99 |
|||||||||
3 |
13112 |
927 |
80.8 |
4.16 |
5.26 |
|||||||||
4 |
14477 |
893 |
82.6 |
4.33 |
5.47 |
|||||||||
5 |
15841 |
840 |
83.5 |
4.41 |
5.57 |
|||||||||
6 |
17205 |
781 |
82.8 |
4.49 |
5.67 |
|||||||||
7 |
18570 |
700 |
80.2 |
4.49 |
5.67 |
|||||||||
8 |
19934 |
605 |
75.1 |
4.45 |
5.62 |
|||||||||
900 |
1 |
9346 |
781 |
75.1 |
2.69 |
3.40 |
Y112M-4 |
4 |
B |
4 |
3556 |
50-B4-280 |
28-B4-180 |
SHT542-1 |
2 |
10573 |
769 |
78.3 |
2.88 |
3.63 |
|||||||||
3 |
11801 |
750 |
80.8 |
3.04 |
3.83 |
|||||||||
4 |
13029 |
723 |
82.6 |
3.16 |
3.99 |
|||||||||
5 |
14257 |
680 |
83.5 |
3.22 |
4.06 |
|||||||||
6 |
15485 |
632 |
82.8 |
3.27 |
4.14 |
|||||||||
7 |
16713 |
567 |
80.2 |
3.27 |
4.14 |
|||||||||
8 |
17941 |
490 |
75.1 |
3.25 |
4.10 |
|||||||||
800 |
1 |
8307 |
617 |
75.1 |
1.89 |
2.59 |
Y100L2-4 |
3 |
A |
2 |
3556 |
50-A2-280 |
28-A2-160 |
SHT542-1 |
2 |
9399 |
607 |
78.3 |
2.02 |
2.55 |
|||||||||
3 |
10490 |
592 |
80.8 |
2.13 |
2.69 |
|||||||||
4 |
11581 |
571 |
82.6 |
2.22 |
2.80 |
|||||||||
5 |
12673 |
537 |
83.5 |
2.26 |
2.85 |
|||||||||
6 |
13764 |
499 |
82.8 |
2.30 |
2.90 |
|||||||||
7 |
14856 |
448 |
80.2 |
2.30 |
2.90 |
|||||||||
8 |
15947 |
387 |
75.1 |
2.28 |
2.88 |
|||||||||
710 |
1 |
7373 |
486 |
75.1 |
1.32 |
1.81 |
Y100L-4 |
2.2 |
A |
2 |
3556 |
50-A2-280 |
24-A2-140 |
SHT542-1 |
2 |
8341 |
478 |
78.3 |
1.41 |
1.93 |
|||||||||
3 |
9310 |
466 |
80.8 |
1.49 |
2.04 |
|||||||||
4 |
10278 |
449 |
82.6 |
1.55 |
2.12 |
|||||||||
5 |
11247 |
423 |
83.5 |
1.58 |
2.16 |
|||||||||
6 |
12216 |
393 |
82.8 |
1.61 |
2.20 |
|||||||||
7 |
13184 |
353 |
80.2 |
1.61 |
2.20 |
|||||||||
8 |
14153 |
305 |
75.1 |
1.59 |
2.18 |
T4-72№8C离心通风机性能与选用件表
转速 r/min |
序号 |
流量 m3/h |
全压 Pa |
内效率 % |
内功率 KW |
所需 功率 KW |
电动机 |
三角带 |
主轴皮带轮 |
电机皮带轮 |
电机导轨部 |
|||
型号 |
功率KW |
型号 |
根数 |
内周长mm |
代号 |
代号 |
代号(2套) |
|||||||
630 |
1 |
6542 |
382 |
75.1 |
0.92 |
1.36 |
Y100L-6 |
1.5 |
A |
2 |
3556 |
50-A2-280 |
28-A2-200 |
SHT542-1 |
2 |
7402 |
376 |
78.3 |
0.99 |
1.35 |
|||||||||
3 |
8261 |
367 |
80.8 |
1.04 |
1.42 |
|||||||||
4 |
9121 |
354 |
82.6 |
1.08 |
1.48 |
|||||||||
5 |
9980 |
333 |
83.5 |
1.10 |
1.51 |
|||||||||
6 |
10839 |
309 |
82.8 |
1.12 |
1.54 |
|||||||||
7 |
11699 |
278 |
80.2 |
1.12 |
1.54 |
|||||||||
8 |
12558 |
240 |
75.1 |
1.11 |
1.52 |
T4-72№10C离心通风机性能与选用件表
转速 r/min |
序号 |
流量 m3/h |
全压 Pa |
内效率 % |
内功率 KW |
所需 功率 KW |
电动机 |
三角带 |
主轴皮带轮 |
电机皮带轮 |
电机导轨部 |
|||
型号 |
功率KW |
型号 |
根数 |
内周长mm |
代号 |
代号 |
代号(2套) |
|||||||
1300 |
1 |
37328 |
2551 |
78.1 |
24.56 |
29.73 |
Y225S-4 |
37 |
D |
5 |
4572 |
65-D5-380 |
60-D5-340 |
SHT542-3 |
2 |
31947 |
2494 |
82.6 |
26.55 |
32.14 |
|||||||||
3 |
36758 |
2381 |
85.8 |
28.10 |
34.01 |
|||||||||
4 |
41377 |
2212 |
86.8 |
29.05 |
35.16 |
|||||||||
5 |
46188 |
1958 |
84.5 |
29.52 |
35.73 |
|||||||||
6 |
50807 |
1621 |
78.1 |
29.11 |
35.23 |
|||||||||
1170 |
1 |
24595 |
2063 |
78.1 |
17.91 |
21.67 |
Y200L-4 |
30 |
C |
4 |
4572 |
65-C4-380 |
55-C4-315 |
SHT542-3 |
2 |
28752 |
2017 |
82.6 |
19.36 |
23.43 |
|||||||||
3 |
33082 |
1926 |
85.8 |
20.48 |
24.79 |
|||||||||
4 |
37239 |
1789 |
86.8 |
21.17 |
25.63 |
|||||||||
5 |
41569 |
1584 |
84.5 |
21.52 |
26.05 |
|||||||||
6 |
45726 |
1311 |
78.1 |
21.22 |
25.68 |
|||||||||
1040 |
1 |
21862 |
1627 |
78.1 |
12.58 |
15.22 |
Y180L-4 |
18.5 |
B |
4 |
4521 |
65-B4-380 |
48-B4-280 |
SHT542-2 |
2 |
2557 |
1591 |
82.6 |
13.59 |
16.46 |
|||||||||
3 |
29406 |
1519 |
85.8 |
14.38 |
17.41 |
|||||||||
4 |
33101 |
1412 |
86.8 |
14.87 |
18.00 |
|||||||||
5 |
3650 |
1250 |
84.5 |
15.11 |
18.30 |
|||||||||
6 |
40645 |
1035 |
78.1 |
14.90 |
18.04 |
T4-72№10C离心通风机性能与选用件表
转速 r/min |
序号 |
流量 m3/h |
全压 Pa |
内效率 % |
内功率 KW |
所需 功率 KW |
电动机 |
三角带 |
主轴皮带轮 |
电机皮带轮 |
电机导轨部 |
|||
型号 |
功率KW |
型号 |
根数 |
内周长mm |
代号 |
代号 |
代号(2套) |
|||||||
940 |
1 2 3 4 5 6 |
19760 23100 26597 29918 33397 36737 |
1328 1299 1240 1152 1020 845 |
78.1 82.6 85.8 86.8 84.5 78.1 |
9.29 10.04 10.62 10.98 11.16 11.00 |
11.24 12.15 12.86 13.29 13.51 13.32 |
Y160L-4 |
15 |
B |
4 |
4521 |
65-B4-380 |
42-B4-250 |
SHT542-2 |
830 |
1 2 3 4 5 6 |
17447 20396 23468 26417 19489 32438 |
1034 1012 966 898 795 658 |
78.1 82.6 85.8 86.8 84.5 78.1 |
6.39 6.91 7.31 7.56 7.68 7.57 |
7.74 8.36 8.85 9.15 9.30 9.17 |
Y160M-4 |
11 |
B |
4 |
4521 |
65-B4-380 |
42-B4-224 |
SHT542-2 |
740 |
1 2 3 4 5 6 |
15556 18185 20923 23553 26291 28921 |
822 803 767 713 632 523 |
78.1 82.6 85.8 86.8 84.5 78.1 |
4.53 4.90 5.18 5.36 5.44 5.37 |
5.72 5.93 6.27 6.49 6.59 6.50 |
Y132M-4 |
7.5 |
B |
4 |
4521 |
65-B4-380 |
38-B4-200 |
SHT542-1 |
660 |
1 2 3 4 5 6 |
13874 16219 18661 21006 23449 25794 |
653 639 610 567 502 416 |
78.1 82.6 85.8 86.8 84.5 78.1 |
3.21 3.47 3.68 3.80 3.86 3.81 |
4.06 4.39 4.64 4.80 4.88 4.81 |
Y132M2-6 |
5.5 |
B |
4 |
4521 |
65-B4-380 |
38-B4-265 |
SHT542-1 |
580 |
1 2 3 4 5 6 |
12192 14253 16399 18460 20607 22667 |
504 493 471 438 388 321 |
78.1 82.6 85.8 86.8 84.5 78.1 |
2.18 2.36 2.50 2.58 2.62 2.58 |
2.76 2.98 3.15 3.26 3.31 3.26 |
Y132M1-6 |
4 |
B |
4 |
4521 |
65-B4-380 |
38-B4-236 |
SHT542-1 |
520 |
1 2 3 4 5 6 |
10931 12778 14703 16550 18475 20322 |
405 396 378 352 312 258 |
78.1 82.6 85.8 86.8 84.5 78.1 |
1.57 1.70 1.80 1.86 1.89 1.86 |
2.15 2.33 2.46 2.54 2.59 2.55 |
Y132S-6 |
3 |
B |
4 |
4521 |
65-B4-380 |
38-B4-212 |
SHT542-1 |
T4-72№12C离心通风机性能与选用件表
转速 r/min |
序号 |
流量 m3/h |
全压 Pa |
内效率 % |
内功率 KW |
所需 功率 KW |
电动机 |
三角带 |
主轴皮带轮 |
电机皮带轮 |
电机导轨部 |
|||
型号 |
功率KW |
型号 |
根数 |
内周长mm |
代号 |
代号 |
代号(2套) |
|||||||
1170 |
1 2 3 4 5 6 |
42500 49684 57166 64349 71832 79015 |
2980 2914 2781 2583 2287 1892 |
78.1 82.6 85.8 86.8 84.5 78.1 |
44.55 48.16 50.96 52.69 53.55 52.80 |
53.93 58.30 61.69 63.78 64.82 63.91 |
Y280S-4 |
75 |
D |
5 |
4572 |
65-D5-380 |
75-D5-315 |
SHT542-4 |
1040 |
1 2 3 4 5 6 |
37778 44163 50814 57199 63850 70236 |
2349 2297 2193 2037 1804 1493 |
78.1 82.6 85.8 86.8 84.5 78.1 |
31.29 33.83 35.79 37.00 37.61 37.08 |
37.88 40.95 43.33 44.79 45.53 44.89 |
Y250M-4 |
55 |
D |
5 |
4572 |
65-D5-380 |
65-D5-270 |
SHT542-4 |
940 |
1 2 3 4 5 6 |
34145 39917 45928 51699 57711 63482 |
1916 1874 1789 1662 1472 1218 |
78.1 82.6 85.8 86.8 84.5 78.1 |
23.11 24.98 26.43 27.32 27.77 27.38 |
27.97 30.23 31.99 33.08 33.62 33.14 |
Y225S-4 |
37 |
D |
5 |
4572 |
65-D5-380 |
60-D5-250 |
SHT542-3 |
830 |
1 2 3 4 5 6 |
30150 35245 40554 45649 50957 56053 |
1492 1459 1393 1294 1146 949 |
78.1 82.6 85.8 86.8 84.5 78.1 |
15.91 17.19 18.19 18.81 19.12 18.85 |
19.25 20.81 22.02 22.77 23.14 22.82 |
Y200L2-6 |
22 |
C |
4 |
4572 |
65-C4-380 |
55-C4-330 |
SHT542-3 |
Y225M-6 |
30 |
60-C4-330 |
||||||||||||
740 |
1 2 3 4 5 6 |
26880 31424 36156 40699 45432 49975 |
1185 1158 1106 1028 910 754 |
78.1 82.6 85.8 86.8 84.5 78.1 |
11.27 12.19 12.89 13.33 13.55 13.36 |
13.64 14.75 15.61 16.14 16.14 16.17 |
Y200L1-6 |
18.5 |
C |
4 |
4572 |
65-C4-380 |
55-C4-300 |
SHT542-3 |
T4-72№12C离心通风机性能与选用件表
转速 r/min |
序号 |
流量 m3/h |
全压 Pa |
内效率 % |
内功率 KW |
所需 功率 KW |
电动机 |
三角带 |
主轴皮带轮 |
电机皮带轮 |
电机导轨部 |
|||
型号 |
功率KW |
型号 |
根数 |
内周长mm |
代号 |
代号 |
代号(2套) |
|||||||
660 |
1 2 3 4 5 6 |
23974 28026 32247 36299 40520 44572 |
942 921 879 817 724 599 |
78.1 82.6 85.8 86.8 84.5 78.1 |
8.00 8.65 9.15 9.46 9.61 9.48 |
9.68 10.47 11.07 11.45 11.64 11.47 |
Y180L-6 |
15 |
B |
4 |
4521 |
65-B4-380 |
48-B4-265 |
SHT542-2 |
580 |
1 2 3 4 5 6 |
21068 24629 28338 31899 35609 39170 |
727 711 679 631 559 463 |
78.1 82.6 85.8 86.8 84.5 78.1 |
5.43 5.87 6.21 6.42 6.52 6.43 |
6.57 7.10 7.52 7.77 7.90 7.79 |
Y160L-6 |
11 |
B |
4 |
4521 |
65-B4-380 |
42-B4-236 |
SHT542-2 |
520 |
1 2 3 4 5 6 |
18889 22081 25407 28599 31925 35118 |
584 571 545 507 449 372 |
78.1 82.6 85.8 86.8 84.5 78.1 |
3.91 4.23 4.47 4.63 4.70 4.64 |
4.94 5.34 5.65 5.84 5.94 5.85 |
Y160M-6 |
7.5 |
B |
4 |
4521 |
65-B4-380 |
42-B4-212 |
SHT542-1 |
470 |
1 2 3 4 5 6 |
17072 19958 22964 25849 28855 31741 |
477 466 445 414 367 304 |
78.1 82.6 85.8 86.8 84.5 78.1 |
2.89 3.12 3.30 3.42 3.47 3.42 |
3.65 3.94 4.17 4.31 4.38 4.32 |
Y132M2-6 |
5.5 |
B |
4 |
4521 |
65-B4-380 |
38-B4-190 |
SHT542-1 |
420 |
1 2 3 4 5 6 |
15256 17835 20521 23099 25785 28365 |
381 372 355 330 293 242 |
78.1 82.6 85.8 86.8 84.5 78.1 |
2.06 2.23 2.36 2.44 2.48 2.44 |
2.60 2.81 2.98 3.08 3.13 3.08 |
Y132M1-6 |
4 |
B |
4 |
4521 |
65-B4-380 |
38-B4-170 |
SHT542-1 |
