概述
T40型轴流通风机是由30K4型（又称03-11型）轴流通风机改进设计而成。
本风机由于修改了原30K4型风机的翼型，采用了新型圆筒形轮毂结构，因而使风机的空气效率由原来的67%提高到84%，并增强了叶根处的强度。
T40型轴流通风机可用作一般工厂、仓库、办公室、住宅等场合的通风换气或加强暖气散热之用，若将机壳去掉，则可作自由风扇，亦可在较长排气管道内间隔串联安装，以提高管道中的风压。
本系列风机产品按叶轮直径不同共分成十个机号，依次排列为№2.5、3、3.5、4、5、6、7、8、9、10。每一种机号的叶片又可安装成15°、20°、25°、30°、35°五种角度。
本系列产品均采用叶轮直接装在电动机上的直联结构，在叶轮圆周速度不超过60m/s条件下配以三种转数：2900r/min、1450 r/min、960 r/min。面对进风口方向看叶轮均为逆时针旋转。
由于叶轮直径大小、叶片安装角度、主轴转速快慢等不同，故其风量、风压及消耗动力亦随之不同，风压由31Pa～473Pa，风量由564m3/h～48200m3/h。（详见性能表）
通过风机的气体应不易燃、不易爆、无腐蚀性、无粘性物质及显著粉尘，其温度不得超过45℃。

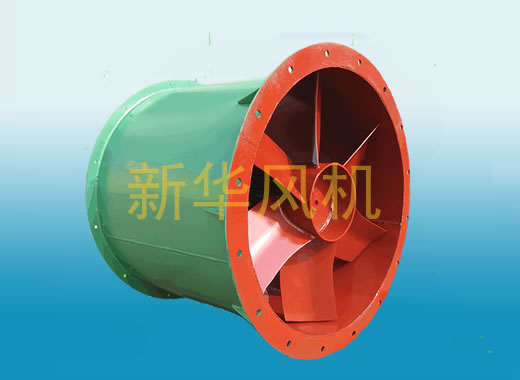

本风机由叶轮、机壳、集风器三部分组成。
叶轮部：由叶片、轮毂组成，叶片系圆弧薄板，由薄钢板冲压而成，按所需安装角焊于轮毂外圆上。
机壳部：由风筒、底座及支板等组成，均采用薄钢板及型材制成。风筒为直圆筒形，与叶轮之间有一定的间隙。
集风器部：为减少气流进入口的损失，集风器制成圆弧流线型，由薄钢板冲压或旋压机旋压成形。
选用
本书性能表中的参数系风机在标准状况下的性能，所谓标准状况即：
t=20℃X＝50% P＝101325Pa ρ＝1.2kg/m3
当风机在非标准状况下工作时，其性能按下式换算：
Q＝Q0×
P＝P0×
N＝N0×
×
式中：Q0、P0、N0、n0、ρ0指标准状况下的风量、风压、功率、转速和空气密度。
Q、P、N、n、ρ使用工况下的风量、风压、功率、转速和空气密度。
使用安装与维护
1、本通风机可用在较长的管道内，相同机号的风机可串联安装，以增高风压。
2、本通风机不得吊装使用。
3、流过通风机的气体需清洁干燥，不得湿有过多杂质和水蒸气。
4、安装前应详细检查通风机是否在包装、装卸、运输过程中被摔、被挤、被压而受损变形，如有，则必须修理完善，而后安装。
5、安装时要注意检查各连接部分有无松动，叶轮与风筒间隙应均匀适当，不得刮蹭。
6、进出风管重量不得由风机风筒承受，安装时应另加支撑，无管道通风机进气口端须装集风器。
7、风机底座必须与地基平面自然吻合，不得敲打底座，强制连接，以防底座变形。安装时应校正底座，基本保持水平位置，然后拧紧螺栓。
8、安装完毕后，须先进行试运转，试转正常后方可正式使用。
9、风机长期未使用时，须先检查各连接部分是否牢固可靠，叶轮与风筒间隙是否适宜，并经试运转后方可正式使用。
10、经常注意风机在运转中有无异响、异震、异味等反常现象，并应及时检查修理。
11、风机正式运转后应视使用情况，定期进行检查、加油。
12、风机的移动、维修不得在运行中进行。
T40型轴流通风机性能表
|
机号 |
转速 r/min |
叶片 |
全压 Pa |
风量 m3/h |
轴功率 KW |
电动机 |
||
|
数量（个） |
角度（°） |
型号 |
功率KW |
|||||
|
2.5 |
2900 |
4 |
15 20 25 30 35 |
125 138 140 149 184 |
1130 1451 1861 2009 2272 |
0.0578 0.0783 0.0992 0.1145 0.1657 |
AO25612 AO25612 AO25622 AO25622 AO26312 |
0.09 0.09 0.12 0.12 0.18 |
|
1450 |
4 |
15 20 25 30 35 |
31 34 35 37 46 |
565 724 932 1012 1141 |
0.0072 0.0098 0.0124 0.0143 0.0207 |
JWO6B-4 |
0.025 |
|
|
3 |
2900 |
4 |
15 20 25 30 35 |
180 199 202 215 266 |
1951 2498 3218 3481 3931 |
0.144 0.195 0.247 0.285 0.413 |
AO26312 AO26322 AO26322 AO27112 AO27122 |
0.180 0.25 0.25 0.37 0.55 |
|
1450 |
4 |
15 20 25 30 35 |
45 50 51 54 67 |
976 1249 1609 1739 1958 |
0.0180 0.0244 0.0308 0.0356 0.0516 |
AO25624 |
0.09 |
|
|
3.5 |
2900 |
4 |
15 20 25 30 35 |
245 272 274 292 363 |
3100 3971 5119 5519 6239 |
0.311 0.422 0.533 0.615 0.892 |
AO27112 AO27122 AO27122 AO28012 Y802-2 |
0.37 0.55 0.55 0.75 1.1 |
|
1450 |
4 |
15 20 25 30 35 |
62 68 69 74 90 |
1552 1980 2560 2761 3121 |
0.0389 0.0528 0.0666 0.0769 0.1113 |
AO25614 AO25614 AO25624 AO25624 AO26314 |
0.06 0.06 0.09 0.09 0.12 |
|
|
4 |
2900 |
4 |
15 20 25 30 35 |
321 355 359 382 473 |
4630 5918 7639 8240 9310 |
0.605 0.822 1.039 1.200 1.732 |
Y802-2 Y802-2 Y802-2 Y90S-2 Y90L-2 |
1.1 1.1 1.1 1.5 2.2 |
|
1450 |
4 |
15 20 25 30 35 |
80 88 90 95 119 |
2318 2959 3820 4118 4658 |
0.0756 0.1027 0.1299 0.1500 0.2168 |
AO27114 |
0.25 |
|
|
5 |
1450 |
4 |
15 20 25 30 35 |
125 138 140 149 184 |
4522 5789 7448 8050 9090 |
0.231 0.314 0.396 0.457 0.662 |
Y802-4 |
0.75 |
|
960 |
4 |
15 20 25 30 35 |
54 61 62 66 81 |
2992 3830 4939 5332 6019 |
0.0669 0.0909 0.1149 0.1327 0.1920 |
90S-6 |
0.25 |
|
T40型轴流通风机性能表
|
机号 |
转速 r/min |
叶片 |
全压 Pa |
风量 m3/h |
轴功率 KW |
电动机 |
||
|
数量（个） |
角度（°） |
型号 |
功率KW |
|||||
|
6 |
1450 |
4 |
15 20 25 30 35 |
180 200 202 215 267 |
7808 9990 12899 13900 15700 |
0.575 0.780 0.986 1.138 1.650 |
Y90S-4
Y90L-4 Y100L1-4 |
1.1
1.5 2.2 |
|
960 |
4 |
15 20 25 30 35 |
79 87 88 94 117 |
5159 6610 8510 9202 10400 |
0.167 0.227 0.286 0.331 0.476 |
Y90S-6 |
0.75 |
|
|
7 |
1450 |
4 |
15 20 25 30 35 |
245 272 274 294 363 |
12398 15901 20498 22100 24998 |
1.240 1.690 2.130 2.470 3.570 |
Y90L-4
Y100L1-4 Y100L2-4 Y112M-4 |
1.5
2.2 3 4 |
|
960 |
4 |
15 20 25 30 35 |
108 119 121 128 159 |
8201 10501 13500 14602 16494 |
0.360 0.490 0.619 0.715 1.034 |
Y90S-6
Y90L-6 |
0.75
1.1 |
|
|
8 |
1450 |
4 |
15 20 25 30 35 |
321 355 359 381 473 |
18500 23699 30499 33001 37520 |
2.430 3.290 4.160 4.810 6.960 |
Y100L2-4 Y112-4
Y132S-4 Y132M-4 |
3 4
5.5 7.5 |
|
960 |
4 |
15 20 25 30 35 |
140 156 158 168 208 |
12301 15700 20200 21812 24700 |
0.703 0.954 1.210 1.400 2.020 |
Y90L-6
Y100L-6 Y112M-6 |
1.1
1.5 2.2 |
|
|
9 |
960 |
4 |
15 20 25 30 35 |
177 197 199 212 263 |
17399 22298 28699 31100 31500 |
1.270 1.720 2.180 2.510 3.640 |
Y100L-6 Y112M-6 Y132S-6
Y132M1-6 |
1.5 2.2 3
4 |
|
10 |
960 |
4 |
15 20 25 30 35 |
220 243 246 262 323 |
24001 30701 39337 42700 48200 |
2.150 2.910 3.680 4.260 6.150 |
Y112M-6 Y132S-6 Y132M1-6 Y132M2-6 Y160M2-6 |
2.2 3 4 5.5 7.5 |
