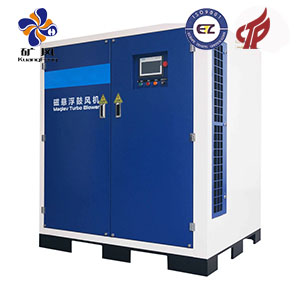

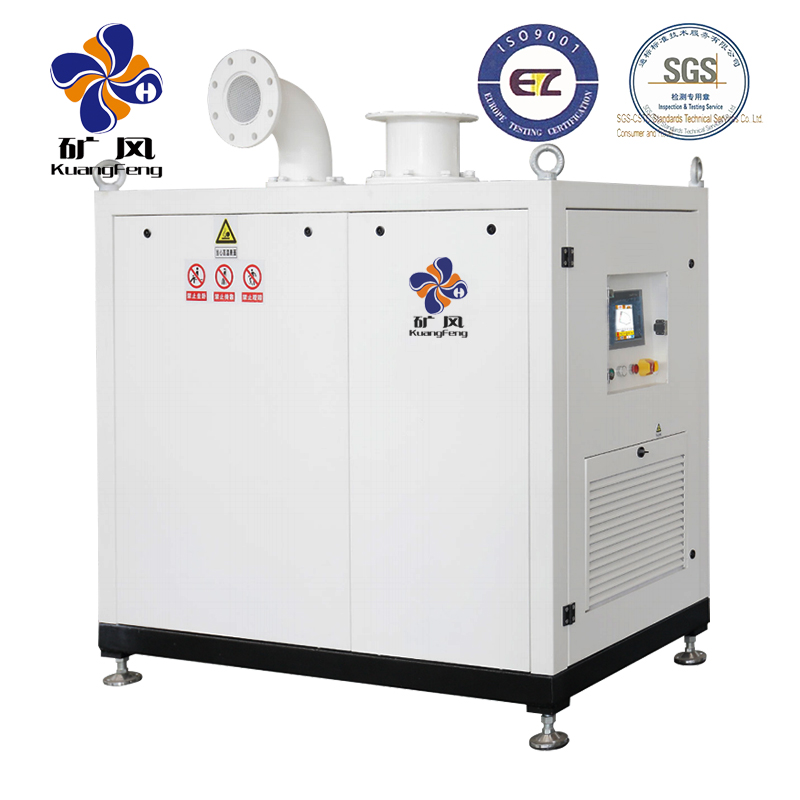

空气悬浮风机

空气悬浮风机产品介绍

1.1性能描述

原有鼓风机空气压缩机是以齿轮加速方式使用的，它需要齿轮，轴承和润滑系统，且机械摩擦产生有极大的能量耗损，噪音等问题。  悬浮离心鼓风机解决了这些问题，它有3大核心技术：高效永磁悬浮轴承，永磁高速同步电机及变频系统，铝合金AL7075（航空铝材）精密铸造的高精度叶轮。

淄博新华风机 有限公司悬浮离心鼓风机，不需要齿轮箱增速器及联轴器，由高速电机直接驱动，可每天24小时连续运行，而电机采用变频器来调速。鼓风机叶轮直接与电机结合，而轴被悬浮于主动式空气轴承控制器上。因为没有物理接触和无需润滑油系统，所以空气悬浮离心鼓风机具有高效，节能，低噪音，运行可靠和长期无需维修保养的特点。

淄博新华风机 有限公司悬浮离心鼓风机采用一体化紧凑型设计。叶轮，高速电机，变频器，空气轴承及其控制系统配有CPU微处理器的控制面板集于一体，提高了安装，操作的便利性。为客户大大节省能源和日常维护费用，提供清洁的作业环境。所以具有技术先进，性能可靠，结构简单，体积小，节约能源，维护方便等特点。

节能高效

淄博新华风机有限公司悬浮离心鼓风机使用了永磁铁轴承，直联技术，高效叶轮，高速电机，无额外的摩擦。风机根据输出的（风量可调范围45-100%）自动调整电机功率的消耗，保持设备运行的高效率。

无振动低噪音

采用铜转子悬浮轴承及直联技术，无振动产生，鼓风机振动烈度（在机座上）小于2.5mm/s。风机不需要设置隔音装置；设备重量轻，不需设置特别基础，安装布置简单灵活。整机运转时，在隔音罩外1m处噪音（包括电动机）低于80db（A）。（鼓风机自身不产生噪音，仅为风管气流噪声。）出口压力平稳，不会出现脉冲现象。

无润滑油

风机采用了铜转子悬浮轴承技术，系统不需要润滑油系统，向电子，医药，食品等特殊行业提供干净的空气。空气轴承使用温度达到600度，油性轴承系统的所有弊端已成功解决。

无保养

没有传统风机所必需齿轮箱及油性轴承，我们所采用的一系列高新技术叶轮与电机不使用联轴器，直接连接，智能控制系统，关键部件采用AL7075（航空铝材）这些技术保证了设备是无保养的，降低了用户的维护成本，提高供气系统运行的稳定性。

运转控制便利

可在个人电脑上对风机转数，压力，温度，流量等进行自检并定压运转，负荷/无负荷运转，超负荷控制，通过防喘振控制等实现无人操作。风机通过调整叶轮的转数调节流量。根据吸入空气的温度和压力变化，调整转数可以轻易的调节流量。可以自动和手动调整流量。

设备安装空间

鼓风机设备重量轻，设备尺寸小，安装简便，可以大量地节省用户的建筑及辅助电气控制系统投资。

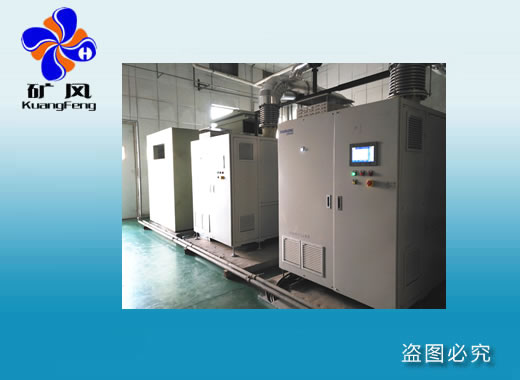

并联运行

多台鼓风机能够并联运行，在并联运行条件下，每台鼓风机能满足不同流量的调节需要并使每台鼓风机出口压力与喘振压力间的安全裕度保持相同，任何单台鼓风机的起动和停车不会影响其他鼓风机的气量变化。电机额定负荷60%的情况下，风压能满足工艺要求，同时多台风机并联运行时不会发生喘振。

鼓风机的设计考虑了气流同步性，以便使新增的鼓风机能够与原有风机并联运行。

防喘振

鼓风机同时配套提供和安装监测风机喘振的装置。可提供以下三种喘振处理模式：边界调整模式、停机模式以及继续运行模式。当机器设定为“继续运行”模式时，所发生的喘振对机器不会造成任何不良影响。当机器设定为“停机模式”且发生喘振时，机器自动停机，供操作者检查喘振原因。当机器设定为“边界调整模式”时，在风机运行工况点临近喘振边界时可以智能化地调整运行参数，使之回到正常的运行区域内。该“边界调整模式”是作为最常用的设定模式。

1.2主要构造描述

鼓风机为电机驱动，单级离心式，采用轴向进风和径向排气方式，配有进口过滤消音系统、出口扩压管、电机、出口波纹补偿器、出口止回阀、外箱体、气动放空阀及其消音器、空气轴承及其润滑系统、就地控制系统和主控制系统。内含装置结构如下：

1.2.1主机

采用单级高速结构的型式，配置完整，每台鼓风机风量可由45%~100%范围内进行调节。

外箱亮丽、美观，并具有防腐、防尘并起到支撑保护内部装置的作用,由碳素结构钢铸造而成。

在模拟的地震条件下，通过对设备进行静态和动态试验，风机及其附属设备，包括基础和支座在内，能经受得住所在地区地震力的作用。我公司承诺，在设计地震烈度级的地震作用下，设备均能承受。并保持结构上的完整性。

其最低设计温度为250度，最低设计应力为6bar。鼓风机进口与进口过滤消音系统相接，空气进口为轴向向心式，无低效空气流直接进入叶轮中心。鼓风机设有供起吊用的吊环。

每台鼓风机配有一个公用底座和箱体以安装鼓风机、电机、变频器、控制系统及其它附件。该底座应由成型钢材制成，具有足够的刚性，并采用四点吊装。在设备整体吊装时箱体不会发生变型或其他损伤。

鼓风机应安装在鼓风机制造商提供的安装地脚上，以吸收鼓风机的重量和振动，同时防止产生不适当的应力和变形。

鼓风机的地脚具有调平功能，保证鼓风机的安装精度。

1.2.10鼓风机配套设备

1.2.10.1进口过滤器和隔音罩

每台鼓风机配有进口过滤器和整体消音箱体，它们与鼓风机直接连接，以减少来自入口管路的压力损失和噪音。过滤器和消音罩为钢制外壳, 内设消音材料。

用良好吸音材料制成的薄片状结构制造的整体进口消音箱体，片状内芯用以降低进口噪音。当过滤芯被污染后，通过过滤器/消音器的最大压降为60毫米水柱时，可自动提示更换滤器。

1.2.10.2出口弹性接管

每台鼓风机出口配有膨胀节，膨胀节可以降低由热膨胀引起的管道应力和鼓风机引起的管道振动。膨胀节能承受所有运行工况的压力和0 —200℃度的温度。

1.2.10.3出口扩压管

每台鼓风机在鼓风机出口与出口管间配有扩压管以降低空气流速至20米/秒。出口扩压管的长度经空气动力学设计以回收动压及将气流扰动减小到最小。出口扩压管用镀锌钢板制造并配有法兰及安装传感器的接口。

1.2.10.4止回阀

每台鼓风机配有止回阀。止回阀为对夹式蝶形止回阀，双平板型、带有弹簧挡板且中心绞链支承、铸铁阀体及铝/铜阀板。不锈钢绞链销及硅酮或氟橡胶密封圈，面向阀体的阀板平面带有弹性密封圈。两块阀板均分别由绞链支承并自带弹簧。阀门体为环状并具有两个平端面，以便用螺栓和法兰相接。当阀门通过鼓风机额定出口流量时，其压力损失不大于100毫米水柱。阀门适用于200摄氏度温度。

1.2.10.5仪表

风机包含仪表，所有仪表电气接线与控制柜端子或接线箱相接。

包括下列仪表：

进口空气过滤器差压计

进口空气温度(高)开关

出口温度计

风量计

风压计

转速计

电流计

喘振保护等等

1.2.10.6空气过滤装置

鼓风机配置内置式空气过滤装置，清洗与更换方便。

1.2.10.7气动放空阀

每台鼓风机相应配置由电磁阀联动控制的低气压气动放空阀，放空阀的驱动气压低于0.3kgf/cm2, 能利用鼓风机自身具有的高于0.3kgf/cm2风压驱动该气动放空阀。放空系统的设计为：停机-安全、失电-安全。

机箱内有放空阀，配有消音器，其外壳由碳钢制造，内部装有吸音材料
