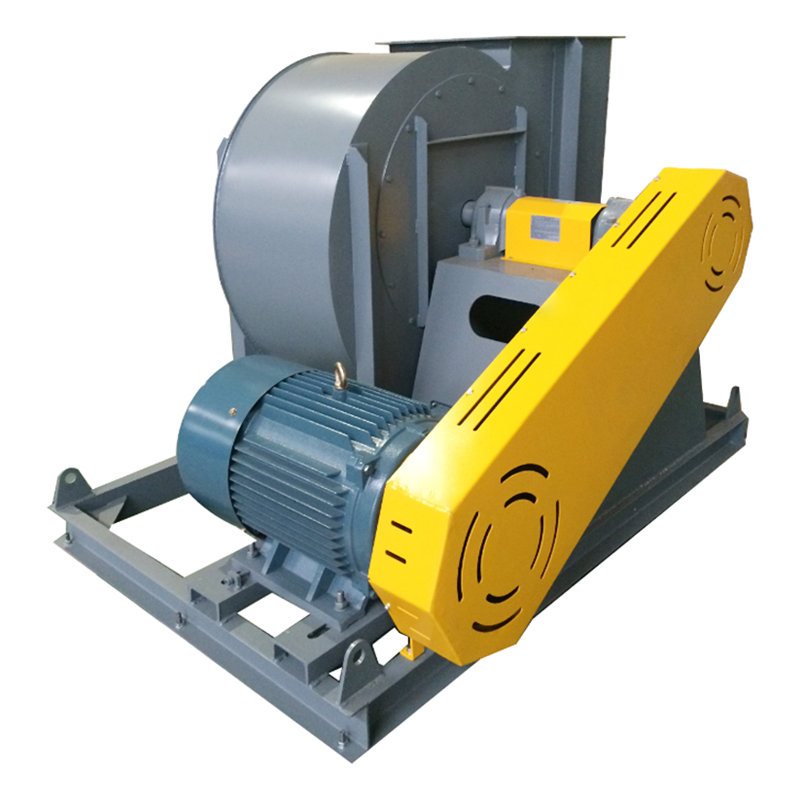

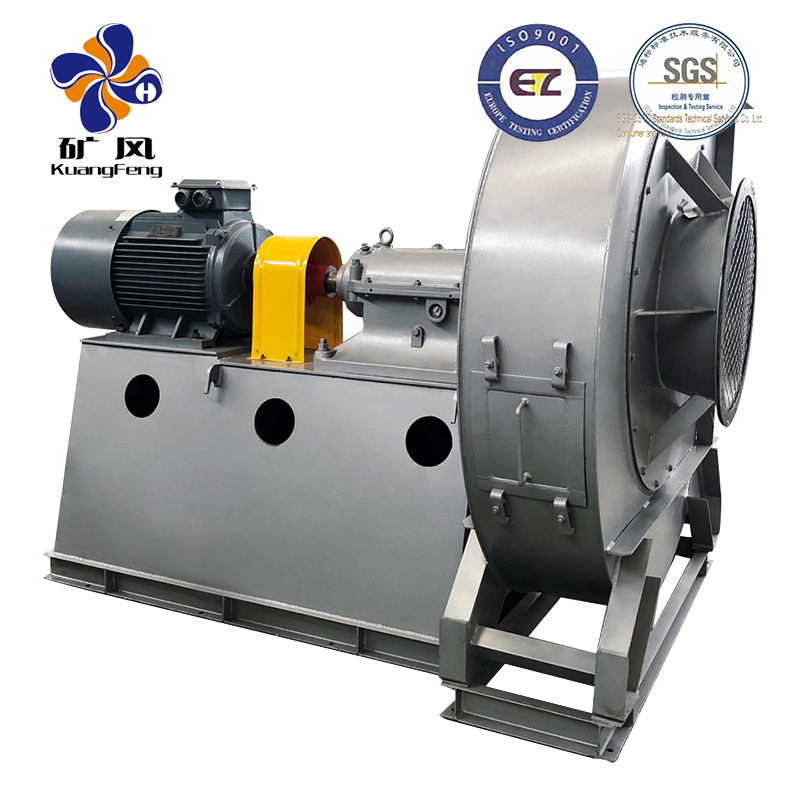

物料输送风机

物料输送鼓风机

产品描述：1、可靠性高，压力稳定，良好的工作平衡性能，机械精度高。
2、节能环保，用途广泛。
3、安装容易。体积小，质量轻，特殊的防震支架设计。
4、可靠性高，维护很简单，节省了大量的运营和维护成本。
在线订购

工作原理

风机以电机为动力，带动叶轮转动，气体沿进风口进人叶轮，由于叶轮的作用，气体获得能量，压力提高和动能增加，经叶轮作功后的气体出叶轮后进人蜗壳，蜗壳的作用是将离开叶轮的气体集中导流，并将气体的部分动能转变为静压，然后从蜗壳出风口将气体送出，当气体的能量足以克服管网阻力时，就可以将气体输送到高处或远处。

产品参数

机号	转速 (r/min)	序号	全压 (pa)	风量 (m³/h)	功率 (kw)
5	2800	1 2 3 4 5 6 7 8	3875 3767 3610 3473 3226 3156 2940 2715	3109 4741 6368 7995 9622 11249 12881 14508	11
					15
					18.5
	2650	1 2 3 4 5 6 7 8	3469 3375 3237 3110 2980 2825 2649 2443	2942 4487 6027 7567 9107 10646 12191 13731	7.5
					11
					15
	2500	1 2 3 4 5 6 7 8	3090 3002 2884 2766 2659 2521 2354 2168	2776 4233 5686 7138 8591 10014 11501 12954	7.5
					11
					15
	2370	1 2 3 4 5 6 7 8	2776 2698 2590 2482 2384 2266 2109 1952	2631 4013 5390 6767 8144 9522 10903 12280	5.5
					7.5
					11
6	2650	1 2 3 4 5 6 7 8	4993 4856 4650 4473 4738 4080 3806 3512	5085 7754 10414 13075 15737 18397 21066 23727	18.5
					37

机号	转速 (r/min)	序号	全压 (pa)	风量 (m³/h)	功率 (kw)
6	2500	1 2 3 4 5 6 7 8	4444 4326 4140 3983 3826 360 3384 3129	4797 7315 9825 12335 14846 17356 19874 22384	18.5
					30
	2380	1 2 3 4 5 6 7 8	4032 3924 3757 3610 3463 3286 3071 2835	4567 6964 9353 11743 14133 16523 18920 21310	15
					22
					30
	2240	1 2 3 4 5 6 7 8	3571 3473 3326 3198 3071 2914 2717 2511	4298 6554 8803 11052 13302 15551 17807 20056	11
					18.5
					22
	2116	1 2 3 4 5 6 7 8	3188 3100 2972 2855 2737 2600 2423 2237	4060 6191 8316 10440 12566 14690 16821 18946	11
					15
					18.5
8	2000	1 2 3 4 5 6 7 8	5052 4925 4719 4532 4346 4130 3855 3551	9096 13871 18631 23391 28152 32912 37687 42447	30
					45
					55
					75

安装

1.满足风机在安装、使用与维修方面的方便，基础半部的外形和尺寸应按生产厂所提供的安装图设计。

2.基础应具有足够的强度、稳定性和耐久性。

3.在静力作用下，沉降和倾斜应在允许范围之内以保证机器的正常使用。

4.基础的振动应在允许范围内，以保证风机正常工作和操作者的正常工作条件。

结构

该风机主要由叶轮、机壳、进风口、传动组、等组成。
(1)叶轮
风机叶轮叶型按单吸入径向叶轮设计。整个转子组经过严格的动平衡校正及严格的机械运转试验，为安全运转提供了可靠的保证。

(2)主轴
主轴是按工作温度下，工作速度低于临界转速的前提下设计的，主轴采用钢制作．

(3)轴承箱
轴承箱装有温度计和油位指示器，润滑油为30号机械油，加人油量按油位标示的要求，每一端均有一个泄油塞，以便在需要时放油。
