简介

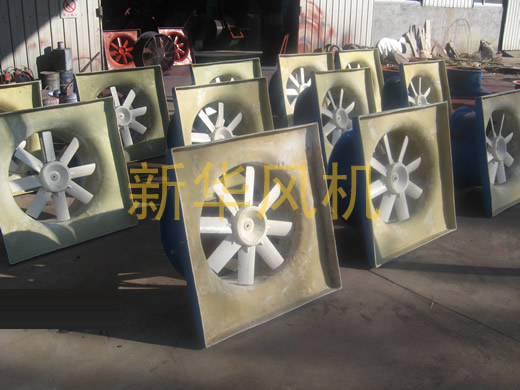

(一)T30(03-11、30K4)轴流通风机用途广泛，适用 于一般工厂、仓库、办公室、住宅内通风换气或加强暖气散热之用。若将机壳卸下，可作自由风扇，也可在较长的排气管道内间隙串联安装，以便提高管道中的风压。
本风机共有46个品种，其中3叶片、6叶片、8叶片和9叶片的有9个机号，按叶轮直径大小，由小到大的次序依次排列为：№3、№3.5、№4、№5、№6、№7、№8、№9、№10；其中4叶片的共有十个机号，按叶轮直径的大小，由小到大的次序依次为：№2.5、№3、№3.5、№4、№5、№6、№7、№8、№9、№10。
本风机由叶轮、机壳和集风器三部分组成：
叶轮：由叶片、轮毂等组成。叶片用薄钢板，按所需安装角度，焊于轮毂外圆上。叶轮壳比(轴盘直径与叶轮直径之比)d(-)=0.3。
叶片均冲压成相似形，其安装角度：3片的分为10度、15度、20度、35度五种；4、6、8片的分为15度、20度、25度、30度、35度五种。叶轮直接安装在电机轴上，其中№3至№8采用两种机转速，№9、№10采用一种电机转速，风量范围为550—49500立方米每小时，风压范围为25—505帕。
机壳部：由风筒、底架等组成，底架分为用薄钢板和型材制成的两种。
集风器部：集风器为圆弧流线型，由薄钢板冲压而成，可以减少气流入口损失。
经过实际试验及使用证明，该风机设计合理、结构紧凑，在各规定转速下，风压风量稳定，运转平稳良好，安全可靠，坚固耐用。
注意：通过该风机的气体应无腐蚀性及显著灰尘，其温度不得超过45℃。
(二)BT30(B30K4、B03-11)型防爆轴流通风机，叶轮部分采用铝材制作(轴盘除外)，动力改用防爆电机，开关用防爆开关或开关远离易爆点。
其它部分与普通轴流通风机材质相同，适于化工、制药、纺织等行业空调和排送易燃勿挥发性气体之用，其结构与一般轴流风机相似，安装工艺及其它工艺和轴流风机相同。
通风机的安装与维护
1、采用T30(30K4)型轴流通风机，如需要在出口联接管道时，必须考虑与管道连接的方式，以减少通风机动压在接管段因扩散而造成的损失。
(图1) (图2) (图3) (图4)
(1)管道直径与通风机风筒直径相等时，管道的扩散损失可略而不计，如图1所示。
(2)当F/F0≤1.5时(F：管道断面积，F0：通风机筒断面积)而管道的长度不小于管道内径的5-8倍时，可不装置扩散器，如图2所示。
(3)当1.5＜F/F0＞2.5时，管道与通风机扩散器必须装置成如图4所示。F1/F0=2.5-3。(F1：扩散器末端之断面积)。
2、若用在较长的管道内，同型号的T30(30K4)型风机可串联安装(如图所示)以增高风压，两风机间隔不得过长。
3、安装前应详细检查通风机是否因包装、运输有所损坏、变形、如有待修理妥善后，方可进行安装。
4、安装时，要注意检查各连接部分有无松动，叶片与风筒间隔应均匀，不得相碰。
5、连接出风口之管道重量，不应由风机风筒承受，安装时应另加支撑。在通风机进口端必须安装集风器(喇叭口)。
6、风机底座必须与地基平面自然接合，不得敲打底座强制连接，以防底座变形。安装时应校正机座，加垫铁片，基本保持其水平位置，然后将地脚螺母旋紧。
7、本通风机不得吊装使用。
8、安装完毕，须先进行试转，运转正常后才可正式使用。
9、通风机在长期未使用再重新使用时必须先检查各连接部分是否牢固可靠并经试运转后方可正式使用。
10、风机正式运转后，每年应检查一次螺钉是松动，叶片油漆是否脱落，电线表皮是否损坏，根据其具体情况加以修理。
11、经常注意风机在运转中有无异常声响，振动是否加大，并应及时检查修理。
性能选用表说明
一、表中所列性能参数根据性能曲线中最高效率点的数据按下列各式算出：
全压：H=
·ρ·U22 (毫米水柱)
流量：Q=
·
·U2·3600 (米3/时)
轴功率N=
(千瓦)
式中：
ρ—空气密度0.1224公斤·秒2/米4
U—叶轮周速=
(米/秒)
D—叶轮直径 (米)
n—叶轮转速 (转/分)
二、如叶轮实际转数与表中所列不符时，风机流量、全压及轴功率亦随之变化，其关系如下：
三、凡因所配用之电机外径过大，以致风机性能与
=0.3之特性曲线有较大差别者，在表中全压数值皆标有*号。如选用该种配套时，应在保持原流量不变的情况下将表中全压值降低10%。
T30(30K4-11)轴流通风机单机成套供应范围。
通风机一台附电动机一个，地脚螺栓用户自备。
性能选用表
|
机号 |
叶轮 |
主 轴 转 数 r/min |
叶片数3 |
||||||||||
|
直径 mm |
当量面积 m2 |
周速 m/sec |
叶片角度θ |
流量系数 |
全压系数 |
||||||||
|
10 25 |
15 |
20 30 |
0.12 0.23 |
0.16 |
0.21 0.28 |
0．043 0．060 |
0．051 |
0．056 0．064 |
|||||
|
叶片角度 |
流量 m3/h |
全压 Pa |
效率 % |
轴功率 KW |
所需功率 KW |
采用电机 |
|||||||
|
型号 |
功率KW |
||||||||||||
|
3 |
300 |
0.0707 |
44.7 |
2850 |
10 15 20 25 30 |
1370 1830 2400 2630 3200 |
102 121 132.4 137.3 147.2 |
0.64 0.68 0.65 0.62 0.61 |
0.061 0.091 0.135 0.162 0.215 |
0.070 0.114 0.156 0.187 0.247 |
IAO5612 5612 5622 5632 5632 |
0.12 0.12 0.18 0.25 0.25 |
|
|
22.1 |
1410 |
10 15 20 25 30 |
675 900 1180 1300 1580 |
24.5 29.4 33.4 34.3 36.3 |
0.64 0.68 0.65 0.62 0.61 |
0.007 0.011 0.017 0.019 0.026 |
0.008 0.013 0.019 0.023 0.030 |
IAO5614 |
0.09 |
||||
|
3.5 |
350 |
0.0960 |
52.1 |
2850 |
10 15 20 25 30 |
2170 2650 3800 4150 5060 |
140.3 166.8 182.5 189.3 201.1 |
0.64 0.68 0.65 0.62 0.61 |
0.132 0.197 0.285 0.351 0.464 |
0.152 0.227 0.328 0.405 0.535 |
IAO5622 5632 7112 7122 7122 |
0.18 0.25 0.37 0.55 0.55 |
|
|
25.8 |
1410 |
10 15 20 25 30 |
1080 1435 1800 2060 2510 |
34.3 41.2 45.1 47.1 49.1 |
0.64 0.68 0.65 0.62 0.61 |
0.015 0.024 0.036 0.044 0.056 |
0.017 0.028 0.042 0.050 0.065 |
IAO5614 |
0.09 |
||||
性能选用表
|
机号 |
叶轮 |
主 轴 转 数 r/min |
叶片数3 |
||||||||||
|
直径 mm |
当量面积 m2 |
周速 m/sec |
叶片角度θ |
流量系数 |
全压系数 |
||||||||
|
10 25 |
15 |
20 30 |
0.12 0.23 |
0.16 |
0.21 0.28 |
0．043 0．060 |
0．051 |
0．056 0．064 |
|||||
|
叶片角度 |
流量 m3/h |
全压 Pa |
效率 % |
轴功率 KW |
所需功率 KW |
采用电机 |
|||||||
|
型号 |
功率KW |
||||||||||||
|
4 |
400 |
0.1260 |
60.7 |
2900 |
10 15 20 25 30 |
3300 4410 5780 6320 7700 |
191.3 225.6 250.2 264.9 284.5 |
0.64 0.68 0.65 0.62 0.61 |
0.285 0.410 0.620 0.750 1.000 |
0.316 0.470 0.710 0.885 1.150 |
IAO7112 7122 7132 Y802-2 Y802-2 |
0.37 0.55 0.75 1.1 1.1 |
|
|
30.4 |
1450 |
10 15 20 25 30 |
1650 2200 2890 3160 3850 |
44.2 51.9 56.8 61.8 65.7 |
0.64 0.68 0.65 0.62 0.61 |
0.032 0.047 0.071 0.088 0.115 |
0.036 0.054 0.082 0.100 0.132 |
IAO5614 5614 5614 5634 5634 |
0.09 0.09 0.09 0.18 0.18 |
||||
|
5 |
500 |
0.1960 |
38.0 |
1450 |
10 15 20 25 30 |
3220 4300 5640 6170 7500 |
68.7 81.4 89.3 96.1 103.0 |
0.64 0.68 0.65 0.62 0.61 |
0.096 0.143 0.215 0.266 0.353 |
0.105 0.165 0.250 0.306 0.407 |
Y801-4 |
0.55 |
|
|
25.2 |
960 |
10 15 20 25 30 |
2140 2850 3740 4100 5000 |
33.4 39.2 43.2 46.1 49.1 |
0.64 0.68 0.65 0.62 0.61 |
0.031 0.046 0.069 0.084 0.112 |
0.035 0.053 0.079 0.097 0.129 |
Y90S-6 |
0.75 |
||||
性能选用表
|
机号 |
叶轮 |
主 轴 转 数 r/min |
叶片数3 |
||||||||||
|
直径 mm |
当量面积 m2 |
周速 m/sec |
叶片角度θ |
流量系数 |
全压系数 |
||||||||
|
10 25 |
15 |
20 30 |
0.12 0.23 |
0.16 |
0.21 0.28 |
0．043 0．060 |
0．051 |
0．056 0．064 |
|||||
|
叶片角度 |
流量 m3/h |
全压 Pa |
效率 % |
轴功率 KW |
所需功率 KW |
采用电机 |
|||||||
|
型号 |
功率KW |
||||||||||||
|
6 |
600 |
0.2830 |
45.5 |
1450 |
10 15 20 25 30 |
5570 7420 9720 10700 13000 |
100.1 116.7 128.5 137.3 147.2 |
0.64 0.68 0.65 0.62 0.61 |
0.242 0.354 0.535 0.660 0.870 |
0.280 0.407 0.615 0.760 1.000 |
Y802-4 Y802-4 Y802-4 Y802-4 Y90S-4 |
0.75 0.75 0.75 0.75 1.1 |
|
|
30.2 |
960 |
10 15 20 25 30 |
3700 4920 6400 7100 8600 |
43.2 51.0 56.8 60.8 64.7 |
0.64 0.68 0.65 0.62 0.61 |
0.070 0.103 0.154 0.192 0.254 |
0.080 0.120 0.177 0.220 0.290 |
Y90S-6 |
0.75 |
||||
|
7 |
700 |
0.3850 |
53.1 |
1450 |
10 15 20 25 30 |
8825 11750 15400 16900 20600 |
146.1 172.7 192.3 202.1 216.8 |
0.64 0.68 0.65 0.62 0.61 |
0.560 0.830 1.270 1.530 2.040 |
0.645 0.950 1.450 1.760 2.340 |
Y90S-4 Y90S-4 Y90L-4 Y100L1-4 Y100L1-4 |
1.1 1.1 1.5 2.2 2.2 |
|
|
35.2 |
960 |
10 15 20 25 30 |
5860 7810 10250 11240 13700 |
58.9 69.7 76.5 82.4 87.3 |
0.64 0.68 0.65 0.62 0.61 |
0.150 0.222 0.336 0.413 0.546 |
0.173 0.255 0.386 0.476 0.630 |
Y90S-6 |
0.75 |
||||
性能选用表
|
机号 |
叶轮 |
主 轴 转 数 r/min |
叶片数3 |
||||||||||
|
直径 mm |
当量面积 m2 |
周速 m/sec |
叶片角度θ |
流量系数 |
全压系数 |
||||||||
|
10 25 |
15 |
20 30 |
0.12 0.23 |
0.16 |
0.21 0.28 |
0．043 0．060 |
0．051 |
0．056 0．064 |
|||||
|
叶片角度 |
流量 m3/h |
全压 Pa |
效率 % |
轴功率 KW |
所需功率 KW |
采用电机 |
|||||||
|
型号 |
功率KW |
||||||||||||
|
8 |
800 |
0.5025 |
60.7 |
1450 |
10 15 20 25 30 |
13200 17600 23000 25150 30800 |
190.3 225.6 248.2 265.9 283.5 |
0.64 0.68 0.65 0.62 0.61 |
1.100 1.630 2.330 3.000 4.000 |
1.250 1.870 2.700 3.450 4.600 |
Y100L1-4 Y100L1-4 Y100L2-4 Y112M-4 Y132S-4 |
2.2 2.2 3.0 4.0 5.5 |
|
|
40.2 |
960 |
10 15 20 25 30 |
8750 11800 15300 16800 20400 |
83.4 99.1 108.9 116.7 124.6 |
0.64 0.68 0.65 0.62 0.61 |
0.316 0.477 0.710 0.880 1.150 |
0.364 0.550 0.810 1.010 1.330 |
Y90S-6 Y90S-6 Y90L-4 Y90L-4 Y100L-6 |
0.75 0.75 1.1 1.1 1.5 |
||||
|
9 |
900 |
0.6360 |
45.2 |
960 |
10 15 20 25 30 |
12450 16600 21800 24000 29000 |
86.3 102.0 111.8 120.7 128.5 |
0.64 0.68 0.65 0.62 0.61 |
0.467 0.690 1.080 1.290 1.700 |
0.537 0.080 1.140 1.490 1.950 |
Y90S-6 Y90S-6 Y90L-6 Y100L-6 Y112M-6 |
0.75 0.75 1.1 1.5 2.2 |
|
|
10 |
1000 |
0.7850 |
50.2 |
960 |
10 15 20 25 30 |
17100 22700 30000 32700 40000 |
130.5 154.9 169.7 181.5 194.2 |
0.64 0.68 0.65 0.62 0.61 |
0.970 1.440 2.170 2.660 3.540 |
1.100 1.650 2.500 3.060 4.070 |
Y100L-6 Y112M-6 Y132S-6 Y132M1-6 Y132M1-6 |
1.5 2.2 3.0 4.0 4.0 |
|
性能选用表
|
机号 |
叶轮 |
主 轴 转 数 r/min |
叶片数4 |
||||||||||
|
直径 mm |
当量面积 m2 |
周速 m/sec |
叶片角度θ |
流量系数 |
全压系数 |
||||||||
|
10 25 |
15 |
20 30 |
0.15 0.29 |
0.21 |
0.25 0.35 |
0．070 0．078 |
0．070 |
0．075 0．080 |
|||||
|
叶片角度 |
流量 m3/h |
全压 Pa |
效率 % |
轴功率 KW |
所需功率 KW |
采用电机 |
|||||||
|
型号 |
功率KW |
||||||||||||
|
2.5 |
250 |
0.0492 |
38.0 |
2900 |
10 15 20 25 30 |
1100 1400 1740 2000 2280 |
117.7 117.7 132.4 137.3 147.2 |
0.67 0.66 0.64 0.61 0.56 |
0.053 0.070 0.094 0.116 0.148 |
0.061 0.084 0.108 0.134 0.170 |
IAO5612 5612 5612 5622 5622 |
0.12 0.12 0.12 0.18 0.18 |
|
|
19.0 |
1450 |
10 15 20 25 30 |
550 700 870 1000 1140 |
30.4 32.3 33.4 34.3 36.2 |
0.67 0.66 0.64 0.61 0.56 |
0.007 0.009 0.012 0.017 0.019 |
0.008 0.011 0.014 0.020 0.021 |
IAO5614 |
0.09 |
||||
|
3 |
300 |
0.0707 |
43.8 |
2790 |
10 15 20 25 30 |
1780 2340 2780 3230 3670 |
161.9 161.9 172.7 179.5 184.4 |
0.67 0.66 0.64 0.61 0.56 |
0.120 0.160 0.208 0.264 0.336 |
0.140 0.185 0.240 0.310 0.390 |
IAO5622 5632 5632 7112 7122 |
0.18 0.25 0.25 0.37 0.55 |
|
|
21.8 |
1390 |
10 15 20 25 30 |
890 1170 1390 1610 1830 |
39.2 39.2 43.1 44.1 45.1 |
0.67 0.66 0.64 0.61 0.56 |
0.015 0.019 0.026 0.032 0.041 |
0.017 0.022 0.030 0.038 0.046 |
IAO5614 |
0.09 |
||||
性能选用表
|
机号 |
叶轮 |
主 轴 转 数 r/min |
叶片数4 |
||||||||||
|
直径 mm |
当量面积 m2 |
周速 m/sec |
叶片角度θ |
流量系数 |
全压系数 |
||||||||
|
10 25 |
15 |
20 30 |
0.15 0.29 |
0.21 |
0.25 0.35 |
0．070 0．078 |
0．070 |
0．075 0．080 |
|||||
|
叶片角度 |
流量 m3/h |
全压 Pa |
效率 % |
轴功率 KW |
所需功率 KW |
采用电机 |
|||||||
|
型号 |
功率KW |
||||||||||||
|
3.5 |
350 |
0.0960 |
53.1 |
2900 |
10 15 20 25 30 |
3100 3800 4800 5500 6200 |
235.4 255.1 259.9 274.7 294.3 |
0.67 0.66 0.64 0.61 0.56 |
0.295 0.391 0.508 0.637 0.805 |
0.340 0.450 0.585 0.730 0.925 |
IAO7112 7122 7132 7132 Y802-2 |
0.37 0.55 0.75 0.75 1.10 |
|
|
26.6 |
1450 |
10 15 20 25 30 |
1550 1900 2400 2750 3100 |
62.8 66.7 68.7 72.6 78.5 |
0.67 0.66 0.64 0.61 0.56 |
0.040 0.051 0.069 0.084 0.108 |
0.046 0.059 0.079 0.097 0.124 |
IAO5614 5614 5614 5634 5634 |
0.09 0.09 0.09 0.18 0.18 |
||||
|
4 |
400 |
0.126 |
58.5 |
2800 |
10 15 20 25 30 |
4250 5570 6640 7700 8750 |
287.4 287.4 308.0 319.8 327.6 |
0.67 0.66 0.64 0.61 0.56 |
0.506 0.675 0.890 1.130 1.430 |
0.580 0.780 1.020 1.300 1.650 |
IAO7132 Y801-2 Y802-2 Y90S-2 Y90L-2 |
0.75 0.75 1.10 1.50 2.20 |
|
|
29.5 |
1400 |
10 15 20 25 30 |
2140 2810 3340 3880 4410 |
72.6 72.6 78.5 81.4 83.4 |
0.67 0.66 0.64 0.61 0.56 |
0.065 0.086 0.114 0.144 0.180 |
0.075 0.100 0.131 0.165 0.210 |
IAO5614 5634 5634 5634 7124 |
0.09 0.18 0.18 0.18 0.25 |
||||
性能选用表
|
机号 |
叶轮 |
主 轴 转 数 r/min |
叶片数4 |
||||||||||
|
直径 mm |
当量面积 m2 |
周速 m/sec |
叶片角度θ |
流量系数 |
全压系数 |
||||||||
|
10 25 |
15 |
20 30 |
0.15 0.29 |
0.21 |
0.25 0.35 |
0．070 0．078 |
0．070 |
0．075 0．080 |
|||||
|
叶片角度 |
流量 m3/h |
全压 Pa |
效率 % |
轴功率 KW |
所需功率 KW |
采用电机 |
|||||||
|
型号 |
功率KW |
||||||||||||
|
5 |
500 |
0.196 |
36.8 |
1410 |
10 15 20 25 30 |
4150 5450 6500 7500 8550 |
113.7 113.7 121.6 126.5 130.5 |
0.67 0.66 0.64 0.61 0.56 |
0.197 0.261 0.343 0.435 0.555 |
0.230 0.300 0.395 0.500 0.650 |
Y801-4 Y801-4 Y801-4 Y801-4 Y802-4 |
0.55 0.55 0.55 0.55 0.75 |
|
|
25.2 |
960 |
10 15 20 25 30 |
2780 3640 4340 5040 5730 |
51.0 51.0 54.9 56.8 57.8 |
0.67 0.66 0.64 0.61 0.56 |
0.059 0.079 0.104 0.131 0.165 |
0.068 0.090 0.120 0.150 0.190 |
Y90S-6 |
0.75 |
||||
|
6 |
600 |
0.283 |
45.5 |
1450 |
10 15 20 25 30 |
7250 9500 11300 13150 15000 |
166.8 166.8 178.5 185.4 190.3 |
0.67 0.66 0.64 0.61 0.56 |
0.500 0.670 0.875 1.110 1.420 |
0.575 0.770 1.010 1.160 1.630 |
Y90S-4 Y90S-4 Y90S-4 Y90L-4 Y100L1-4 |
1.1 1.1 1.1 1.5 2.2 |
|
|
30.2 |
960 |
10 15 20 25 30 |
4800 6300 7500 8700 9900 |
73.5 73.5 78.5 81.4 83.3 |
0.67 0.66 0.64 0.61 0.56 |
0.147 0.195 0.255 0.322 0.410 |
0.170 0.225 0.295 0.370 0.470 |
Y90S-6 |
0.75 |
||||
性能选用表
|
机号 |
叶轮 |
主 轴 转 数 r/min |
叶片数4 |
||||||||||
|
直径 mm |
当量面积 m2 |
周速 m/sec |
叶片角度θ |
流量系数 |
全压系数 |
||||||||
|
10 25 |
15 |
20 30 |
0.15 0.29 |
0.21 |
0.25 0.35 |
0．070 0．078 |
0．070 |
0．075 0．080 |
|||||
|
叶片角度 |
流量 m3/h |
全压 Pa |
效率 % |
轴功率 KW |
所需功率 KW |
采用电机 |
|||||||
|
型号 |
功率KW |
||||||||||||
|
7 |
700 |
0.385 |
53.1 |
1450 |
10 15 20 25 30 |
11500 15100 18000 20900 23800 |
227.5 227.5 243.3 253.0 258.9 |
0.67 0.66 0.64 0.61 0.56 |
1.090 1.450 1.910 2.420 3.060 |
1.250 1.670 2.200 2.800 3.500 |
Y90L-4 Y100L1-4 Y100L1-4 Y100L2-4 |
1.5 2.2 2.2 3.0 |
|
|
35.2 |
960 |
10 15 20 25 30 |
7650 10100 12000 13900 15800 |
93.1 93.1 98.1 103.0 105.0 |
0.67 0.66 0.64 0.61 0.56 |
0.296 0.396 0.512 0.655 0.825 |
0.340 0.455 0.500 0.750 0.950 |
Y90S-6 Y90S-6 Y90S-6 Y90S-6 Y90L-6 |
0.75 0.75 0.75 0.75 1.1 |
||||
|
8 |
800 |
0.502 |
60.7 |
1450 |
10 15 20 25 30 |
17300 22700 27000 31300 35600 |
294.2 294.2 314.0 323.4 333.2 |
0.67 0.66 0.64 0.61 0.56 |
2.110 2.810 3.680 4.620 5.900 |
2.430 3.250 4.250 5.300 6.800 |
Y100L2-4 Y112M-4 Y132M-4 Y132M-4 Y132M-4 |
3.0 4.0 5.5 5.5 7.5 |
|
|
40.2 |
960 |
10 15 20 25 30 |
11400 14900 17800 20600 23500 |
130.4 130.5 139.2 145.1 149.0 |
0.67 0.66 0.64 0.61 0.56 |
0.616 0.820 1.080 1.360 1.740 |
0.710 0.940 1.250 1.560 2.000 |
Y90S-6 Y90L-6 Y100L-6 Y112M-6 Y112M-6 |
0.75 1.1 1.5 2.2 2.2 |
||||
性能选用表
|
机号 |
叶轮 |
主 轴 转 数 r/min |
叶片数4 |
||||||||||
|
直径 mm |
当量面积 m2 |
周速 m/sec |
叶片角度θ |
流量系数 |
全压系数 |
||||||||
|
10 25 |
15 |
20 30 |
0.15 0.29 |
0.21 |
0.25 0.35 |
0．070 0．078 |
0．070 |
0．075 0．080 |
|||||
|
叶片角度 |
流量 m3/h |
全压 Pa |
效率 % |
轴功率 KW |
所需功率 KW |
采用电机 |
|||||||
|
型号 |
功率KW |
||||||||||||
|
9 |
900 |
0.636 |
45.2 |
960 |
10 15 20 25 30 |
16200 21200 25200 29300 33400 |
164.8 164.8 176.6 183.4 186.4 |
0.67 0.66 0.64 0.61 0.56 |
1.110 1.470 1.930 2.450 3.100 |
1.280 1.700 2.220 2.820 3.600 |
Y100L-6 Y112M-6 Y112M-6 Y132S-6 Y132M1-6 |
1.5 2.2 2.2 3.0 4.0 |
|
|
10 |
1000 |
0.785 |
50.2 |
960 |
10 15 20 25 30 |
22600 29700 35400 41000 46700 |
206.0 206.0 225.6 235.4 242.3 |
0.67 0.66 0.64 0.61 0.56 |
1.930 2.580 3.460 4.400 5.600 |
2.220 3.000 4.000 5.050 6.450 |
Y112M-6 Y132S-6 Y132M1-6 Y132M2-6 Y160M-6 |
2.2 3.0 4.0 5.5 7.5 |
|
性能选用表
|
机号 |
叶轮 |
主 轴 转 数 r/min |
叶片数6 |
||||||||||
|
直径 mm |
当量面积 m2 |
周速 m/sec |
叶片角度θ |
流量系数 |
全压系数 |
||||||||
|
10 25 |
15 |
20 30 |
0.17 0.31 |
0.21 |
0.26 0.36 |
0．076 0．095 |
0．085 |
0．090 0．105 |
|||||
|
叶片角度 |
流量 m3/h |
全压 Pa |
效率 % |
轴功率 KW |
所需功率 KW |
采用电机 |
|||||||
|
型号 |
功率KW |
||||||||||||
|
3 |
300 |
0.0707 |
43.8 |
2790 |
10 15 20 25 30 |
1960 2400 3000 3600 4100 |
187.3 209.9 220.7 235.4 259.9 |
0.62 0.66 0.66 0.63 0.63 |
0.164 0.210 0.277 0.370 0.471 |
0.189 0.242 0.318 0.426 0.540 |
IAO5632 5632 7112 7122 7122 |
0.25 0.25 0.37 0.55 0.55 |
|
|
21.8 |
1390 |
10 15 20 25 30 |
980 1200 1500 1800 2050 |
47.0 51.9 55.9 58.9 63.7 |
0.62 0.66 0.66 0.63 0.63 |
0.020 0.026 0.035 0.047 0.059 |
0.023 0.030 0.040 0.054 0.068 |
IAO5614 |
0.09 |
||||
|
3.5 |
350 |
0.0960 |
52.1 |
2850 |
10 15 20 25 30 |
2900 3800 4510 5240 6340 |
241.3 259.9 279.5 304.1 328.6 |
0.62 0.66 0.66 0.63 0.63 |
0.324 0.436 0.556 0.760 1.020 |
0.372 0.502 0.640 0.875 1.150 |
IAO7122 7122 7132 Y802-2 |
0.55 0.55 0.75 1.1 |
|
|
25.8 |
1410 |
10 15 20 25 30 |
1435 1880 2240 2600 3140 |
59.8 63.7 69.6 72.5 80.4 |
0.62 0.66 0.66 0.63 0.63 |
0.040 0.053 0.069 0.091 0.123 |
0.046 0.061 0.079 0.105 0.142 |
IAO5614 5614 5614 5634 5634 |
0.09 0.09 0.09 0.18 0.18 |
||||
性能选用表
|
机号 |
叶轮 |
主 轴 转 数 r/min |
叶片数6 |
||||||||||
|
直径 mm |
当量面积 m2 |
周速 m/sec |
叶片角度θ |
流量系数 |
全压系数 |
||||||||
|
10 25 |
15 |
20 30 |
0.17 0.31 |
0.21 |
0.26 0.36 |
0．076 0．095 |
0．085 |
0．090 0．105 |
|||||
|
叶片角度 |
流量 m3/h |
全压 Pa |
效率 % |
轴功率 KW |
所需功率 KW |
采用电机 |
|||||||
|
型号 |
功率KW |
||||||||||||
|
4 |
400 |
0.126 |
58.5 |
2800 |
10 15 20 25 30 |
4410 5600 7000 8400 10000 |
333.5 374.7 397.3 418.8 463.0 |
0.62 0.66 0.66 0.63 0.63 |
0.680 0.880 1.130 1.510 2.020 |
0.780 1.010 1.300 1.770 2.320 |
Y801-2 Y802-2 Y90S-2 Y90L-2 Y100L-2 |
0.75 1.1 1.5 2.2 3 |
|
|
29.5 |
1400 |
10 15 20 25 30 |
2300 2800 3500 4700 5000 |
84.3 94.1 98.1 107.9 117.7 |
0.62 0.66 0.66 0.63 0.63 |
0.082 0.117 0.160 0.200 0.260 |
0.095 0.135 0.184 0.230 0.300 |
IAO5624 5634 7124 7124 7124 |
0.12 0.18 0.25 0.25 0.37 |
||||
|
5 |
500 |
0.196 |
36.8 |
1410 |
10 15 20 25 30 |
4500 5600 7000 8300 9600 |
129.4 144.2 153.0 161.8 176.6 |
0.62 0.66 0.66 0.63 0.63 |
0.266 0.348 0.445 0.610 0.750 |
0.306 0.400 0.510 0.700 0.860 |
Y801-4 Y801-4 Y801-4 Y802-4 Y90S-4 |
0.55 0.55 0.55 0.75 1.1 |
|
|
25.2 |
960 |
10 15 20 25 30 |
3000 3720 4600 5400 6350 |
57.8 64.7 67.6 71.6 79.4 |
0.62 0.66 0.66 0.63 0.63 |
0.077 0.095 0.142 0.172 0.221 |
0.089 0.109 0.163 0.189 0.254 |
Y90S-6 |
0.75 |
||||
性能选用表
|
机号 |
叶轮 |
主 轴 转 数 r/min |
叶片数6 |
||||||||||
|
直径 mm |
当量面积 m2 |
周速 m/sec |
叶片角度θ |
流量系数 |
全压系数 |
||||||||
|
10 25 |
15 |
20 30 |
0.17 0.31 |
0.21 |
0.26 0.36 |
0．076 0．095 |
0．085 |
0．090 0．105 |
|||||
|
叶片角度 |
流量 m3/h |
全压 Pa |
效率 % |
轴功率 KW |
所需功率 KW |
采用电机 |
|||||||
|
型号 |
功率KW |
||||||||||||
|
6 |
600 |
0.283 |
45.5 |
1450 |
10 15 20 25 30 |
7800 9700 12000 14000 16500 |
186.3 209.9 220.7 235.4 259.9 |
0.62 0.66 0.66 0.63 0.63 |
0.655 0.800 1.120 1.470 1.860 |
0.755 0.920 1.290 1.690 2.140 |
Y90S-4 Y90S-4 Y90L-4 Y100L1-4 Y100L1-4 |
1.1 1.1 1.5 2.2 2.2 |
|
|
30.2 |
960 |
10 15 20 25 30 |
5170 6430 7940 9270 10930 |
83.3 93.1 101.0 103.9 114.7 |
0.62 0.66 0.66 0.63 0.63 |
0.193 0.260 0.325 0.421 0.541 |
0.220 0.288 0.374 0.480 0.620 |
Y90S-4 |
0.75 |
||||
|
7 |
700 |
0.385 |
53.1 |
1450 |
10 15 20 25 30 |
12500 15100 19000 22500 26000 |
255.1 284.5 304.1 320.7 353.2 |
0.62 0.66 0.66 0.63 0.63 |
1.430 1.800 2.450 3.160 4.100 |
1.660 2.070 2.820 3.640 4.700 |
Y100L1-4 Y100L1-4 Y100L2-4 Y112M-4 Y132S-4 |
2.2 2.2 3.0 4.0 5.5 |
|
|
35.2 |
960 |
10 15 20 25 30 |
8270 10100 12600 14900 17200 |
112.8 125.5 133.4 140.2 154.9 |
0.62 0.66 0.66 0.63 0.63 |
0.413 0.516 0.695 0.910 1.170 |
1.660 2.070 2.820 3.640 4.700 |
Y90S-6 Y90S-6 Y90S-6 Y90L-6 Y100L-6 |
0.75 0.75 0.75 1.1 1.5 |
||||
性能选用表
|
机号 |
叶轮 |
主 轴 转 数 r/min |
叶片数6 |
||||||||||
|
直径 mm |
当量面积 m2 |
周速 m/sec |
叶片角度θ |
流量系数 |
全压系数 |
||||||||
|
10 25 |
15 |
20 30 |
0.17 0.31 |
0.21 |
0.26 0.36 |
0．076 0．095 |
0．085 |
0．090 0．105 |
|||||
|
叶片角度 |
流量 m3/h |
全压 Pa |
效率 % |
轴功率 KW |
所需功率 KW |
采用电机 |
|||||||
|
型号 |
功率KW |
||||||||||||
|
8 |
800 |
0.502 |
60.7 |
1450 |
10 15 20 25 30 |
17600 23000 27400 31800 38200 |
327.6 354.1 380.6 404.1 443.4 |
0.60 0.63 0.63 0.58 0.57 |
2.670 3.590 5.000 6.150 8.240 |
3.070 4.120 5.760 7.060 9.480 |
Y112M-6 Y132S-6 Y132S-6 Y132M-6 Y160M-4 |
4.0 5.5 5.5 7.5 11.0 |
|
|
40.2 |
960 |
10 15 20 25 30 |
11800 15300 18250 21200 25500 |
143.2 154.9 166.8 176.6 194.2 |
0.60 0.63 0.63 0.58 0.57 |
0.790 1.030 1.330 1.650 2.420 |
0.900 1.200 1.550 1.900 2.780 |
Y90L-6 Y100L-6 Y112M-6 Y112M-6 Y13S-6 |
1.1 1.5 2.2 2.2 3.0 |
||||
|
9 |
900 |
0.636 |
45.2 |
960 |
10 15 20 25 30 |
16600 21800 26000 30600 36200 |
181.4 197.1 211.8 223.6 246.2 |
0.60 0.63 0.63 0.58 0.57 |
1.400 1.900 2.430 3.210 4.340 |
1.600 2.180 2.790 3.700 4.950 |
Y112M-6 Y112M-6 Y132S-6 Y132M1-6 Y132M2-6 |
2.2 2.2 3.0 4.0 5.5 |
|
|
10 |
1000 |
0.785 |
50.2 |
960 |
10 15 20 25 30 |
22700 30000 35500 41200 49500 |
223.6 242.3 260.9 276.1 302.1 |
0.60 0.63 0.63 0.58 0.57 |
2.350 3.200 3.790 5.460 7.220 |
2.700 3.700 4.360 6.300 8.310 |
Y132s-6 Y132M1-6 Y132M2-6 Y90S-6 Y90L-6 |
3.0 4.0 5.5 7.5 11.0 |
|
性能选用表
|
机号 |
叶轮 |
主 轴 转 数 r/min |
叶片数8 |
||||||||||
|
直径 mm |
当量面积 m2 |
周速 m/sec |
叶片角度θ |
流量系数 |
全压系数 |
||||||||
|
10 25 |
15 |
20 30 |
0.18 0.30 |
0.22 |
0.26 0.36 |
0．084 0．113 |
0．095 |
0．110 0．115 |
|||||
|
叶片角度 |
流量 m3/h |
全压 Pa |
效率 % |
轴功率 KW |
所需功率 KW |
采用电机 |
|||||||
|
型号 |
功率KW |
||||||||||||
|
3 |
300 |
0.0707 |
43.8 |
2790 |
10 15 20 25 30 |
2000 2500 3000 3400 4100 |
206.0 235.4 269.7 274.7 284.5 |
0.56 0.62 0.64 0.62 0.62 |
0.206 0.264 0.352 0.417 0.520 |
0.237 0.304 0.417 0.480 0.600 |
IAO7112 7112 7122 7122 7132 |
0.37 0.37 0.55 0.55 0.75 |
|
|
21.8 |
1390 |
10 15 20 25 30 |
1000 1250 1500 1700 2050 |
51.0 58.9 66.7 68.8 70.6 |
0.56 0.62 0.64 0.62 0.62 |
0.025 0.033 0.044 0.052 0.065 |
0.029 0.038 0.051 0.060 0.075 |
IAO5614 |
0.09 |
||||
|
3.5 |
350 |
0.0960 |
52.1 |
2850 |
10 15 20 25 30 |
3080 3960 4510 5060 6340 |
266.8 299.2 343.4 355.2 358.1 |
0.56 0.62 0.64 0.62 0.62 |
0.430 0.560 0.670 0.830 1.100 |
0.490 0.643 0.770 0.950 1.250 |
IAO7122 7132 Y802-2 Y802-2 |
0.55 0.75 1.10 1.10 |
|
|
25.8 |
1410 |
10 15 20 25 30 |
1520 1970 2240 2510 3140 |
65.7 72.5 84.4 86.3 88.3 |
0.56 0.62 0.64 0.62 0.62 |
0.052 0.067 0.087 0.100 0.133 |
0.059 0.078 0.100 0.115 0.153 |
IAO5614 5614 5634 5634 5634 |
0.09 0.09 0.18 0.18 0.18 |
||||
性能选用表
|
机号 |
叶轮 |
主 轴 转 数 r/min |
叶片数8 |
||||||||||
|
直径 mm |
当量面积 m2 |
周速 m/sec |
叶片角度θ |
流量系数 |
全压系数 |
||||||||
|
10 25 |
15 |
20 30 |
0.18 0.30 |
0.22 |
0.26 0.36 |
0．084 0．113 |
0．095 |
0．110 0．115 |
|||||
|
叶片角度 |
流量 m3/h |
全压 Pa |
效率 % |
轴功率 KW |
所需功率 KW |
采用电机 |
|||||||
|
型号 |
功率KW |
||||||||||||
|
4 |
400 |
0.1260 |
58.5 |
2800 |
10 15 20 25 30 |
4800 6000 7000 8200 10000 |
370.8 418.8 484.6 497.4 506.1 |
0.56 0.62 0.64 0.62 0.62 |
0.890 1.120 1.470 1.830 2.260 |
1.020 1.240 1.690 2.100 2.600 |
Y802-2 Y90S-2 Y90L-2 Y90L-2 |
1.1 1.5 2.2 2.2 |
|
|
29.5 |
1400 |
10 15 20 25 30 |
2400 3000 3500 4100 5000 |
93.1 107.9 122.6 127.5 127.5 |
0.56 0.62 0.64 0.62 0.62 |
0.110 0160 0.186 0.240 0.290 |
0.127 0.186 0.214 0.276 0.334 |
IAO5634 7124 7124 7124 7124 |
0.18 0.25 0.25 0.37 0.37 |
||||
|
5 |
500 |
0.1960 |
36.8 |
1410 |
10 15 20 25 30 |
4800 5900 7000 8000 9600 |
147.2 166.8 186.4 193.2 196.2 |
0.56 0.62 0.64 0.62 0.62 |
0.352 0.430 0566 0.700 0.850 |
0.405 0.495 0.650 0.810 0.980 |
Y801-4 Y801-4 Y802-4 Y90S-4 Y90S-4 |
0.55 0.55 0.75 1.1 1.1 |
|
|
25.2 |
960 |
10 15 20 25 30 |
3180 3900 46000 5300 6350 |
63.7 71.6 83.3 85.3 87.3 |
0.56 0.62 0.64 0.62 0.62 |
0.101 0.125 0.167 0.202 0.248 |
0.116 0.144 0.192 0.232 0.285 |
Y90S-6 |
0.75 |
||||
性能选用表
|
机号 |
叶轮 |
主 轴 转 数 r/min |
叶片数8 |
||||||||||
|
直径 mm |
当量面积 m2 |
周速 m/sec |
叶片角度θ |
流量系数 |
全压系数 |
||||||||
|
10 25 |
15 |
20 30 |
0.18 0.30 |
0.22 |
0.26 0.36 |
0．084 0．113 |
0．095 |
0．110 0．115 |
|||||
|
叶片角度 |
流量 m3/h |
全压 Pa |
效率 % |
轴功率 KW |
所需功率 KW |
采用电机 |
|||||||
|
型号 |
功率KW |
||||||||||||
|
6 |
600 |
0.283 |
45.5 |
1450 |
10 15 20 25 30 |
8300 10000 12000 14000 16500 |
206.0 235.4 270.7 274.7 284.5 |
0.56 0.62 0.64 0.62 0.62 |
0.850 1.040 1.380 1.730 2.120 |
0.980 1.200 1.590 2.000 2.440 |
Y90S-4 Y90L-4 Y100L1-4 Y100L1-4 Y100l2-4 |
1.1 1.5 2.2 2.2 3.0 |
|
|
30.2 |
960 |
10 15 20 25 30 |
5500 6760 7950 9270 10950 |
91.2 103.0 119.6 122.6 125.5 |
0.56 0.62 0.64 0.62 0.62 |
0.250 0.312 0.412 0.507 0.615 |
0.288 0.359 0.472 0.580 0.706 |
Y90S-6 |
0.75 |
||||
|
7 |
700 |
0.385 |
53.1 |
1450 |
10 15 20 25 30 |
13000 16000 19000 22000 26000 |
284.5 319.8 372.8 382.6 392.4 |
0.56 0.62 0.64 0.62 0.62 |
1.830 2.270 3.100 3.820 4.600 |
2.100 2.610 3.570 4.400 5.300 |
Y100L1-4 Y100L2-4 Y112M-4 Y132S-4 Y132S-4 |
2.2 3.0 4.0 5.5 5.5 |
|
|
35.2 |
960 |
10 15 20 25 30 |
8600 10600 12600 14500 17200 |
124.5 141.2 162.8 166.8 169.7 |
0.56 0.62 0.64 0.62 0.62 |
0.535 0.670 0.890 1.080 1.310 |
0.615 0.770 1.020 1.240 1.500 |
Y90S-6 Y90S-6 Y90L-6 Y100l-6 Y100l-6 |
0.75 0.75 1.1 1.5 1.5 |
||||
性能选用表
|
机号 |
叶轮 |
主 轴 转 数 r/min |
叶片数8 |
||||||||||
|
直径 mm |
当量面积 m2 |
周速 m/sec |
叶片角度θ |
流量系数 |
全压系数 |
||||||||
|
10 25 |
15 |
20 30 |
0.18 0.30 |
0.22 |
0.26 0.36 |
0．084 0．113 |
0．095 |
0．110 0．115 |
|||||
|
叶片角度 |
流量 m3/h |
全压 Pa |
效率 % |
轴功率 KW |
所需功率 KW |
采用电机 |
|||||||
|
型号 |
功率KW |
||||||||||||
|
8 |
800 |
0.502 |
60.7 |
1450 |
10 15 20 25 30 |
18700 24200 27400 30800 38200 |
362.9 404.1 464.0 477.7 485.5 |
0.54 0.59 0.61 0.60 0.58 |
3.500 4.600 5.900 6.900 8.900 |
4.050 5.400 6.800 7.900 11.200 |
Y112M-4 Y132S-4 Y132M-4 Y160M-4 Y160M-4 |
4.0 5.5 7.5 11.0 11.0 |
|
|
40.2 |
960 |
10 15 20 25 30 |
12400 16000 18250 20400 25500 |
158.9 176.6 204.0 209.9 213.8 |
0.54 0.59 0.61 0.60 0.58 |
1.170 1.530 1.700 1.980 2.560 |
1.170 1.530 1.950 2.280 2.950 |
Y100L-6 Y100l-6 Y112M-6 Y132S-6 Y132S-6 |
1.5 1.5 2.2 3.0 3.0 |
||||
|
9 |
900 |
0.636 |
45.2 |
960 |
10 15 20 25 30 |
17700 22800 26000 29000 36200 |
202.0 223.6 258.0 264.9 270.7 |
0.54 0.59 0.61 0.60 0.58 |
1.840 2.400 3.050 3.450 4.690 |
2.120 2.760 3.500 3.950 5.400 |
Y112M-6 Y132S-6 Y132M1-6 Y132M1-6 Y132M2-6 |
2.2 3.0 4.0 4.0 5.5 |
|
|
10 |
1000 |
0.785 |
50.2 |
960 |
10 15 20 25 30 |
24200 31400 35500 40000 49500 |
249.1 276.6 318.8 327.6 338.5 |
0.54 0.59 0.61 0.60 0.58 |
3.100 4.080 5.150 6.100 7.900 |
3.550 4.700 5.950 7.000 9.100 |
Y132M1-6 Y132M2-6 Y160M-6 Y160M-6 Y160L-6 |
4.0 5.5 7.5 7.5 11.0 |
|
xhblower
