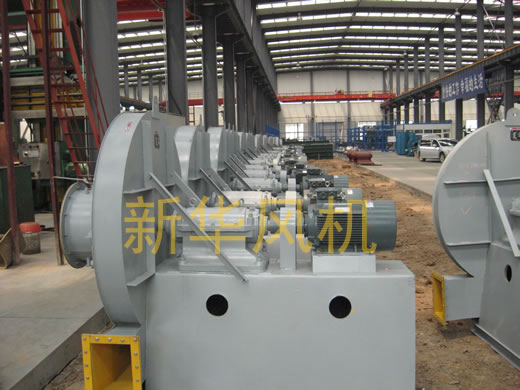

9-26高压离心风机

产品描述：用　　　　　　途 9-19、9-26型高压离心通风机，一般用于锻冶炉及高压强制通风，亦可广泛用于输送物料、空气及无腐蚀性、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃（最高不超过80℃），介质中尘土及硬质颗粒物含量不大于150mg/m3。
在线订购

用途

9-19、9-26型高压离心通风机，一般用于锻冶炉及高压强制通风，亦可广泛用于输送物料、空气及无腐蚀性、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃（最高不超过80℃），介质中尘土及硬质颗粒物含量不大于150mg/m3。

型式

本风机为单吸入，通常有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、13、14、16共14个机号。

本风机通常制成右旋和左旋两种型式，从电机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示，逆时针旋转者称左旋风机，以“左”表示。

风机的出口位置以机壳的出口角度表示。“左”、“右”可制成0°、45°、90°、135°、180°、225°共六种角度。

风机的传动方式分为A式（№4～6.3）、D式和C式（№7.1～16）三种。

当上述机号、旋向、出风角度和传动方式不能满足您的需要时，我们有能力为您点菜设计，直至您满意为止。

结构

№4～6.3主要由叶轮、机壳、进风口、支架等组成；№7.1～16主要由叶轮、机壳、进风口、传动组等组成。

叶轮—9-19型风机叶片为12片，9-26型风机叶片为16片，均属前弯型。叶轮扩压器外缘最高圆周线速度得超过140m/s。叶轮成型后经静、动平衡校正和超速运转实验，故运转平稳可靠。

机壳　—用普通钢板焊接成蜗壳形整体。

进风口—做成收敛式流线型整体结构，用螺栓固定于前盖板上。

传动组—由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构，采用滚动轴承，用轴承润滑脂润滑。

安装与使用

安装前：应对风机各部件进行全面检查，机件是否完整，叶轮与机壳的旋转方向是否一致，各部联接是否紧密，叶轮、主轴、轴承等主要机件有无损伤，传动组是否灵活等。

安装时：注意检查机壳，壳内不应有掉入或遗留的工具或杂物，在一些结合面上为了防止生锈，减少拆卸困难，应涂上一层润滑脂或机械油。风机与地基结合面和风机与进出风管道联接合面均仔细调整使之自然吻合，不得强行联接，更不许将管道重量加在风机各部件上，并注意保证风机的水平位置。

安装要求：

（1）按图纸所示的位置和尺寸安装，为确保高效率，特别要保证进风口与叶轮的轴向和径向间隙尺寸。

（2）安装后试拨传动组，检查是否有过紧或与固定部分刮蹭等现象。

（3）全部安装完毕，总检合格后，方可进行风机的试运转。

为了防止电机过载烧毁，在风机启动时，必须在无载荷（将进风阀门关闭，出风阀门稍开）的情况下进行，如情况良好，再逐步开启阀门，直到规定工况为止。在运转过程中应严格控制电流，不得超标。

风机的操作：

风机启动前，应进行下列准备工作：

a、将进风阀门关闭，出风阀门稍开。

b、“点车”查看风机及其系统有无异噪、异味、异振，如有应排除之，

如无，点车时间逐渐拉长，直至正常运行。

c、风机启动达到正常转速时，应在运转过程中经常检查轴承温度是否

正常，当轴承温度没有特殊要求时，轴承温升不得超过环境温度40℃；轴承部分的均方根振动速度值不得大于6.3m/s。如发现风机有剧烈的振动、撞击、轴承温升迅速上升等现象时，则必须紧急停车。

维　　　　　　护

①风机及其系统不许带病运行。

②风机应由专人保管、专人使用。

③定期清除风机内部积灰、污垢等杂质，并防止生锈。

④风机的维护必须在停机断电时进行，断电后主开关应有专人监护。

⑤风机维修、试车时禁止儿童及无关人员和行动不便者在场围观。

⑥风机试车时，在风机进出口方向十米之内不许站人。

⑦风机维修前后均应清点工具及其它用品，以防遗留在风机及管道内部。

⑧除每次查修后应更换润滑剂外，正常情况下根据实际情况更换润滑剂。

故障及原因

1、风机剧烈振动

①风机轴与电机轴不同心，皮带轮槽错位；

②机壳与叶轮或进风口与叶轮磨擦；

③基础的刚度不够或不牢固；

④叶轮铆钉松动或叶轮变形；

⑤叶轮轴盘孔与轴配合松动；

⑥机壳、轴承座与支架，轴承座与轴承盖等联接螺栓松动；

⑦风机进、出口管道安装不良，产生共振；

⑧叶片有积灰、污垢、叶片磨损、叶轮变形、轴弯曲等原因使转子不平衡。

2、轴承温升过高

①轴承箱剧烈振动；

②润滑剂质量不良、变质或含有灰尘、砂粒、污垢等杂质或填充量不足；

③轴承箱盖、座联接螺栓之紧力过大或过小；

④轴与滚动轴承安装歪斜、前后两轴承不同心；

⑤滚动轴承损坏或轴弯曲。

3、电机电流过大或温升过高

①开车时进、出气管道闸门未关；

②电机输入电压低或电源单相断电；

③受轴承箱剧烈振动的影响；

④主轴转速超过额定值；

⑤被输入气体中含粘性物质；

⑥周围环境温度太低，比重过大。

单机产品成套供应范围

风机1台、配套电机1台，地脚螺栓1付（No4～6.3,4套，No7.1以上8套）联轴器1套（No7.1～16）。

订货须知

1、定货时须注明风机的机号、转速、风压、风量、出风口角度、旋转方向

以及电机型号、规格。

2、9-26 No8（2900r/min）和No16（1450r/min）离心通风机叶轮系采用优质合金钢板制造，订货时须与制造厂协调。

9-19　No4A、4.5A、5A、5.6A高压离心通风机性能与选用件表

机号	传动方式	转速 r/min	序号	全压 Pa	流量 m³/h	内效率%	内功率KW	所需功率KW	电动机		橡胶垫ST0601 （4个）	地脚螺栓 GB799-88 （4个）	螺母 GB6170-86 （4个）	垫圈 GB97.1-85 （4个）
									型号	功率KW
4	A	2900	1 2 3 4 5 6 7	3584 3665 3647 3597 3507 3384 3253	824 970 1116 1264 1410 1558 1704	70 73.5 75.5 76 75.5 73.3 70	1.16 1.33 1.48 1.64 1.80 1.97 2.17	1.5 1.7 1.9 2.1 2.3 2.6 2.6	Y90L-2	2.2	11×70	M8×40	M8	8
									Y100L-2	3	13×90	M10×45	M10	10
4.5	A	2900	1 2 3 4 5 6 7	4603 4684 4672 4580 4447 4297 4112	1174 1397 1616 1839 2062 2281 2504	71.2 75 77 77.3 76.2 73.8 70	2.07 2.38 2.68 2.98 3.29 3.63 4.03	2.5 2.9 3.2 3.6 3.9 4.4 4.8	Y112M-2	4	13×90	M10×45	M10	10
									Y132S1-2	5.5	13×90	M10×45	M10	10
5	A	2900	1 2 3 4 5 6 7	5697 5768 5740 5639 5517 5323 5080	1610 1932 2254 2576 2844 3166 3488	72.7 76.2 78.2 78.5 77.2 74.5 70.5	3.43 3.98 4.50 5.04 5.54 6.17 6.86	4.1 4.8 5.4 5.8 6.4 7.1 7.9	Y132S2-2	7.5	13×90	M10×45	M10	10
									Y160M1-2	11	16×100	M12×50	M12	12
5.6	A	2900	1 2 3 4 5 6 7	7182 7273 7236 7109 6954 6709 6400	2262 2714 3167 3619 3996 4448 4901	72.7 76.2 78.2 78.5 77.2 74.5 70.5	6.05 7.02 7.93 8.88 9.76 10.88 12.09	7.0 8.1 9.1 10.2 11.2 12.5 13.9	Y160M1-2	11	16×100	M12×50	M12	12
									Y160L-2	18.5	16×100	M12×50	M12	12

9-19　No6.3A、7.1D、8D高压离心通风机性能与选用件表

机号

传动方式

转速

r/min

序号

全压

流量

m³/h

内效率%

内功率KW

所需功率KW

电动机

橡胶垫ST0601

（4个）

地脚螺栓

GB799-88

（4个）

螺母

GB6170-86

（4个）

垫圈

GB97.1-85

（4个）

型号

功率KW

6.3

2900

9149

9265

9219

9055

8857

8543

8148

3220

3865

4509

5153

5690

6334

6978

72.7

76.2

78.2

78.5

77.2

74.5

70.5

10.91

12.65

14.30

16.00

17.59

19.60

21.79

12.5

14.5

16.4

18.4

20.2

22.5

25.1

Y160L-2

18.5

16×100

M12×50

M12

Y200L1-2

20×100

M16×60

M16

机号	传动方式	转速 r/min	序号	全压 Pa	流量 m³/h	内效率%	内功率 KW	所需功率 KW	电动机		地脚螺栓 GB799-88 （4个）	螺母 GB6170-86 （4个）	垫圈 GB97.1-85 （4个）
									型号	功率KW
7.1	D	2900	1 2 3 4 5 6 7	11717 11868 11807 11596 11340 10935 10426	4610 5532 6454 7376 8144 9066 9988	72.7 76.2 78.2 78.5 77.2 74.5 70.5	19.83 22.99 25.99 29.09 31.98 35.63 39.62	23.3 27.0 30.5 34.1 37.5 41.8 46.5	Y200L2-2	37	M16×400	M16	16
									Y250M-2	55	M20×500	M20	20
8	D	2900	1 2 3 4 5 6 7	15034 15229 15151 14877 14546 14021 13362	6594 7913 9232 10550 11649 12968 14287	72.7 76.2 78.2 78.5 77.2 74.5 70.5	36.02 41.75 47.21 52.83 58.08 64.71 71.95	42.3 49.0 55.4 62.0 68.2 75.9 84.4	Y280S-2	75	M20×500	M20	20
									Y315S-2	110	M24×630	M24	24

9-19　No8D、9D、10D、11.2D高压离心通风机性能与选用件表

机号	传动方式	转速 r/min	序号	全压 Pa	流量 m³/h	内效率%	内功率 KW	所需功率KW	电动机		联轴器 GB4323-84 （一套）	地脚螺栓 GB799-88 （4个）	螺母 GB6170-86 （4个）	垫圈 GB97.1-85 （4个）
									型号	功率KW
8	D	1450	1 2 3 4 5 6 7	3620 3665 3647 3584 3507 3384 3231	3297 3957 4616 5275 5825 6484 7144	72.7 76.2 78.2 78.5 77.2 74.5 70.5	4.5 5.22 5.90 6.60 7.26 8.09 8.99	5.5 6.1 6.9 7.7 8.5 9.5 10.6	Y132M-4	7.5	TL8 (200-65×38)	M10×220	M10	10
									Y160L-4	15	TL8 (200-65×42)	M12×300	M12	12
9	D	1450	1 2 3 4 5 6 7	4597 4655 4632 4551 4453 4297 4101	4695 5633 6572 7511 8294 9233 10171	72.7 76.2 78.2 78.5 77.2 74.5 70.5	8.11 9.41 10.63 11.90 13.08 14.58 16.21	9.5 11.0 12.5 14.0 15.4 17.1 19.0	Y160L-4	15	TL8 (200-65×42)	M12×300	M12	12
									Y180L-4	22	TL8 (200-65×48)	M12×300	M12	12
10	D	1450	1 2 3 4 5 6 7	5840 5941 5891 5740 5495 5244 4958	6440 7942 9445 10947 12450 13952 15455	76.5 80 81.5 81 78.2 74.5 70	13.38 16.03 18.59 21.12 23.84 26.79 29.88	15.7 18.8 21.8 24.8 28.0 31.4 35.1	Y200L-4	30	TL8 (200-65×55)	M16×400	M16	16
									Y 225S-4	37	TL8 (200-65×60)
11.2	D	1450	1 2 3 4 5 6 7	7364 7491 7428 7236 6927 6609 6246	9047 11158 13269 15380 17491 19602 21713	76.5 80 81.5 81 78.2 74.5 70	23.58 28.25 32.76 37.22 42.02 47.21 52.66	27.7 33.2 38.4 43.7 49.3 55.4 61.8	Y225M-4	45	TL9 (290-85×60)	M16×400	M16	16
									Y 280S-4	75	TL9 (290-85×75)	M20×500	M20	20

9-19　No11.2D、12.5D、14D高压离心通风机性能与选用件表

机号	传动方式	转速 r/min	序号	全压 Pa	流量 m³/h	内效率%	内功率KW	所需功率KW	电动机		联轴器 GB4323-84 （一套）	地脚螺栓 GB799-88 （4个）	螺母 GB6170-86 （4个）	垫圈 GB97.1-85 （4个）
									型号	功率KW
11.2	D	960	1 2 3 4 5 6 7	3182 3237 3210 3128 2996 2860 2705	5990 7388 8785 10182 11580 12978 14375	76.5 80 81.5 81 78.2 74.5 70	6.84 8.20 9.51 10.80 12.19 13.70 15.28	8.0 9.6 11.2 12.7 14.3 16.1 17.9	Y180L-6	15	TL9 (240-85×48)	M12×300	M12	12
									Y200L2-6	22	TL9 (240-85×55)	M16×400	M16	16
12.5	D	1450	1 2 3 4 5 6 7	9229 9390 9310 9068 8678 8278 7822	12577 15512 18447 21381 24316 27251 30186	76.5 80 81.5 81 78.2 74.5 70	40.84 48.92 56.72 64.46 72.76 81.75 91.18	47.9 57.4 66.6 75.6 85.4 95.9 107.0	Y280S-4	75	TL9 (290-85×75)	M20×500	M20	20
									Y 315S-4	110	TL9 (290-85×80)	M24×630	M24	24
12.5	D	960	1 2 3 4 5 6 7	3975 4043 4009 3907 3741 3571 3377	8327 10270 12213 14156 16099 18042 19985	76.5 80 81.5 81 78.2 74.5 70	11.85 14.20 16.46 18.71 21.11 23.72 26.46	13.9 16.7 19.6 21.9 24.8 27.8 31.1	Y200L2-6	22	TL9 (240-85×55)	M16×400	M16	16
									Y250M-6	37	TL9 (240-85×65)	M20×500	M20	20
14	D	1450	1 2 3 4 5 6 7	11668 11874 11771 11464 10967 10457 9878	17670 21793 25916 30040 34163 38286 42409	76.5 80 81.5 81 78.2 74.5 70	71.97 86.22 99.96 113.56 128.22 144.06 160.69	84.5 101.2 117.3 133.3 150.5 169.1 188.6	Y315M-4	132	TL10 (350-95×80)	M24×630	M24	24
									Y355M-4	220	TL10 (350-95×100)

9-19　No14D、16D高压离心通风机性能与选用件表

机号	传动方式	转速 r/min	序号	全压 Pa	流量 m³/h	内效率%	内功率KW	所需功率KW	电动机		联轴器 GB4323-84 （一套）	地脚螺栓 GB799-88 （4个）	螺母 GB6170-86 （4个）	垫圈 GB97.1-85 （4个）
									型号	功率KW
14	D	960	1 2 3 4 5 6 7	5004 5090 5047 4917 4709 4494 4249	11699 14428 17158 19888 22618 25348 28078	76.5 80 81.5 81 78.2 74.5 70	20.89 25.02 29.01 32.97 37.21 41.81 46.63	24.5 29.4 34.0 38.7 43.7 49.1 54.7	Y250M-6	37	TL10 (290-95×65)	M20×500	M20	20
									Y315S-6	75	TL10 (290-95×80)	M24×630	M24	24
16	D	1450	1 2 3 4 5 6 7	15425 15700 15563 15151 14488 13808 13035	26377 32531 38686 44841 50995 57150 63305	76.5 80 81.5 81 78.2 74.5 70	140.31 168.09 194.89 221.46 249.98 280.88 313.29	164.6 197.2 228.7 259.9 293.3 329.6 367.6	Y355M3-4	315	TL11 (350-95×100)	M24×630	M24	24
									JS138-4	410	TL11 (350-95×85)
16	D	1450	1 2 3 4 5 6 7	6570 6683 6627 6456 6180 5898 5575	17463 21538 25613 29687 33762 37837 41912	76.5 80 81.5 81 78.2 74.5 70	40.72 48.78 56.56 64.27 72.55 81.52 90.92	47.8 57.2 66.4 75.4 85.1 95.7 106.7	Y315S-6	75	TL10 (350-95×80)	M24×630	M24	24
									Y315L1-6	110

9-26　No4A、4.5A、5A、5.6A高压离心通风机性能与选用件表

机号	传动方式	转速 r/min	序号	全压 Pa	流量 m³/h	内效率%	内功率KW	所需功率KW	电动机		橡胶垫ST0601 （4个）	地脚螺栓 GB799-88 1045（4个）	螺母 GB6170-86 （4个）	垫圈 GB97.1-85 （4个）
									型号	功率KW
4	A	2900	1 2 3 4 5 6 7	3852 3820 3765 3684 3607 3502 3407	2198 2368 2536 2706 2877 3044 3215	74.70 75.5 75.7 75 73.8 72.1 70	3.11 3.28 3.46 3.65 3.86 4.06 4.29	3.7 3.9 4.1 4.4 4.6 4.9 5.2	Y132S1-2	5.5	13×90	M 10×45	M 10	10

4.5	A	2900	1 2 3 4 5 6 7	4910 4863 4776 4661 4545 4412 4256	3130 3407 3685 3963 4237 4515 4792	76.1 77.1 77.1 76 74.5 72.3 70	5.51 5.87 6.24 6.64 7.06 7.54 7.98	6.3 6.8 7.2 7.6 8.1 8.7 9.2	Y132S2-2	7.5	13×90	M 10×45	M 10	10
									Y160M1-2	11	16×100	M 12×50	M 12	12
5	A	2900	1 2 3 4 5 6 7	6035 5984 5869 5725 5553 5381 5180	4293 4706 5114 5527 5941 6349 6762	77.2 78.2 78 76.7 74.9 72.7 70	9.12 9.80 10.48 11.23 12.00 12.81 1365	10.5 11.3 12.0 12.9 13.8 14.7 15.7	Y160M2-2	15	16×100	M 12×50	M 12	12
									Y160L-2	18.5
5.6	A	2900	1 2 3 4 5 6 7	7610 7546 7400 7218 7000 6781 6527	6032 6612 7185 7766 8346 8919 9500	77.2 78.2 78 76.7 74.9 72.7 70	16.09 17.27 18.47 19.79 21.15 22.57 24.06	18.5 19.9 21.222.8 24.3 26.0 27.7	Y180M-2	22	16×100	M 12×50	M 12	12
									Y200L1-2	30	20×100	M 16×60	M 16	16

9-26　No6.3A、7.1D、8D高压离心通风机性能与选用件表

机号

传动方式

转速

r/min

序号

全压

流量

m³/h

内效率%

内功率KW

所需功率KW

电动机

橡胶垫ST0601

（4个）

地脚螺栓

GB799-88

（4个）

螺母

GB6170-86

（4个）

垫圈

GB97.1-85

（4个）

型号

功率KW

6.3

2900

9698

9616

9429

9195

8915

8636

8310

8588

9415

10230

11056

11883

12699

13525

77.2

78.2

76.7

74.9

72.7

28.99

31.12

33.28

35.66

38.12

40.67

43.35

33.3

35.8

38.3

41.0

43.8

46.8

49.9

Y225M-2

20×100

M 16×60

M 16

Y250M-2

25×130

M 20×75

M 20

机

号

传动

方式

转速

r/min

序

号

全压

流量

m³/h

内效

率%

内功率

所需功率

电动机

联轴器

GB4323-84

（一套）

地脚螺栓

GB799-88

（4个）

螺母

GB6170-86

（4个）

垫圈

GB97.1-85

（4个）

型号

功率KW

7.1

2900

12427

12321

12078

11776

11415

11055

10635

12292

13475

14643

15826

17009

18177

19360

77.2

78.2

76.7

74.9

72.7

52.70

56.57

60.49

64.84

69.30

73.94

78.82

61.8

66.4

71.0

76.1

81.3

86.8

92.5

Y280S-2

TL8

(200-65×65)

M 20×500

M 20

Y315S-2

110

M 24×630

M 24

2900

15955

15818

15504

15112

14644

14177

13634

17584

19277

20947

22640

24332

26003

27696

77.2

78.2

76.7

74.9

72.7

95.72

102.73

109.86

117.75

125.85

134.28

143.14

112.3

120.5

128.9

138.2

147.7

157.6

168.0

Y315M-2

132

TL8

(200-65×65)

M 24×630

M 24

Y315L2-2

200

9-26　No8D、9D、10D、11.2D高压离心通风机性能与选用件表

机号	传动方式	转速 r/min	序号	全压 Pa	流量 m³/h	内效率 %	内功率 KW	所需功率 KW	电动机		联轴器 GB4323-84 （一套）	地脚螺栓 GB799-88 （4个）	螺母 GB6170-86 （4个）	垫圈 GB97.1-85 （4个）
									型号	功率KW
8	D	1450	1 2 3 4 5 6 7	3834 3802 3729 3638 3529 3421 3294	8792 9639 10473 11320 12166 13001 13848	77.2 78.2 78 76.7 74.9 72.7 70	11.96 12.84 13.73 14.72 15.73 16.79 17.89	14.0 15.1 16.1 17.3 18.5 19.7 21.0	Y180M-4	18.5	TL8 (200-65×48)	M 12×300	M 12	12
									Y200L-4	30	TL8 (200-65×55)	M 16×400	M 16	16
9	D	1450	1 2 3 4 5 6 7	4869 4828 4736 4620 4481 4343 4181	12518 13723 14913 16118 17322 18512 19717	77.2 78.2 78 76.7 74.9 72.7 70	21.56 23.14 24.75 26.53 28.35 30.25 32.24	25.3 27.2 29.0 31.1 33.3 35.5 37.8	Y200L-4	30	TL8 (200-65×55)	M 16×400	M 16	16
									Y225M-4	45	TL8 (200-65×60)
10	D	1450	1 2 3 4 5 6 7	6143 6056 5920 5761 5560 5309 5065	17172 19319 21465 23612 25758 27905 30052	80.4 81..2 80.4 78.6 76 73 70	35.69 39.19 43.02 47.10 51.35 55.35 59.34	41.9 46.0 50.5 55.3 60.3 65.0 69.6	Y250M-4	55	TL8 (200-65×65)	M 20×500	M 20	20
									Y280S-4	75	TL8 200-65×75)
11.2	D	1450	1 2 3 4 5 6 7	7747 7637 7464 7264 7009 6691 6382	24126 27142 30157 33173 36189 39205 42221	80.4 81..2 80.4 78.6 76 73 70	62.90 69.07 75.82 83.01 90.50 97.54 104.58	73.8 81.0 89.0 97.4 106.2 114.5 122.7	Y315S-4	110	TL9 (240-85×80)	M 24×630	M 24	24
									Y315M-4	132

9-26　No11.2D、12.5D、14D高压离心通风机性能与选用件表

机号	传动方式	转速 r/min	序号	全压 Pa	流量 m³/h	内效率%	内功率 KW	所需功率KW	电动机		联轴器 GB4323-84 （一套）	地脚螺栓 GB799-88 （4个）	螺母 GB6170-86 （4个）	垫圈 GB97.1-85 （4个）
									型号	功率KW
11.2	D	960	1 2 3 4 5 6 7	3346 3299 3225 3140 3031 2895 2763	15973 17969 19966 21963 23959 25956 27953	80.4 81..2 80.4 78.6 76 73 70	18.25 20.04 22.00 24.09 26.26 28.31 30.35	21.4 23.5 25.8 28.3 30.8 33.2 35.6	Y225M-6	30	TL9 (240-85×60)	M 16×400	M 16	16

									Y250M-6	37	TL9 (240-85×65)	M 20×500	M 20	20
12.5	D	1450	1 2 3 4 5 6 7	9713 9575 9356 9103 8782 8381 7993	33540 37732 41925 46117 50310 54503 58695	80.4 81..2 80.4 78.6 76 73 70	108.91 119.60 131.30 143.75 156.70 168.90 181.10	127.8 140.3 154.1 168.7 183.9 198.2 212.5	Y315L1-4	160	TL9 (290-85×80)	M 24×630	M 24	24
									Y355M2-4	250	TL10 (290-85×100)

12.5	D	960	1 2 3 4 5 6 7	4179 4121 4028 3921 3785 3615 3450	22206 24981 27757 30533 33309 36084 38860	80.4 81..2 80.4 78.6 76 73 70	31.61 34.71 38.10 41.72 45.48 49.02 52.56	37.1 40.7 44.7 49.0 53.4 57.5 61.7	Y280S-6	45	TL9 (240-85×75)	M 20×500	M 20	20
									Y315S-6	75	TL9 (240-85×80)	M 24×630	M 24	24
14	D	1450	1 2 3 4 5 6 7	12285 12109 11830 11508 11099 10589 10095	47121 53011 58902 64792 70682 76572 82463	80.4 81..2 80.4 78.6 76 73 70	191.94 210.78 231.39 253.33 276.16 297.66 319.16	225.2 247.3 271.5 297.3 324.1 349.3 374.5	Y355M2-4	250	TL10 (290-95×100)	M 24×630	M 24	24
									JS138-4	410	TL11 (350-95×85)

9-26　No14D、16D高压离心通风机性能与选用件表

机

号

传动

方式

转速

r/min

序

号

全压

流量

m³/h

内效

率%

内功

率KW

所需

功率

电动机

联轴器

GB4323-84

（一套）

地脚螺栓

GB799-88

（4个）

螺母

GB6170-86

（4个）

垫圈

GB97.1-85

（4个）

型号

功率

960

5262

5188

5071

4936

4764

4549

4341

31197

35097

38997

42897

46796

50696

54596

80.4

81..2

80.4

78.6

55.70

61.17

67.15

73.52

80.15

86.39

92.63

65.4

71.8

78.8

86.3

94.0

101.4

108.7

Y315S-6

TL10

(240-95×80)

M 24×630

M 24

Y315L1-6

110

TL10

(240-95×80)

1450

16250

16014

15640

15210

14663

13983

13324

70339

79131

87923

96716

105500

114300

123090

80.4

81..2

80.4

78.6

374.22

410.95

451.14

493.92

538.43

580.35

622.26

439.1

482.2

529.4

579.6

631.8

681.0

730.2

JSQ-147-4

(3000V)

500

TL11

(350-95×110)

M 36×1000

M 36

JSQ-158-4

（3000V）

850

TL12

(410-95×120)

960

6911

6913

6659

6481

6254

5971

5696

46569

52390

58211

64032

69854

75675

81496

80.4

81..2

80.4

78.6

108.60

119.26

130.92

143.34

156.25

168.42

180.58

127.4

139.9

153.6

168.2

183.3

197.6

211.9

Y355M2-6

185

TL11

(350-95×90)

M 24×630

M 24

Y355L1-6

220
