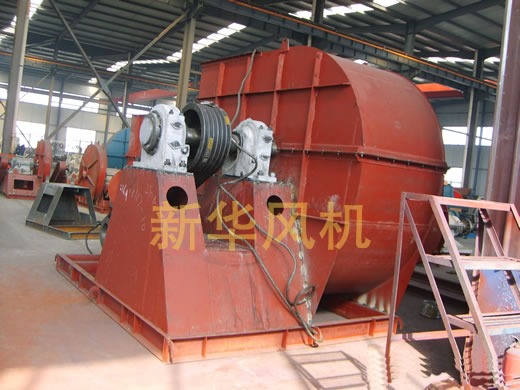

G4-73-18E锅炉通引风机

风机的用途

  G4-73与Y4-73型锅炉通、引风机适用于用火力发电厂中2-670吨／时蒸气锅炉的通、引风机系统。在无其它特殊要求时，G4-73亦可用于矿井通风及一般通风。    通风机输送的介质为空气。最高温度不得超遇80℃：引风机输送的介质为烟气，最高温度不得超遇250℃。    在引风机前，必须加装除尘装置．以保证进入风机的烟气中含尘量少。根据一般电厂使用情况，除尘效率不得低于85％。 风机的型式     1、通风机引风机制成单吸入机号有No8-29.5各13个机号。    2、每种风机又可制成左旋转或右旋转两种形式。从电机一端正视，叶轮按顺时针方向旋转，称为右旋转风机，以"右"表示，如叶轮按逆时针方向旋转，称为左旋转风机，以"左"表示。 ．    3、风机的出风口位置，以机壳的出风口角度表示，见安装图。    4、风机传动方式属D式，电机与风机连接均采用弹性联轴器直联传动。   5、产品全称举例如下：G4-73-11No18D右90度。              Y4-73-11No.18D左0度    其中：G.Y分别表示锅炉通风机与锅炉引风机,最高效率点的压力系敷属０.437，10倍后化整(4)，比传数73，11表示单吸第一次设计，№．18表示叶轮直径1800mm。   风机主要组成部分的结构特性      风机主要由叶轮、机壳、进风口、调节门及传动部分等组成。    1、叶轮：由12片后倾机翼斜切的叶片焊接于弧锥形的前盘于平板形的后盘中间。由于采用了机翼形叶片，保证了风机高效率、低噪声、高强度、同时叶轮又经过动、静平衡校正，因此运转平稳。同一机号的通、引风机叶轮结构全同。    2、机壳：机壳是用钢板焊接而成的蜗形体。单吸入风机的机壳作成三种不同形式：№．8-12机壳作成整体结构，不能上下拆开，№．14-17机壳作成两开式，№．18-29．5机壳作成三开式，对于引风机、蜗形板作了适当加厚以防磨。    3、进风口：收剑式流线的进风口制成整体结构，用螺栓固定在风机入口侧。   4、调节门：用以调节风机流量的装置，轴向安装在进风口前面。调节范围由90°(全闭)到0°(全开)。调节门的板把位置，从进风口方向看，在右侧，封右旋转风机，扳把由下往上推是由全闭到全开方向，封左旋风机，扳把由上往下拉是由全闭到全开方向。   为使调节各部正常工作，必须很好的润滑。对通风机的调节门，采用钙钠基润滑脂润滑。对引风机，因气体温度较高，润滑脂采用三硫化钼高温(260℃)润滑脂，高温运转时仍能保澄润滑作用。№.16以上风机在螺塞处加干油。    5、传动部分：传动部分的主要由优质钢制成，本风机均采用滚动轴承。轴承箱有两种形式：№.8-16用整体的筒式轴承箱，№.18-29.5用二个独立的枕式轴承箱，轴承箱上装有温度计和油位指示器。仅引风机润滑油采用30号机械油，加入油量按油位标志的要求。№.8-16整体筒式轴承箱如采用斡油时，在轴承箱内滚珠一侧应加档油板，其固定槽已予制，引风机储有水冷却装置，因此须加装输水管，耗水量随气温不同而异，一般按O.5-1m3//h考虑。
