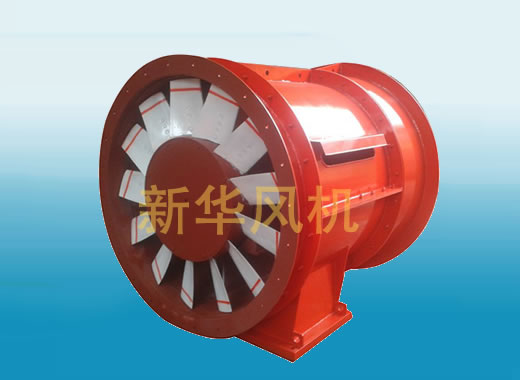

新一代K、DK(K)系列矿用节能风机(原BDK62风机）
1、概述
新一代K、DK系列矿用节能风机，是在原矿用节能风机的基础上，通过技术改进、完善结构、提高性能和扩大机号而设计成功的。该系列风机运转效率更高、噪声更低、性能范围更大，节能效果更为显著。同时主风筒内设有稳流环装置，特性曲线无驼峰，可保证风机在任何阻力状态下都可稳定运转。
为扩大该系列风机的性能范围，满足各类大中小型煤矿山的需要，使低、中、高阻力和大、中、小风量的各类型通风网路，均可选到在高效区运转的主扇、辅扇和多级机站风机，该系列风机采用0.40和0.45两种轮毂比、单机和对旋两种结构型式，即分为K40、K45和DK40、DK45四种。并且K40分别采用4、6、8极电机为三种转速，K45分别采用4、6极电机为二种转速，DK40、DK45均分别为6、8极电机为二种转速。
这样，各个机号与二种轮毂比、二种结构型式和三种转速，按一定的方式“组合”，便使该系列风机共有93种规格。
新一代K系列和DK系列无驼峰矿用节能风机性能范围和主要技术参数，分别见表2和表3。表中所列参考重量为包括电机和扩散器的整机重量。
K40和K45系列风机示意图和外形结构示意图和外形尺寸表，分别见图5和表4、表5。
DK40和DK45系列风机及其扩散器结构示意图和外形尺寸表，分别见图6和表6、表7。
新一代K、DK系列矿用节能风机的型号表示方法(举例)如下：
K40-4-№15
K：矿用风机(“DK”为对旋型矿用风机)
40：轮毂比=0.40(“45”为
=0.45)
4：电机极数为4，n=1450r/min(“6”为6极，n=980r/min；“8”为8极，n=730r/min)
№15：机号为15
K、DK系列风机型号新、旧表示方法对应关系如下表：
|
现风机型号表示方法 |
对应原风机型号表示方法 |
|
(K)K40-4-№ |
K40(A) |
|
(K)K40-6-№ |
K40(B) |
|
(K)K40-8-№ |
K40(C) |
|
(K)DK40-6-№ |
DK40(B) |
|
(K)K45-6-№ |
K45 |
|
(K)DK45-6-№ |
DK45 |
新一代K、DK(K)系列矿用节能风机(原BDK62风机）
1、概述
新一代K、DK系列矿用节能风机，是在原矿用节能风机的基础上，通过技术改进、完善结构、提高性能和扩大机号而设计成功的。该系列风机运转效率更高、噪声更低、性能范围更大，节能效果更为显著。同时主风筒内设有稳流环装置，特性曲线无驼峰，可保证风机在任何阻力状态下都可稳定运转。
为扩大该系列风机的性能范围，满足各类大中小型煤矿山的需要，使低、中、高阻力和大、中、小风量的各类型通风网路，均可选到在高效区运转的主扇、辅扇和多级机站风机，该系列风机采用0.40和0.45两种轮毂比、单机和对旋两种结构型式，即分为K40、K45和DK40、DK45四种。并且K40分别采用4、6、8极电机为三种转速，K45分别采用4、6极电机为二种转速，DK40、DK45均分别为6、8极电机为二种转速。
这样，各个机号与二种轮毂比、二种结构型式和三种转速，按一定的方式“组合”，便使该系列风机共有93种规格。
新一代K系列和DK系列无驼峰矿用节能风机性能范围和主要技术参数，分别见表2和表3。表中所列参考重量为包括电机和扩散器的整机重量。
K40和K45系列风机示意图和外形结构示意图和外形尺寸表，分别见图5和表4、表5。
DK40和DK45系列风机及其扩散器结构示意图和外形尺寸表，分别见图6和表6、表7。
新一代K、DK系列矿用节能风机的型号表示方法(举例)如下：
K40-4-№15
K：矿用风机(“DK”为对旋型矿用风机)
40：轮毂比=0.40(“45”为=0.45)
4：电机极数为4，n=1450r/min(“6”为6极，n=980r/min；“8”为8极，n=730r/min)
№15：机号为15
K、DK系列风机型号新、旧表示方法对应关系如下表：
|
现风机型号表示方法 |
对应原风机型号表示方法 |
|
(K)K40-4-№ |
K40(A) |
|
(K)K40-6-№ |
K40(B) |
|
(K)K40-8-№ |
K40(C) |
|
(K)DK40-6-№ |
DK40(B) |
|
(K)K45-6-№ |
K45 |
|
(K)DK45-6-№ |
DK45 |
新一代K系列无驼峰矿用节能风机性能范围和主要技术参数 表2
|
K K40-8 n=730 r/min |
机号 风量m3/s 全压Pa 功率KW 电机型号 参考重量kg 曲线编号 |
11 5.7-12.4 52-238 4 Y160M1-8 1087 29-25 |
12 7.4-16.1 61-283 5.5 Y160M2-8 1283 29-26 |
13 9.4-20.5 72-332 7.5 Y160L-8 1510 29-27 |
14 11.8-25.6 84-386 11 Y180L-8 1773 29-28 |
15 14.5-31.5 96-443 15 Y200L-8 2578 30-29 |
16 17.6-38.3 109-504 22 Y225M-8 2976 30-30 |
17 21.1-45.9 123-568 30 Y250M-8 3405 30-31 |
18 25.0-54.5 138-637 37 Y280S-8 3905 30-32 |
19 29.4-64.1 154-710 55 Y132S-8 4766 31-33 |
20 34.3-74.7 170-787 75 Y315M-8 6216 31-34 |
21 39.7-86.5 188-867 90 Y315L1-8 6800 31-35 |
22 45.7-99.4 206-952 110 Y315L2-8 7420 31-36 |
23 52.2-113.6 225-1041 132 Y355M-8 8616 32-37 |
24 59.3-129.1 245-1133 160 Y355M-8 9317 32-38 |
25 67.0-146 266-1229 200 Y355L-8 11666 32-39 |
26 75.4-164.2 288-1330 250 Y450S3-8 13638 32-40 |
|
K K40-6 N=980r/min |
机号 风量m3/s 全压pa 功率kw 电机型号 参考重量kg 曲线编号 |
7 2.0-4.3 38-174 1.1 Y90L1-6 350 18-09 |
8 3.0-6.4 49-227 2.2 Y112M-6 468 19-10 |
9 4.2-9.1 62-287 3 Y132S-6 603 19-11 |
10 5.8-12.5 77-355 5.5 Y132M2-6 924 19-12 |
11 7.7-16.7 93-429 7.5 Y160M-6 1137 1913 |
12 9.9-21.7 111-510 15 Y180L-6 1395 19-14 |
13 12.6-27.5 130-599 18.5 Y200L-6 1650 19-15 |
14 15.8-34.4 150-695 30 Y225M-6 1952 19-16 |
15 19.4-42.3 173-798 37 Y250M-6 2828 19-17 |
16 23.6-51.4 197-908 55 Y280M-6 3364 19-18 |
17 28.3-61.6 222-908 75 Y315S-6 4042 20-19 |
18 33.6-73.1 249-1149 90 Y315M-6 4591 20-20 |
19 39.5-86.0 277-1280 110 Y315L-6 5061 20-21 |
20 46.0-100.3 307-1418 160 Y355M-6 7009 20-22 |
21 53.3-116.1 339-1563 200 Y355M-6 7703 20-23 |
22 61.3-113.4 372-1716 250 Y355L-6 8924 20-24 |
|
K K40-4 n=1450 r/min |
机号 风量m3/s 全压pa 功率kw 电机型号 参考重量kg 曲线编号 |
8 4.4-9.5 108-497 5.5 Y132S-4 508 18-01 |
9 6.2-13.5 136-629 11 Y160M-4 682 18-02 |
10 8.5-18.6 168-776 15 Y160L-4 1015 18-03 |
11 11.3-24.7 203-939 30 Y200L-4 1308 18-04 |
12 14.7-32.1 242-1118 37 Y225S-4 1563 18-05 |
13 18.7-40.8 284-1312 55 Y250M-4 1890 18-06 |
14 23.4-50.9 329-1521 90 Y280M-4 2365 18-07 |
15 28.7-62.6 378-1746 110 Y315S-4 3528 18-08 |
|
|
|
|
|
|
|
|
