简介
K系列矿用节能风机，是冶金工业矿山节能推广站于80年代初研制成功的。它具有气动效率高，能够与通风网路很好匹配，节电效果极为显著的独特优点；并且叶片安装角可调，可反转反风，运转噪声较低；同时采用电机与叶轮直联的结构，整体稳定性好，安装方便，安全可靠，维修容易，装置局阻低；它作为主扇，其装置的土建工程量很小，可节能大量投资；它适于安装在井下，是多级机站通风系统理想的机站风机。
因此，十几年来K系列矿用节能风机得到了极为广泛的应用，使其成非煤矿山最主要的通风设备。截止目前，全国冶金、有色、黄金、化工、建材和核工业等系统的六百多家矿山，应用了K系列矿用节能风机。其中上海梅山冶金公司铁矿、鲁中冶金矿山公司张家洼和小官庄铁矿，鞍钢弓长岭井下矿，武钢大冶，程潮和金山店铁矿，酒钢镜铁山铁矿，邯邢矿山局玉石洼和西石门铁矿，湖北大冶有色金属公司铜绿山铜矿，金川有色金属公司二矿，辽宁红透山铜矿和五龙金矿，河北铜矿和金厂峪金矿，内蒙红花沟金矿，山东招远、三山岛、焦家和新城金矿等等，各个系统的大、中型重点骨干矿山所用的主扇、辅扇和局扇，普遍采用了K系列矿用节能风机，均取得了理想的技术效果和经济效益。
K系列矿用节能风机包括JK、DJK系列局扇、DK40、DK45系列主扇和K40、K45系列主辅扇。新一代K系列矿用节能风机设有稳流环装置，特性曲线无驼峰，效率更高，性能更好，规格更多，适应范围更广，大、中、小型的各类非煤矿山，均可从中选到适用的主扇、辅扇、局扇和各级机站风机。
热忱欢迎单位和各类矿山，选用由冶金工业矿山节能推广站于研制、由我厂生产的K系列矿用节能风机。
高效节能低噪声

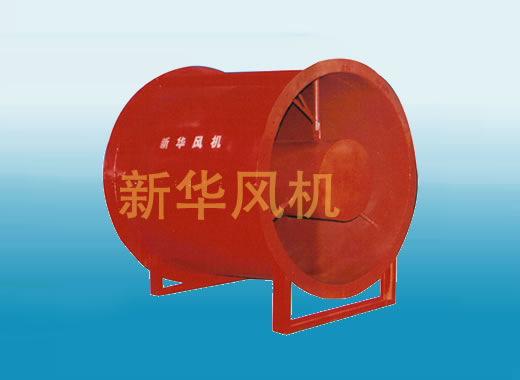

JK系列矿用局部扇风机
高效节能低噪声的JK系列矿用局部扇风机（简称局扇），是根据冶金、有色、黄金、化工、建材和核工业等各类非煤矿山局部通风的需要设计的，适用于各种规格断面的井巷掘进通风、采场和电耙道引风、无底柱分段采矿法进行路通风、其它局部通风以及某些辅助通风。也可用于隧道施工、地下工程施工等需要用风筒送风的场合通风。
JK系列局扇的设计，综合考虑了各类局部通风作业面所需的排尘排烟风量、风筒送风距离、常用风筒规格、风阻值，以及矿井内的使用条件等。JK系列局扇分为单级工作轮JK－1№（参见图1）、双级工作轮JK-2№（参见图2）和对旋运转DJK等三类。JK40系列风扇（带前、后消声器）的结构参见图3，DJK50系列对旋局扇（带前、后消声器）的结构参见图4。其中JK40系列局扇和DJK50系列对旋局扇可以直接安装在巷道底板上，也可以悬挂安装在巷道的帮壁上或顶板下。
JK系列局扇具有以下特点：
（1）运转效率高。单级和双级工作轮最高全压效率分别为92%和83%，对旋型最高全压效率为85%，比原JF系列局扇提高20～30%，具有明显的节电效果。
（2）规格齐全，适应性强。局扇的风量和全压的值有各种不同的组合，送风距离从80米到600米不等（串联运用送风距离可达1200米以上），可满足用户各种不同的需要。
（3）体积较小，重量较轻，移动灵活方便。在其性能与JF系列局扇基本相同时，体积减少20～30%，重量减轻20～30%。
（4）噪声较低。在空矿场合实测1№.4局扇的噪声不超过86dB(A)。如果用户对局扇的噪声有特殊要求，我厂可配套消声器，请在订货时作出说明。
JK系列局扇的电机均为2极，其转速2860～2930r/min。
JK系列局扇的主要技术参数，见表1。
JK系列局扇的系列和机号（型号）表示方法如下：
JK 58 － 1 №.4
JK：矿用局部扇风机（“DJK”为对旋局扇）
58：轮毂比
＝0.58，“56”为
＝0.56
“67”为
＝0.67，“55”为
＝0.55
“40”为
＝0.40，“50”为
＝0.50
1：单级工作轮，“2”为双级工作轮
№.4：机号为4，工作轮直径D＝400mm；“№.3”，机号为3，D＝300mm，
JK系列高效节能低噪矿用局扇主要技术参数
|
局扇型号 |
电机 功率 (KW) |
风量 （m3/s） |
全压 (Pa) |
最小风 筒直径 (mm) |
送风 距离 （m） |
重量 （Kg） |
外形尺寸（mm） |
||
|
D |
L |
H |
|||||||
|
JK58-1№3 |
1.5 |
0.9～1.4 |
928～575 |
300 |
80 |
51 |
390 |
486 |
230 |
|
JK58-1№3.5 |
3 |
1.5～2.4 |
1263～752 |
350 |
150 |
74 |
450 |
562 |
260 |
|
JK58-1№4 |
5.5 |
2.2～3.5 |
1648～1020 |
400 |
200 |
115 |
520 |
649 |
290 |
|
JK58-1№4.5 |
11 |
3.1～5.0 |
2093～1295 |
450 |
300 |
135 |
585 |
728 |
320 |
|
JK58-2№4 |
11 |
2.2～3.5 |
2923～1811 |
400 |
400 |
130 |
520 |
877 |
290 |
|
JK55-2№4.5 |
11 |
3.0～5.2 |
2276～1275 |
450 |
300 |
140 |
543 |
704 |
375 |
|
JK55-1№5 |
11 |
4.2～6.6 |
1726～1324 |
450 |
200 |
135 |
600 |
535 |
400 |
|
JK56-1№3.15 |
2.2 |
1.4～2.1 |
853～588 |
300 |
80 |
53 |
374 |
634 |
193 |
|
JK56-1№4 |
4 |
2.1～3.4 |
1275～981 |
400 |
150 |
96 |
477 |
682 |
240 |
|
JK67-1№4.5 |
7.5 |
2.6～4.2 |
2256～1177 |
400 |
250 |
145 |
540 |
760 |
270 |
|
JK67-2№4.5 |
11 |
2.8～4.3 |
3237～1471 |
400 |
400 |
195 |
540 |
860 |
270 |
|
BJK67-1№5.25 |
28 |
4.0～6.3 |
3776～2648 |
500 |
600 |
420 |
620 |
1364 |
310 |
|
JK40-1№5.5 |
5.5 |
4.3～5.1 |
633～475 |
550 |
120 |
720 |
653 |
3800 |
336.5 |
|
JK40-1№6.5 |
11 |
7.1～8.4 |
884～663 |
650 |
140 |
742 |
772 |
3800 |
396 |
|
JK40-1№7 |
15 |
8.8～10.5 |
1025～769 |
700 |
140 |
795 |
830 |
4100 |
425 |
|
JK40-1№7.5 |
22 |
10.9～12.9 |
1177～883 |
750 |
150 |
824 |
890 |
4100 |
455 |
|
JK40-1№8 |
30 |
13.2～15.6 |
1339～1005 |
800 |
150 |
848 |
950 |
4350 |
485 |
|
DJK50-1№5.5 |
2×5.5 |
4.8～5.8 |
1182～515 |
550 |
180 |
948 |
653 |
3800 |
336.5 |
|
DJK50-1№6.5 |
2×11 |
7.9～9.5 |
1651～719 |
650 |
200 |
1120 |
772 |
3800 |
396 |
|
DJK50-1№7 |
2×15 |
9.9～11.9 |
1915～834 |
700 |
200 |
1207 |
830 |
4100 |
425 |
|
DJK50-1№7.5 |
2×22 |
12.2～14.6 |
2198～957 |
750 |
220 |
1293 |
890 |
4100 |
455 |
|
DJK50-1№8 |
2×30 |
14.8～17.8 |
2501～1089 |
800 |
220 |
1340 |
950 |
4350 |
485 |
