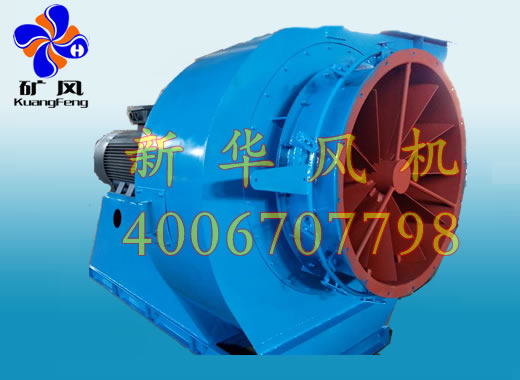

GY6-51锅炉通引机

GY6-51锅炉通引机
GY6-51锅炉通引机
产品描述：G5-51、Y5-51№8-29.5D锅炉离心送、引风机
在线订购

用　　　　途

G、Y6-51型锅炉送引风机适用于35t/h～410t/h循环流化床锅炉送引风系统，该系统风机也可用于除尘、矿井通风及一般通风系统。

送风机输送的介质为空气，引风机输送的介质为烟气或含杂质的颗粒气体。含杂质浓度小于200mg/m³时叶轮可用五年以上，如含杂质大也可使用，但使用寿命相对缩短，送引风机最高使用温度不得超过250℃。

型　　　式

1、送、引风机通常制成单吸入型式。

2、每种风机又可制成左旋或右旋两种型式。从电机一端正视，叶轮按顺时针方向旋转者称为右旋风机，以“右”表示，反之，称为左旋风机，以“左”表示。

3、 D式风机用机壳出风口角度表示。F式风机进出风口，以朝气箱的进口机过的出口角度。表示方法：出风口45°/进风口135°。

4、风机传动方式为D式（悬臂结构），采用弹性联轴器直联传动。

特　　　点

1、该系列风机设计是以经过一年多模型试验定型的空气动力学略图为依据并采用了“具有可调式进风口”、“斜锥式进风口”的专利技术；高强度耐磨叶轮、防漏油轴承箱、调心式调节门等先进的专利技术成果。

2、高效工况范围宽，机号排列密集，容易等到高效工点。

3、 “具有可调式进风口”专利技术优点为：

在风机安装时可随意调整进风口和叶轮的轴向、径向间隙。

风机运行时如有磨擦，可将进风口调整到适当位置。

风机检修时可将进风口沿轴向调至与叶轮脱开位置，因而能方便地垂直吊出转子；具有“斜锥式进风口”的专利技术，消除了进风口前的强蜗流，保证进气稳定性。

4、高强度耐磨叶轮：叶轮采用近径、后向单板叶片，减少气流冲击，稳定性好，电机不易过载，克服了原4-73型机翼形空心叶片磨穿后内部进灰、非工作面积灰引发振动等不良现象，引风机叶片易磨损部位采用了风机专用的耐磨焊条堆焊，大大延长了风机寿命。该型风机压力系数高、周速低、噪声小，因而实用性好。

5、防漏油轴承箱

　采用搭接式甩油环，将高速旋转的轴承带起的油甩至轴承箱内壁，流回油池；半圆式铝质油封除方便检修和防止磨擦事故外，可沿轴向增大阻力将部分稀油截回油池；外侧压盘根是将少量的稀油挡住；轴承箱上部设有通气塞，减小了轴承箱的微正压，保证不漏油，防尘性能好。

6、调心调节门

调节门导叶片支点处设有调心轴承，在运行及调节过程中无“死”点，因而调节灵活省力，安全可靠，保证了执行机构电机不过载。

7、 D式采用进口轴承，减小振动，使风机运行可靠。

8、该风机配套齐全：
　　调节门、联轴器罩、进出风口反法兰、整机地脚螺栓，进出风口软联接，大、中型号配有测振仪表，根据需要亦可配成套执行机构，减振器和消声器等。

9、有关参数提供齐全：

主要件重量、静动载荷转子飞轮矩、调节门阻力矩及外形等。持有系列样本，即可作施工设计。

10、产品质量重点措施：

① 按国标及行业标准进行设计和制造。

② 风机性能依据风机模型试验进行相似换算而得。

③ 风机叶轮直径大于2m或周速超过100m/s按标准进行无损探伤。

④ 叶轮周速高时采用加强式叶片，引风机叶片易磨部分采用风机专用耐磨焊条堆焊，现场磨损后用户可自行堆焊。

⑤ 风机进出风口均设有软联接带，以防因管道或风机变形而产生的应力干涉。

⑥ No17以上风机设有振动保护装置，防止机组因振动而损坏。

性能的选择与应用

（一）风机的性能

风机的性能以流量、全压、主轴转速，轴功率和效率等参数表示。选择曲线和性能表所给参数均指标准状况下风机之性能，所谓标准状况即：

送风机－温度t₁=20℃,大气压力P_bo=101325Pa, 气体密度ρ1＝1.2kg/m³

引风机－温度t₁=140℃,大气压力P_bo=101325Pa, 气体密度ρ1＝0.85kg/m³

选择曲线与性能表中性能均指调节叶片为全开0°时的性能，订货时以性能表为准。风机性能试验全压值的偏差不超过设计全压值的±5%。

风机使用条件与上述不符时，按下式换算。

1、改变介质ρ，转速n时

全压：P=P₁()²　　　流量：Q＝Q₁

轴功率：N＝N₁()³　内效率：η＝η

2、大气压力P_b及其温度t改变时

① 送风机：

全压：P＝P₁　　流量：Q＝Q₁

轴功率：N＝N₁　内效率：η＝η

② 引风机：

全压：P＝P₁　　流量：Q＝Q₁

轴功率：N＝N₁　内效率：η＝η

式中：

P₁—性能表中的全压 (Pa)	n—性能表中转速（r/min）
Q₁ —性能表中的流量 (m³/h)	ρ—输送气体密度（kg/m³）
N₁—性能表中轴功率(kw)	n—使用条件下风机转速（r/min）
Pb –使用地方大气压 (Pa)	P—使用条件下风机全压(Pa)
Pb0 –标准大气压 101325(Pa)	Q—使用条件下风机流量(m³/h)
t—输送气体温度（℃）	N—使用条件下风机所需轴功率（kw）

③ 所需功率按下式换算：

N＝K

式中：Q、P、η分别为风机的流量(m³/h)、全压（Pa）、内效率（%）

0.98－风机的机械效率

K　－电动机容量储备系数，对送风机取1.15，对引风机取1.3

选用电动机功率一般不低于所需功率的数值。

（二）性能表中的性能，是按模型试验数据换算而得

（三）流量过多或不足时的处理：

在使用时，常常发生流量过多或不足的现象，产生这现象的原因很多，如果是在使用过程中发生流量时大时小的现象，主要是由于管网阻力时大时小，如果是在使用过程中，经过较长时间逐渐减少或在短时期突然减少，主要是由于管网堵塞。

在风机新安装后，进行正式运转时发生流量大或不足现象的原因主要有下列几点：

1、管网阻力实际值与计算值相差过大

由一般管网特性方程式：P＝KQ²，式中K－阻力系数

如实际值K小于计算K时则流量增大，反之则流量减小。

2、选择时未考虑风机本身全压值偏差△P的影响，当风机实际值为正差时，则流量增大，为负差时，则流量减小。

3、在风机新安装后开始正式运转或在使用过程中流量过大或过小时，可用下列方法之一消除之：

①控制调节门的开闭程度。

②增减风机转速。

③调换新的压力较高或低的风机。

④改变管网阻力系数K。

当调节门全开时，流量仍嫌过小，此时可设法改变管网使阻力系数减小以增加流量，也可增加转数和调换压力较高的风机，但转数不得大于性能表中最大转数。

安装、调整和试运转

在安装前首先应备齐安装所用材料工具，并对风机各部分进行检查，对叶轮、主和轴承等机件更应特别细致检查，如发现损伤，应予修复，然后用煤油清洗轴承箱内部。

（一）在安装过程中必须注意：

1、在一些结合面上，为了防止生锈，减少拆卸困难，应涂少许润滑脂或机械油。

2、在上接合面的螺栓时，如有定位销钉，应首先将其打紧，再拧紧螺栓。

3、检查机壳及其它壳体内部，不应有掉入和遗留的工具或杂物。

（二）安装要求：

1、按图纸所位置及尺寸进行安装，为得到高效率，特别要保证进风口与叶轮的间隙尺寸。为运行安全滚动轴承外套联轴器的轴向间隙。

2、保证主轴的水平度，测量风机主轴与电机轴同心度及联轴器端面的不平行度，两轴不同心度允差0.05mm。

3、安装调节门时，注意不要装反，要保持进气方向与叶轮旋向一致。

4、安装风机进出口管道时，重量不应加于机壳。

5、全部安装后，进行总检验，合格后方可进行运转试验。

（三）风机的试运转

机械运转试验应首先在无载荷即关闭进口管道闸门或调节门的情况下运转，如运转情况良好，然后再满载荷的正常工况（规定的全压和流量）的情况下连续运转，至规定的时间后，如无异常现象发生，方可投入生产。

对于修理安装后试运转时间不应少于30分钟，对新安装后试运转时间不少于2小时。

操　　　　作

（一）风机的操作规程：

风机启动前，应进行下列准备工作

1、关闭调节门。

2、检查风机各部的间隙尺寸、转动部分与固定部分有无刮蹭现象。

3、在叶轮径向、联轴器附近均不许站人。

4、检查轴承箱油位是否达标。

5、检查电器线路及仪表是否正确。

6、检查冷却部分是否正常。

当风机启动后，达到正常转数时，逐渐开大调节门直至规定负荷为止。

运转过程中轴承温升不得于高于40℃表温不高于80℃。如温升过高可通水冷却，一般按0.5～1m3/h考虑，效果不佳可适当加大通水量。

（二）风机的紧急停车：

下列情况下，必须进行紧急停车：

1、风机有剧烈噪音。

2、轴承温度剧烈上升。

3、风机剧烈振动或有撞击声。

维　　　　　护

1、风机设备不许带病运行。

2、对风机设备的调试和修理，必须停机断电。

3、温度计、油标的灵敏性应定期进行检查。

4、每次拆修应更换润滑油外，正常的情况下3～6个月更换一次润滑油。

5、定期清除风机内部积灰、污垢及水等杂质，并防止锈蚀。

故　障　原　因　一　览　表

故障名称	产生原因
轴承箱剧烈振动	1、风机轴与电机轴不同心，联轴器歪斜。 2、机壳或进风与叶轮磨擦。 3、基础的刚度不够或不牢固。 4、叶轮铆钉松动或叶轮变形。、 5、叶轮轴盘与轴松动，联轴器螺栓活动 6、机壳与支架，轴承箱与支，轴承箱盖与座等联接部位螺栓松动。 7、风机进出气管道的安装不良，产生振动。 8、转子不平衡。 9、风机叶片磨损，或叶片有污垢。
轴承温升过高	1、轴承箱剧烈振动。 2、润滑脂质量不良，变质，或填充过多和含有灰尘，砂粒、污垢等杂质。 3、轴承箱盖、座联接螺栓之紧力过大或过小。 4、轴与滚动轴承安装歪斜，前后两轴承不同心。 5、滚动轴承损坏。
电动机电流过大和温升过高	1、开车时进气管道内闸门或节流阀未关。 2、流量超过规定值。 3、风机输送之气体密度过大，使压力过大。 4、电动机输入电压过低或电源单相断电。 5、联轴器联接不正，皮圈过紧或间隙不匀。 6、受轴承箱剧烈的影响。

单　机　成　套　供　应　范　围

1、通风机1台

2、地脚螺栓1整套

3、联轴器护罩1付

4、温度计8－16号为2只双金属带电接点温度计，17－31.5F2只双金属温度计和2只铂热电阻。

5、进出风口软联接。

6、电动机（不带电气设备）一台（以定货合同为准）。

订　货　需　知

订货时必须说明风机型号、转速、风量、风压、介质温度、进出风口角度及旋转方向，电动机型号等参数。

风机性能以性能表为准。

G6-51-1　锅炉离心引风机性能与选用件对照表

机号	转速r/min	序号	全压Pa	流量m³/h	内效率%	内功率kw	轴功率kw	所需功率kw	电动机		联轴器			滚动轴承型号
									型号	功率kw	型号或代号	风机轴	电机轴
8D	1450	1 2 3 4 5 6 7 8	2745 2701 2612 2479 2346 2214 2036 1859	11000 13200 15400 17600 19800 22000 24200 26400	75 78 81 83 82 80 77 74	11.2 12.7 13.8 14.6 15.7 16.9 17.8 18.4	11.4 13 14.1 14.8 16.1 17.3 18.1 18.8	13.1 14.9 16.2 17 18.5 19.8 20.9 21.6	Y160L-4 380V	15	5-65×42	65×140	42×110	3616
									Y180M-4 380V	18.5	5-65×48		48×110
									Y180L-4 380V	22
9D	1450	1 2 3 4 5 6 7 8	3474 3418 3306 3138 2969 2801 2577 2353	15700 18800 21900 25000 28100 31300 34400 37500	75 78 81 83 82 80 77 74	20.2 22.9 24.8 26.3 28.3 30.4 32 33.1	20.6 23.4 25.3 26.8 28.8 31.1 32.6 33.8	23.7 26.9 29.1 30.8 33.2 35.7 37.5 38.9	Y200L-4 380V	30	5-65×55	65×140	55×110	3616
									Y225M-4 380V	45	5-65×60		60×140
10D	1450	1 2 3 4 5 6 7 8	4289 4220 4081 3874 3666 3459 3182 2905	21500 25800 30000 34300 38600 42900 47200 51500	75 78 81 83 82 80 77 74	34.2 38.8 42 44.5 47.9 51.5 54.2 56.2	34.9 39.6 42.8 45.4 48.9 52.6 55.3 57.3	40.1 45.5 49.3 52.2 56.3 60.5 63.6 65.9	Y225M-4 380V	45	5-65×60	65×140	60×140	3616
									Y250M-4 380V	55	5-65×65		65×140
									Y280S-4 380V	75	5-65×75		75×140
11D	1450	1 2 3 4 5 6 7 8	5190 5106 4938 4688 4436 4185 3850 3515	28600 34300 40000 45700 51400 57100 62800 68500	75 78 81 83 82 80 77 74	55 62 68 72 77 83 87 90	56 64 69 73 79 85 89 92	65 73 79 84 91 97 102 106	Y280S-4 380V	75	6-75×75	75×140	75×140	3620
									Y280M-4 380V	90
									Y315S-4 380V	110	7-75×80		80×170

注：进口压力P＝101325Pa，进口温度t=20℃,介质密度ρ＝1.2kg/m³,未注电压均为6000V。未注联轴器型号均为F2508A。

G6-51-1　锅炉离心引风机性能与选用件对照表

机号	转速r/min	序号	全压Pa	流量m³/h	内效率%	内功率kw	轴功率kw	所需功率kw	电动机		联轴器			滚动轴承型号
									型号	功率kw	型号或代号	风机轴	电机轴
11D	960	1 2 3 4 5 6 7 8	2275 2238 2164 2055 1944 1834 1688 1541	18900 22700 26500 30300 34000 37800 41600 45400	75 78 81 83 82 80 77 74	15.9 18.1 19.7 20.8 22.4 24.1 25.3 26.3	16.3 18.5 20.1 21.3 22.8 24.6 25.8 26.8	18.7 21.2 23.1 24.5 26.3 28.2 29.7 30.8	Y200L2-6 380V	22	6-65×55	75×140	55×110	3620
									Y225M-6 380V	30	6-75×60		60×140
12D	1450	1 2 3 4 5 6 7 8	6176 6077 5877 5579 5279 4981 4582 4183	37100 44600 51800 59300 66700 74100 81600 89000	75 78 81 83 82 80 77 74	85 97 104 111 119 128 135 140	87 98 107 113 122 131 138 143	100 113 123 130 140 150 158 164	Y315S-4 380V	110	7-75×80	75×140	80×170	3620
									Y315M1-4 380V	132
									Y315M2-4 380V	160
12D	960	1 2 3 4 5 6 7 8	2707 2664 2576 2445 2314 2183 2008 1834	24600 29500 34300 39300 44200 49100 54100 59000	75 78 81 83 82 80 77 74	24.7 28 30.3 32.2 34.6 37.2 39.2 40.6	25.2 28.6 30.9 32.8 35.4 38 40 41.4	28.9 32.8 35.6 37.7 40.7 43.7 46 47.7	Y250M-6 380V	37	6-75×65	75×140	65×140	3620
									Y280S-6 380V	45	6-75×75		75×140
									Y280M-6 380V	55
13D	1450	1 2 3 4 5 6 7 8	7248 7132 6897 6547 6196 5846 5378 4909	47200 56700 65900 75400 84800 94300 104000 113000	75 78 81 83 82 80 77 74	127 144 156 165 178 191 202 208	129 147 159 169 182 195 206 212	149 169 183 194 209 225 237 244	Y315M1-4 380V	185	7-75×90	75×140	90×170	3620
									Y315M2-4 380V	200
									Y355-4 6000V	250	9507×4		100×210

注：进口压力P＝101325Pa，进口温度t=20℃,介质密度ρ＝1.2kg/m³,未注电压均为6000V。未注联轴器型号均为F2508A。

G6-51-1　锅炉离心引风机性能与选用件对照表

机号	转速r/min	序号	全压Pa	流量m³/h	内效率%	内功率kw	轴功率kw	所需功率kw	电动机		联轴器			滚动轴承型号
									型号	功率kw	型号或代号	风机轴	电机轴
13D	960	1 2 3 4 5 6 7 8	3177 3126 3023 2870 2716 2563 2357 2152	31200 37500 43700 50000 56200 62400 68700 74900	75 78 81 83 82 80 77 74	36.7 41.7 45.3 48 52 55.5 58.4 60.5	37.5 42.6 46.2 49 53 56.1 59.6 61.7	43.1 49 53.2 56.4 61 65 69 71	Y280M-6 380V	55	7-75×75	75×140	75×140	3620
									Y315S-6 380V	75	7-75×80		80×170
14D	1450	1 2 3 4 5 6 7 8	8406 8270 7999 7592 7186 6779 6237 5694	58900 70700 82500 94200 106000 118000 130000 141000	75 78 81 83 82 80 77 74	183 208 226 239 258 278 293 301	187 212 231 244 263 283 298 308	215 244 266 281 303 326 343 354	Y355-4	250	9507×4	105×210	100×210	SKF 6324 22324 CC/W33
										280
										315
									Y400-4	355			110×210
14D	960	1 2 3 4 5 6 7 8	3685 3625 3506 3328 3149 2972 2734 2496	39000 46900 54500 62300 70200 78100 86100 93400	75 78 81 83 82 80 77 74	53 60 66 69 75 81 85 88	54 61 67 71 76 82 87 89	62 70 77 81 88 95 100 103	Y315S-6 380V	75	7-105×80	105×210	80×170	SKF 6324 22324 CC/W33
									Y315M1-6 380V	90
									Y315M2-6 380V	110
15D	1450	1 2 3 4 5 6 7 8	9650 9494 9183 8716 8248 7782 7159 6537	72400 86900 101000 116000 130000 144000 158000 172000	75 78 81 83 82 80 77 74	259 294 318 338 363 389 408 422	264 300 325 345 371 397 416 431	304 345 373 397 426 457 479 495	Y400-4	355	8-105×110	105×210	110×210	SKF 6324 22324 CC/W33
										400
										450
										500

注：进口压力P＝101325Pa，进口温度t=20℃,介质密度ρ＝1.2kg/m³,未注电压均为6000V。未注联轴器型号均为F2508A。

G6-51-1　锅炉离心引风机性能与选用件对照表

机号	转速r/min	序号	全压Pa	流量m³/h	内效率%	内功率kw	轴功率kw	所需功率kw	电动机		联轴器			滚动轴承型号
									型号	功率kw	型号或代号	风机轴	电机轴
15D	960	1 2 3 4 5 6 7 8	4230 4162 4025 3821 3616 3412 3138 2865	48100 57700 66900 76800 86100 96000 105000 115000	75 78 81 83 82 80 77 74	75 86 92 98 105 114 119 124	77 87 94 100 108 116 121 126	88 100 108 115 124 133 139 145	Y315L1-6 380V	110	8-105×80	105×210	80×170	SKF 6324 22324 CC/W33
									Y315L2-6 380V	132
									Y355M1-6 380V	160	8-105×90		90×170
15D	730	1 2 3 4 5 6 7 8	2446 2470 2327 2209 2091 1973 1814 1657	36600 43900 50900 58400 65500 73000 79800 87400	75 78 81 83 82 80 77 74	33.2 38.6 40.6 43.2 46.4 50 52.2 54.4	33.8 39.4 41.4 44.1 47.3 51 53.3 55.5	33.9 45.3 47.7 50.7 54.4 58.7 61.3 63.8	Y280M-8 380V	45	7-105×75	105×210	75×140	SKF 6324 22324 CC/W33
									Y315S-8 380V	55			80×170
									Y315M1-8 380V	75	7-105×80
16D	1450	1 2 3 4 5 6 7 8	10980 10803 10447 9917 9385 8855 8146 7437	88100 106000 123000 140000 158000 176000 193000 211000	75 78 81 83 82 80 77 74	358 408 441 465 502 541 567 589	366 416 450 474 513 552 579 601	420 479 517 545 589 635 666 691	Y400-4	500	8-105×110	105×210	110×210	SKF 6324 22324 CC/W33
										560
									Y450-4	630	10-105×130		120×210
										710
16D	960	1 2 3 4 5 6 7 8	4813 4735 4579 4347 4114 3881 3571 3260	58300 70200 81400 92700 105000 117000 128000 140000	75 78 81 83 82 80 77 74	104 118 128 135 146 158 165 171	106 121 130 138 149 161 168 175	122 139 150 158 172 185 193 201	Y335M1-6 380V	160	7-105×90	105×210	90×170	SKF 6324 22324 CC/W33
									Y355M2-6 380V	185	8-105×100		100×210
									Y355M3-6 380V	200

注：进口压力P＝101325Pa，进口温度t=20℃,介质密度ρ＝1.2kg/m³,未注电压均为6000V。未注联轴器型号均为F2508A。

G6-51-1　锅炉离心引风机性能与选用件对照表

机号	转速r/min	序号	全压Pa	流量m³/h	内效率%	内功率kw	轴功率kw	所需功率kw	电动机		联轴器			滚动轴承型号
									型号	功率kw	型号或代号	风机轴	电机轴
16D	730	1 2 3 4 5 6 7 8	2783 2738 2648 2514 2379 2244 2065 1885	44300 53400 61900 70500 79800 89000 97300 106000	75 78 81 83 82 80 77 74	45.7 52.1 56.2 59.3 64.3 69.3 72.5 75	46.6 53.1 57.4 60.5 65.6 70.8 74 76.5	53.6 61.1 66.0 69.6 75.5 81.4 85.1 88	Y315M1-8 380V	75	7-105×80	105×210	80×170	SKF 6324 22324 CC/W33
									Y315M2-8 380V	90
17D	960	1 2 3 4 5 6 7 8	5433 5345 5169 4907 4644 4381 4031 3680	69900 84200 97600 111000 126000 140000 154000 168000	75 78 81 83 82 80 77 74	141 160 173 182 198 213 224 232	144 164 177 186 202 217 229 237	165 188 203 214 233 250 263 272	Y355M2-6 380V	200	9510×4	140×250	100×210	SKF 6232 22232 CC/W33
									Y355-6	250			100×210
									Y400-6	280			110×210
17D	730	1 2 3 4 5 6 7 8	3142 3091 2989 2837 2685 2533 2331 2128	53200 64000 74200 84400 95800 106000 117000 128000	75 78 81 83 82 80 77 74	61.9 70.5 76.1 80.1 87.1 93.2 98.4 102	63.2 71.9 77.6 81.8 88.9 95.1 100 104	72.6 82.7 89.3 94 102 109 115 120	Y315M2-8 380V	90	9510×4	140×250	80×170	SKF 6232 22232 CC/W33
									Y315M3-8 380V	110
									Y315M2-8 380V	132			90×170
18D	960	1 2 3 4 5 6 7 8	6091 5992 5795 5501 5206 4912 4519 4126	83000 100000 116000 132000 150000 166000 183000 199000	75 78 81 83 82 80 77 74	187 213 231 243 265 283 298 308	191 218 235 248 270 289 304 315	220 250 271 285 310 332 350 362	Y355-6	250	9510×4	140×250	100×210	SKF 6232 22232 CC/W33
									Y400-6	280			110×210
										315
										355

注：进口压力P＝101325Pa，进口温度t=20℃,介质密度ρ＝1.2kg/m³,未注电压均为6000V。未注联轴器型号均为F2508A。

G6-51-1　锅炉离心引风机性能与选用件对照表

机号	转速r/min	序号	全压Pa	流量m³/h	内效率%	内功率kw	轴功率kw	所需功率kw	电动机		联轴器			滚动轴承型号
									型号	功率kw	型号或代号	风机轴	电机轴
18D	730	1 2 3 4 5 6 7 8	3522 3465 3351 3181 3010 2840 2613 2386	63100 76000 88200 100000 114000 126000 139000 151000	75 78 81 83 82 80 77 74	82.3 93.8 101 106 116 124 131 135	84 95.7 103 109 119 127 134 138	96.6 110 119 125 136 146 154 159	Y315M3-8 380V	110	9510×4	140×250	80×170	SKF 6232 22232 CC/W33
									Y315M2-8 380V	132			90×170
									Y355M2-8 380V	160			100×210
19D	960	1 2 3 4 5 6 7 8	6787 6676 6457 6129 5801 5473 5035 4597	97600 118000 136000 155000 176000 195000 215000 234000	75 78 81 83 82 80 77 74	245 281 301 318 346 371 391 404	250 286 307 324 355 378 398 412	288 329 353 373 406 435 458 474	Y400-6	315	9510×4	140×250	110×210	SKF 6232 22232 CC/W33
										355
										400
									Y450-6	450	10-140×130		130×250
										500
19D	730	1 2 3 4 5 6 7 8	3924 3860 3734 3544 3354 3165 2911 2658	74200 89700 103000 118000 134000 148000 163000 178000	75 78 81 83 82 80 77 74	108 123 132 140 152 163 171 178	110 126 135 143 155 166 175 181	127 145 155 164 179 191 201 208	Y355M2-8 380V	160	9510×4	140×250	100×210	SKF 6232 22232 CC/W33
									Y355M3-8 380V	185
									Y355M4-8 380V	200
20D	960	1 2 3 4 5 6 7 8	7520 7397 7155 6791 6428 6064 5579 5094	114000 138000 159000 181000 205000 227000 251000 273000	75 78 81 83 82 80 77 74	318 364 390 411 446 478 505 522	324 371 398 420 455 488 515 533	373 427 458 483 524 561 593 613	Y450-6	450	10-140×13	140×250	130×250	SKF 6232 22232 CC/W33
										500
										560
										630

注：进口压力P＝101325Pa，进口温度t=20℃,介质密度ρ＝1.2kg/m³,未注电压均为6000V。未注联轴器型号均为F2508A。

G6-51-1　锅炉离心引风机性能与选用件对照表

机号	转速r/min	序号	全压Pa	流量m³/h	内效率%	内功率kw	轴功率kw	所需功率kw	电动机		联轴器			滚动轴承型号
									型号	功率kw	型号或代号	风机轴	电机轴
20D	730	1 2 3 4 5 6 7 8	4348 4277 4137 3927 3717 3506 3226 2946	86700 105000 121000 138000 156000 173000 191000 208000	75 78 81 83 82 80 77 74	140 160 172 181 196 211 222 230	142 163 175 185 200 215 227 235	164 188 201 213 231 247 261 270	Y355M3-8 380V	185	9510×4	140×250	100×210	SKF 6232 22232 CC/W33
									Y400-8	220			110×210
										250
										280
21D	960	1 2 3 4 5 6 7 8	8290 8155 7888 7487 7087 6686 6151 5616	132000 158000 184000 210000 237000 263000 291000 316000	75 78 81 83 82 80 77 74	405 459 498 526 569 611 645 666	414 468 508 537 581 623 658 680	476 538 584 617 617 716 757 782	Y450-6	560	10-140×130	140×250	130×250	SKF 6332 22332 CC/W33
										630
									Y500-6	710	10-140×140		140×250
										800
21D	730	1 2 3 4 5 6 7 8	4794 4716 4562 4330 4098 3866 3556 3247	100000 120000 140000 160000 180000 200000 221000 240000	75 78 81 83 82 80 77 74	178 202 219 232 250 268 284 293	181 206 223 237 255 274 289 298	208 236 257 272 293 315 333 343	Y400-8	280	10-140×110	140×250	110×210	SKF 6332 22332 CC/W33
									Y450-8	355	10-140×130		130×250
21D	580	1 2 3 4 5 6 7 8	3026 2977 2880 2733 2587 2440 2245 2050	79500 95400 111000 127000 143000 159000 175000 191000	75 78 81 83 82 80 77 74	89.1 101 110 116 125 135 142 147	90.9 103 112 119 129 137 145 150	105 119 129 136 147 158 166 172	Y450-10	220	10-140×130	140×250	130×250	SKF 6332 22332 CC/W33

注：进口压力P＝101325Pa，进口温度t=20℃,介质密度ρ＝1.2kg/m³,未注电压均为6000V。未注联轴器型号均为F2508A。

G6-51-1　锅炉离心引风机性能与选用件对照表

机号	转速r/min	序号	全压Pa	流量m³/h	内效率%	内功率kw	轴功率kw	所需功率kw	电动机		联轴器			滚动轴承型号
									型号	功率kw	型号或代号	风机轴	电机轴
22D	960	1 2 3 4 5 6 7 8	9099 8950 8658 8217 7778 7337 6750 6164	152000 182000 212000 241000 273000 302000 334000 363000	75 78 81 83 82 80 77 74	512 580 629 663 719 769 813 840	523 592 642 676 734 785 830 857	601 681 739 778 844 903 954 986	Y500-6	710	10-140×140	140×250	140×250	SKF 6332 22332 CC/W33
										900
										1000
22D	730	1 2 3 4 5 6 7 8	5261 5175 5006 4751 4498 4242 3903 3564	116000 140000 161000 183000 208000 230000 254000 276000	75 78 81 83 82 80 77 74	226 258 276 291 317 339 358 369	231 263 282 297 323 346 365 377	265 303 324 341 372 398 420 433	Y450-8	315	10-140×130	140×250	130×250	SKF 6332 22332 CC/W33
										355
										400
										450
22D	580	1 2 3 4 5 6 7 8	3321 3267 3160 2999 2839 2678 2464 2250	92200 111000 128000 145000 165000 183000 202000 219000	75 78 81 83 82 80 77 74	113 129 139 146 159 170 180 185	116 132 142 149 162 174 183 189	133 152 162 171 186 200 211 217	Y450-10	220	10-140×130	140×250	130×250	SKF 6332 22332 CC/W33
23.5D	960	1 2 3 4 5 6 7 8	10380 10214 9879 9376 8875 8372 7703 7033	185000 224000 258000 295000 333000 370000 408000 443000	75 78 81 83 82 80 77 74	711 815 874 926 1001 1076 1134 1170	726 831 892 945 1022 1098 1157 1193	835 956 1026 1086 1175 1262 1330 1372	Y500-6	1000	10-140×140	140×250	140×250	SKF 6332 22332 CC/W33
									Y560-6	1120	9518×4		160×300
										1250
										1400

注：进口压力P＝101325Pa，进口温度t=20℃,介质密度ρ＝1.2kg/m³,未注电压均为6000V。未注联轴器型号均为F2508A。

G6-51-1　锅炉离心引风机性能与选用件对照表

机号	转速r/min	序号	全压Pa	流量m³/h	内效率%	内功率kw	轴功率kw	所需功率kw	电动机		联轴器			滚动轴承型号
									型号	功率kw	型号或代号	风机轴	电机轴
23.5D	730	1 2 3 4 5 6 7 8	6003 5906 5712 5422 5131 4841 4455 4066	140000 168000 196000 224000 252000 280000 310000 336000	75 78 81 83 82 80 77 74	311 353 384 406 438 471 498 513	318 361 392 415 447 480 508 523	365 415 451 477 514 552 585 602	Y450-8	400	10-140×130	140×250	130×250	SKF 6332 22332 CC/W33
									Y500-8	500	10-140×140		140×250
										560
										630
23.5D	580	1 2 3 4 5 6 7 8	3789 3728 3606 3423 3239 3056 2812 2567	112000 136000 156000 177000 202000 222000 246000 267000	75 78 81 83 82 80 77 74	157 181 193 203 222 236 250 257	160 184 197 207 226 241 255 263	184 212 226 238 260 277 293 302	Y450-10	220	10-140×130	140×250	130×250	SKF 6332 22332 CC/W33
										250
										280
										315
25D	730	1 2 3 4 5 6 7 8	6794 6683 6464 6136 5808 5478 5041 4603	169000 203000 236000 270000 305000 338000 373000 406000	75 78 81 83 82 80 77 74	425 483 523 554 600 643 678 702	434 493 534 566 612 656 692 716	499 567 614 651 704 754 796 823	Y500-8	630	10-140×140	140×250	140×250	SKF 6332 22332 CC/W33
									Y560-8	710
										800	9518×4		160×300
25D	580	1 2 3 4 5 6 7 8	4289 4219 4080 3873 3666 3458 3182 2905	134000 161000 188000 215000 242000 369000 296000 323000	75 78 81 83 82 80 77 74	213 242 263 269 301 323 340 352	217 247 268 274 307 330 347 359	250 284 309 316 353 379 399 413	Y450-10	280	10-140×130	140×250	130×250	SKF 6332 22332 CC/W33
										355
									Y500-10	400	10-140×140		140×250
