概述

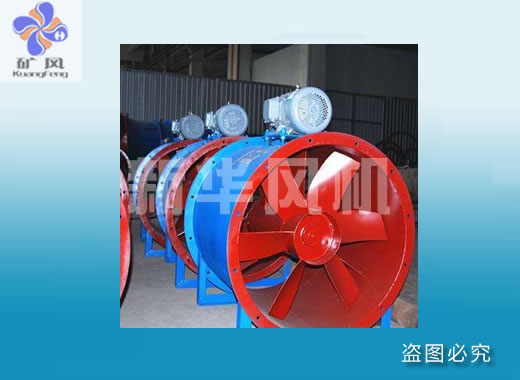

T30I(GD30K2-12)型轴流通风机是在FBZ-11型轴流通风机的基础上进行修改设计的。可代替CZL－11型长轴流通风机。输送对电动机有害之气体，它可为管道的一部分，联结于管道中间使用，适用于化工系统，造纸行业及其他工业输送各种60℃以下的介质的有害气体。
GD30K2-12型轴流通风机按叶轮直径可分为：№6、7、8、9、10五个机号，按性能的要求叶片数为四片、六片；安装角度为：15度、20度、25度、30度共四种角度。
本风机最大特点是：

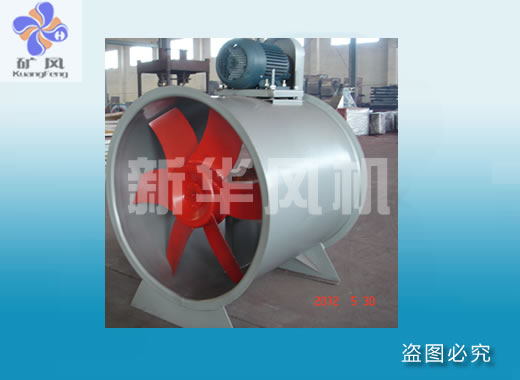

电动机装在风筒上部，三角带传动，有可调的电机座板支承电动机，可适当的调节中心距。传动组固定在风筒中央的密封筒内与介质隔离的。因此风机可以输送潮性的及其他有害于电动机的气体。本风机可以用改变转数的方法达到改变风量和风压的目的。
本风机由一般钢材焊接制成，如果输送含有腐蚀性的、易燃性的气体等可在订货时明确提出。
安装与维护
1、安装前应检查各部是否有损坏和变形零件是否齐全，全部正常、齐全后再进行安装。
2、安装前应详细检查联结部分是否松动现象，叶轮与风筒间间隙是否合适，旋转部分是否灵活，与固定部分是否磨碰，察看风筒是否有异物，如有应于清除。
3、安装前应详细检查轴承润滑情况是否良好，如长期封存未使用者，应换新润滑脂。
4、安装时机座应与地面自然吻合，不得强行联结，以免机座变形。
5、安装完毕后，应仔细检查地脚螺栓是否拧紧，并进行试运转。
6、轴承工作温度不超过65℃，工作时如有特殊杂音或过分振动者则应停车检查。
7、设备应有人维护，其检查修理期限视工作情况而定，应经常更换轴承润滑脂，换油时不得有异物混入。
性能规范表 叶片数4
|
机号№ |
叶轮 |
主轴转速r/min |
序号 |
全压pa |
流量m3/h |
叶片角度 |
电动机 |
主轴槽轮 |
电机槽轮 |
三角带型号 |
外形尺寸(长×宽×高)mm |
重量不带电机(kg) |
||
|
直径mm |
周速m/sec |
型号 |
功率kw |
|||||||||||
|
6 |
600 |
45.5 |
1450 |
1 2 3 4 |
167 167 177 187 |
7200 9500 11300 13150 |
15 20 25 30 |
Y90S-4 |
1.1 |
95×25—A2 |
95×22—A2 |
A1245 |
600×645×980 |
60 |
|
Y100L1-4 |
2.2 |
95×28—A2 |
||||||||||||
|
30.2 |
960 |
1 2 3 4 |
74 74 78 81 |
4800 6300 7550 8700 |
15 20 25 30 |
Y90S-6 |
0.75 |
95×22—A2 |
||||||
|
7 |
700 |
53.1 |
1450 |
1 2 3 4 |
226 226 235 245 |
11500 14100 18000 20900 |
15 20 25 30 |
Y100L1-4 |
2.2 |
112×30—A2 |
112×30—A2 |
A1422 |
700×755×1115 |
115 |
|
Y112M-4 |
4 |
112×30—A4 |
112×30—A4 |
|||||||||||
|
35.2 |
960 |
1 2 3 4 |
93 93 98 103 |
7650 10000 12000 19900 |
15 20 25 30 |
Y90L-6 |
1.1 |
112×30—A2 |
112×22—A2 |
|||||
|
8 |
800 |
60.7 |
1450 |
1 2 3 4 |
294 294 314 324 |
17300 22000 27000 31300 |
15 20 25 30 |
Y132S-4 |
5.5 |
132×30-B3 |
132×32-B3 |
B1651 |
800×855×1270 |
136 |
|
Y132M-4 |
7.5 |
132×30-B4 |
132×38-B4 |
|||||||||||
|
40.2 |
960 |
1 2 3 4 |
128 128 137 145 |
11400 14900 17800 20600 |
15 20 25 30 |
Y100L-6 |
1.5 |
132×30-B2 |
132×28-B2 |
B1600 |
||||
|
Y112M-6 |
2.2 |
|||||||||||||
|
9 |
900 |
45.2 |
960 |
1 2 3 4 |
157 157 177 183 |
16200 21200 23200 29300 |
15 20 25 30 |
Y112M-6 |
2.2 |
142×35-B2 |
142×28-B2 |
B1753 |
900×960×1390 |
204 |
|
Y132M1-6 |
4 |
142×35-B3 |
142×32-B3 |
|||||||||||
|
10 |
1000 |
50.2 |
1 2 3 4 |
206 206 226 235 |
22600 29700 35400 41000 |
15 20 25 30 |
Y132M1-6 |
4 |
165×35-B2 |
165×32-B2 |
B1956 |
1000×1060×1560 |
222 |
|
|
Y160M-6 |
7.5 |
165×35-B4 |
165×35-B4 |
|||||||||||
性能规范表 叶片数6
|
机号№ |
叶轮 |
主轴转速r/min |
序号 |
全压pa |
流量m3/h |
叶片角度 |
电动机 |
主轴槽轮 |
电机槽轮 |
三角带型号 |
外形尺寸(长×宽×高)mm |
重量不带电机(kg) |
||
|
直径mm |
周速m/sec |
型号 |
功率kw |
|||||||||||
|
6 |
600 |
45.5 |
1450 |
1 2 3 4 |
186 206 216 235 |
7800 9700 12000 14000 |
15 20 25 30 |
Y90S-4 |
1.1 |
95×22—A2 |
95×22—A2 |
A1245 |
600×645×980 |
60 |
|
Y100L1-4 |
2.2 |
95×22—A3 |
95×28—A3 |
|||||||||||
|
30.2 |
960 |
1 2 3 4 |
78 88 98 104 |
5170 6430 7940 9270 |
15 20 25 30 |
Y90S-6 |
0.75 |
95×25—A2 |
95×22—A2 |
|||||
|
7 |
700 |
53.1 |
1450 |
1 2 3 4 |
255 284 304 314 |
12500 15000 19000 22500 |
15 20 25 30 |
Y100L1-4 |
2.2 |
112×30—A2 |
112×28—A2 |
A1422 |
700×755×1115 |
115 |
|
Y112M-4 |
4 |
112×30—A4 |
112×32—A4 |
|||||||||||
|
35.2 |
960 |
1 2 3 4 |
103 118 128 137 |
8270 9930 12600 14900 |
15 20 25 30 |
Y90L-6 |
1.1 |
112×30—A2 |
112×22—A2 |
|||||
|
8 |
800 |
60.7 |
1450 |
1 2 3 4 |
334 373 392 412 |
18100 22650 27900 33200 |
15 20 25 30 |
Y132S-4 |
5.5 |
132×30-B3 |
132×32-B3 |
B1651 B1600 |
800×855×1270 |
136 |
|
Y132M-4 |
7.5 |
132×30-B4 |
132×38-B4 |
|||||||||||
|
40.2 |
960 |
1 2 3 4 |
147 157 167 177 |
12000 15000 18500 22000 |
15 20 25 30 |
Y100L-6 |
1.5 |
132×30-B2 |
132×28-B2 |
|||||
|
Y112M-6 |
2.2 |
|||||||||||||
|
9 |
900 |
45.2 |
960 |
1 2 3 4 |
186 206 216 235 |
17500 21500 26800 32000 |
15 20 25 30 |
Y112M-6 |
2.2 |
142×35-B2 |
142×28-B2 |
B1753 |
900×960×1390 |
204 |
|
Y132M1-6 |
4 |
142×35-B2 |
142×32-B2 |
|||||||||||
|
10 |
1000 |
50.2 |
1 2 3 4 |
226 255 275 284 |
24000 30000 36000 43000 |
15 20 25 30 |
Y132M1-6 |
4 |
165×35-B2 |
165×32-B2 |
B1956 |
1000×1060×1560 |
222 |
|
|
Y160M-6 |
7.5 |
165×35-B4 |
165×38-B4 |
|||||||||||
外形尺寸
|
机号 |
风筒 |
基础尺寸 |
地脚螺栓孔尺寸 |
安装尺寸总高 |
中心高 |
|||||
|
内径Φ1 |
孔径Φ2 |
外径Φ3 |
孔数n-Φ |
长孔距 |
宽孔距 |
支架宽 |
N-Φ |
|||
|
6 |
606 |
645 |
680 |
8-10 |
562 |
400 |
500 |
4-18 |
969 |
380 |
|
7 |
709 |
755 |
795 |
12-12 |
650 |
500 |
600 |
4-20 |
1133 |
447.5 |
|
8 |
809 |
855 |
895 |
12-12 |
750 |
600 |
700 |
4-20 |
1286 |
497 |
|
9 |
909 |
960 |
1005 |
12-12 |
828 |
700 |
800 |
4-22 |
1384 |
565.5 |
|
10 |
1009 |
1060 |
1105 |
12-12 |
928 |
700 |
800 |
4-22 |
1411 |
616 |
