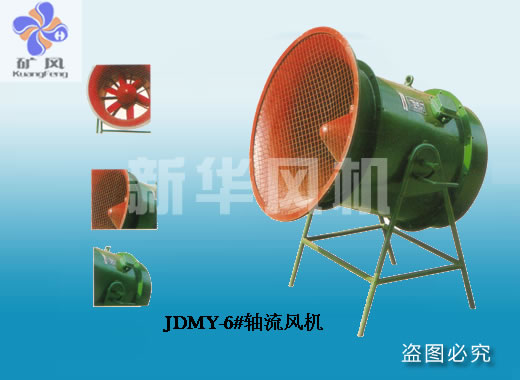

JDMY-6轴流通风机

一、产品简介

本产品由上海交通大学最新设计、试制的赶超世界先进水平的新一代产品，并于一九八六年通过技术鉴定，鉴定测试本产品的气动性能指标按国标GB1236-76，噪声特性按国标GB2888-82的规定。鉴定测试本产品的各项性能指标均已达到或超过原设计指标（附组织鉴定单位结论）。测试鉴定由上海机械学院，上海化工设计院，上海城市建设学院七院，七○四研究所上海交大动力工程系，同济大学声学研究所，上海市环保局，上海通用机械研究所，上海市劳动局保护等单位的教授、副教授、高级工程师、工程师等参加。上海异型钢管厂、建筑安装公司、上钢一厂等试用单位亦出席了鉴定会并提供了用户报告。

二、产品特点

鉴定会认定本产品具有如下特点：

1、该型风机通流部分设计先进、结构合理、变工况范围宽、整机重量轻、适用面广、节能省材等优越性。

2、该型风机在设计工况下，风机效率达88.8%，噪声级为80.3dB(A)，比A声级为24.6dB(A)，重量为110公斤。与目前所知的西德、意大利、丹麦、瑞典、日本等各国同类产品相比已达到并已部分超过它们的性能指标。为此鉴定组认为该型风机的气动与噪声性能已经相当于80年代初期国际同类产品的先进水平。

3、ZFMY-6型风机风量大、节能、噪声低、压头适中、射程远、用料省、适合于冶炼、轧钢、炉窑、船台及其它高温岗位和管道通风降温用。试用期间受到用户好评。具有较大的劳动保护和环境保护的意义。该产品已由本厂的，投入生产，本厂设备先进、工艺合理、技术力量雄厚，对产品均经过性能测试及质量检验。本厂的经营宗旨是：保证质量，实行三包，信守合同，交货及时，欢迎用户来人来函洽谈。

三、使用维护注意事项

1、安装使用前应检查通风机是否因包装、运输不当变形损坏。如有缺陷需修整后方能安装使用。

2、安装时要检查风机各连接部位有无松动，叶片与风筒的间隙应均匀，不得碰擦。

3、风机安装时，通风管道的重量不准加在机壳上，安装风管应另加支撑。若进风口不接管道时应安装集流器（喇叭口），以改善气体流动。

4、作岗位风机使用时，风机应安放平稳，作管道风机使用时，底座应与基础结合平面自然贴合，则应加垫垫平，不得敲打法兰盘或强制连接以防变形。

5、风机安装完毕后，必须先拨动叶轮，检查是否有过紧或碰擦现象。叶轮应转动灵活自如，方可进试运转

6、按规定要求正确连接电源。

7、注意检查叶轮旋转方向，应与筒体箭头方向一致，不得反转运行。

8、通风机长期停用再重新使用时，亦须进行全面检查及试运转，然后再投入正常运转。

9、通风机在正常使用中应每月进行定期检查。经常注意风机在运转中有无异常声响，振动以及电流过大现象，发现问题需及时修理排除，以延长风机使用寿命。

四、主要性能和简图表

1、型号说明：

J        D         M         Y           6

2、主要性能参数：
