使 用 说 明 书

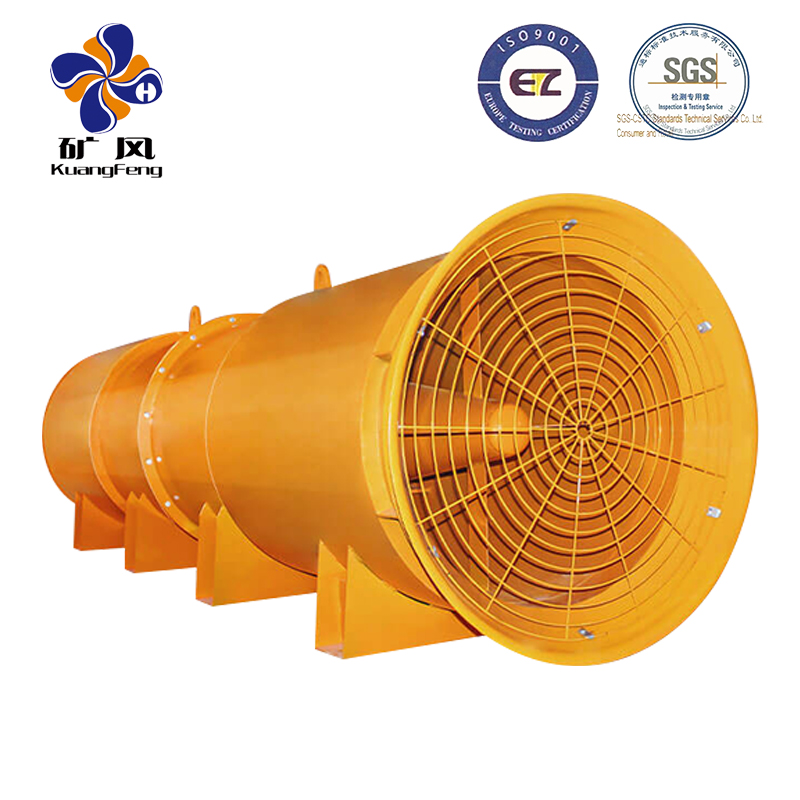

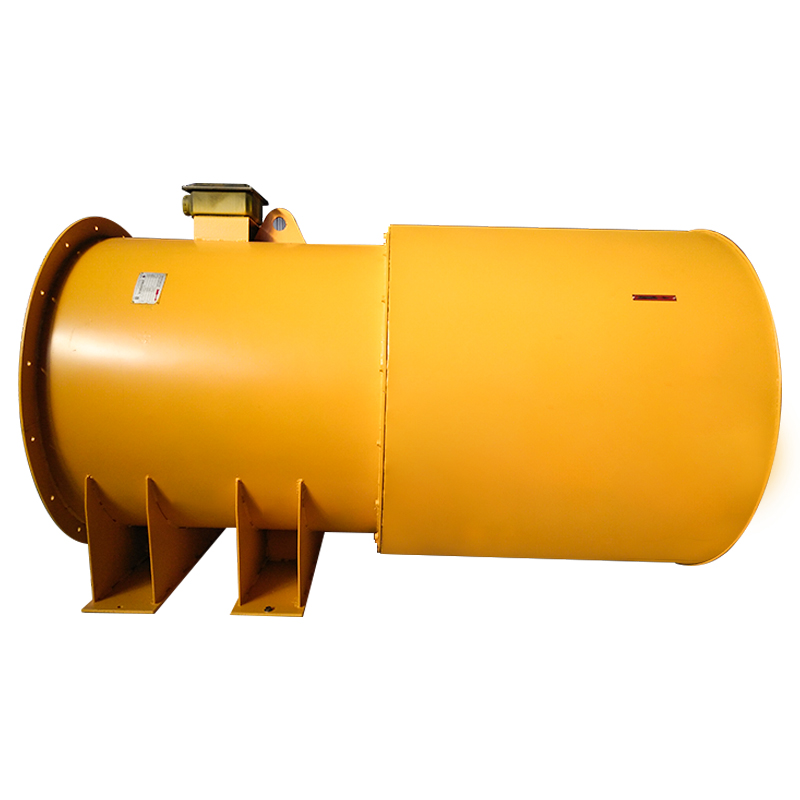

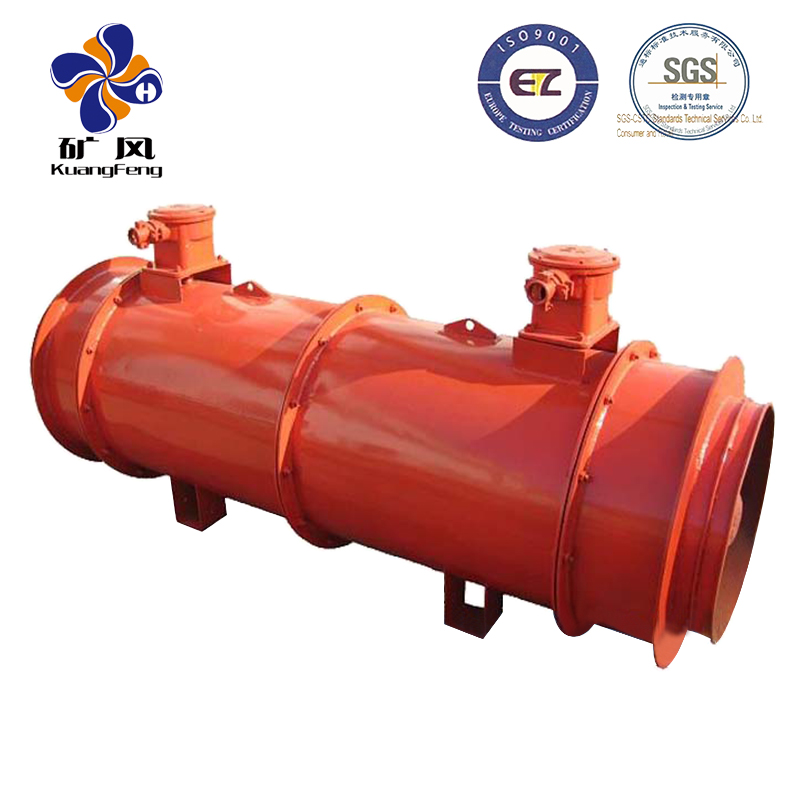

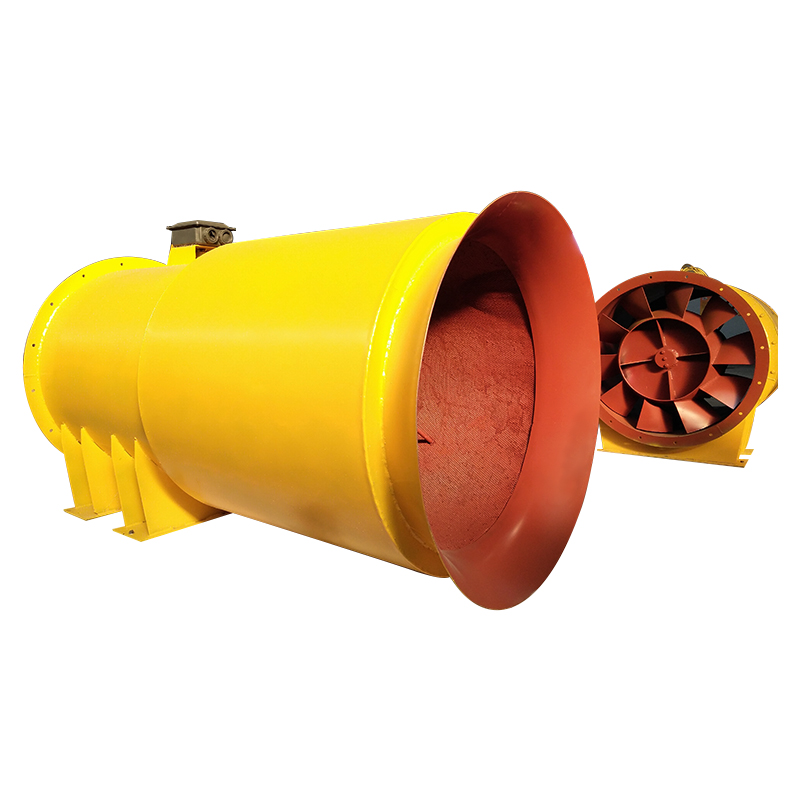

SDF系列对旋隧道轴流局部通风机，是由淄博新华风机有限公司在总结国内现有对旋式轴流局扇结构与技术性能的基础上进行研制、并生产新一代用途广泛的新型节能局部通风机。该产品具有结构合理、规格齐全、效率高、节能效果明显、噪音低、送风距离远等特点。根据不同的通风阻力要求，即可整机使用又可分级使用，从而减少通风电耗、节约能源。巷道长度在2000m以内可不移动风机正常送风，减少了工人的劳动强度，节约通风时间，是煤矿井下局部通风的理想设备。同时，它亦可用于冶金、有色、黄金、化工、造船和陶瓷工业等高压通风场合。其结构特征为矿用隔爆型、对旋、消声、轴流式。
解决隧道风机结露现象：
1、隧道风机可以增加送风量，把风速设置到最大，有条件的时候打开调节阀。
2、水平孔调整水平百叶窗，将其吹走，使百叶窗排气后不结露。
3、尽量减少开门次数，检查外界房间的气密性。
4、通过风机出风口进入隧道时，可插入一层薄薄的塑料绝缘材料。在多个出口喷洒疏水性材料将有助于防止冷凝。为了提高隧道通风机的工作效率，需要对隧道通风机进行正常的维修和运行，以延长隧道通风机的使用寿命。
应用范围
隧道射流风机是一种特殊的轴流风机，主要用于公路、铁路、地铁等隧道的纵向通风系统，提供全部推力；也可用于半横向通风系统或横向通风系统的敏感部位，如隧道的进出口，以诱导气流或排烟。
SDF系列对旋隧道轴流局部通风机技术性能参数表
|
机号 |
转速r/min |
风量m3/min |
全压Pa |
电动机型号 |
配用功率kW |
额定电压(V) |
单台电机 额定电流(A) |
|
№4.0 |
2900 |
136～89 |
256～2050 |
YBF90L-2 |
2×2.2 |
420 |
4.85/2.79 |
|
150～100 |
325～2500 |
YBF100L-2 |
2×3 |
420 |
6.4/3.7 |
||
|
165～109 |
375～3040 |
YBF112M-2 |
2×4 |
420 |
8.1/4.7 |
||
|
№5.0 |
2900 |
217～145 |
275～2060 |
YBF112M-2 |
2×4 |
420 |
8.1/4.7 |
|
240～161 |
325～2540 |
YBF132S1-2 |
2×5.5 |
420 |
11.1/6.4/3.7 |
||
|
266～178 |
400～3155 |
YBF132S2-2 |
2×7.5 |
420 |
14.8/8.66/4.97 |
||
|
№5.6 |
2900 |
286～188 |
275～2850 |
YBF132S2-2 |
2×7.5 |
420 |
14.8/8.66/4.97 |
|
324～215 |
375～3690 |
YBF160M1-2 |
2×11 |
420 |
21.6/12.6/7.2 |
||
|
358～238 |
440～4560 |
YBF160M2-2 |
2×15 |
420 |
28.8/17.0/9.6 |
||
|
№6.3 |
2900 |
410～237 |
400～4775 |
YBF160M2-2 |
2×15 |
420 |
28.8/17.0/9.6 |
|
442～256 |
460～5475 |
YBF160L-2 |
2×18.5 |
420 |
35.5/20.5/11.8 |
||
|
468～274 |
525～6125 |
YBF180M-2 |
2×22 |
420 |
41.0/24.4/13.67 |
||
|
518～318 |
640～7310 |
YBF200L1-2 |
2×30 |
420 |
56.9/32.9/18.5 |
||
|
№7.1 |
2900 |
608～352 |
523～6228 |
YBF200L1-2 |
2×30 |
420 |
56.9/32.9/18.5 |
|
652～377 |
602～7163 |
YBF200L2-2 |
2×37 |
420 |
67.9/40.3/22.6 |
||
|
696～402 |
686～8161 |
YBF225M-2 |
2×45 |
420 |
82.1/48.4/27.4 |
||
|
№8.0 |
2900 |
817～473 |
605～7200 |
YBF225M-2 |
2×45 |
420 |
82.1/48.4/27.4 |
|
874～506 |
692～8230 |
YBF250M-2 |
2×55 |
420 |
102.6/59.3/34.3 |
||
|
970～560 |
850～9950 |
YBF2-280S-2 |
2×75 |
420 |
134/77/44.2 |
||
|
№9.0 |
1450 |
831～480 |
394～4710 |
YBF200-4 |
2×30 |
420 |
56.8/32.8/19.0 |
|
890～520 |
450～5120 |
YBF2-225S-4 |
2×37 |
420 |
70.0/40.0/23.2 |
||
|
950～550 |
520～6170 |
YBF2-225M-4 |
2×45 |
420 |
85.0/50.0/29.0 |
||
|
№10.0 |
1450 |
1171～677 |
514～6131 |
YBF250M-4 |
2×55 |
420 |
102.7/59.2/34.3 |
|
1300～750 |
630～7540 |
YBF2-280S-4 |
2×75 |
420 |
140/81.0/47.0 |
||
|
1380～800 |
710～8520 |
YBF2-280M-4 |
2×90 |
420 |
167/96/55.5 |
||
|
№11.2 |
1450 |
1650～950 |
650～7690 |
YBF2-280M-4 |
2×90 |
420 |
167/96/55.5 |
|
1770～1020 |
750～8790 |
YBF2-315S-4 |
2×110 |
420 |
201/116/67.2 |
||
|
1880～1090 |
850～9930 |
YBF2-315M-4 |
2×132 |
420 |
240/139/80.5 |
