矿用风机

矿用通风机

产品描述：1. 矿用风机有杰出的逆向送风功能。
2.最高功率高，高效运转规模广。
3.矿用风机静压功率高，传动功率高。
在线订购

工作原理

矿用离心式通风机工作时，电动机通过传动装置带动叶轮旋转，叶片流道之间的空气随叶片旋转而旋转，从而获得离心力。经叶端被抛出叶轮进入机壳。进入机壳以后，速度会逐渐的减小，压力随之升高，然而，在叶片入口处的压力相应减小。就在这样反复的工作中，产生离心力后，有压力的作用使风流源源不断的流动。对于矿用轴流式通风机其工作时，主要是依靠动轮转动时，气流沿等半径的圆柱面旋绕流出。

结构

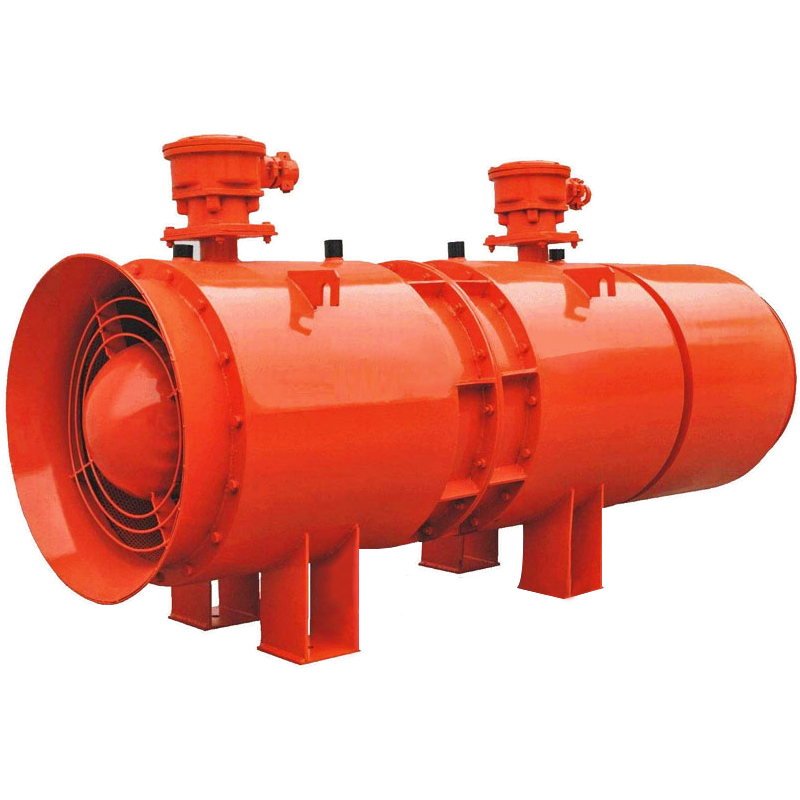

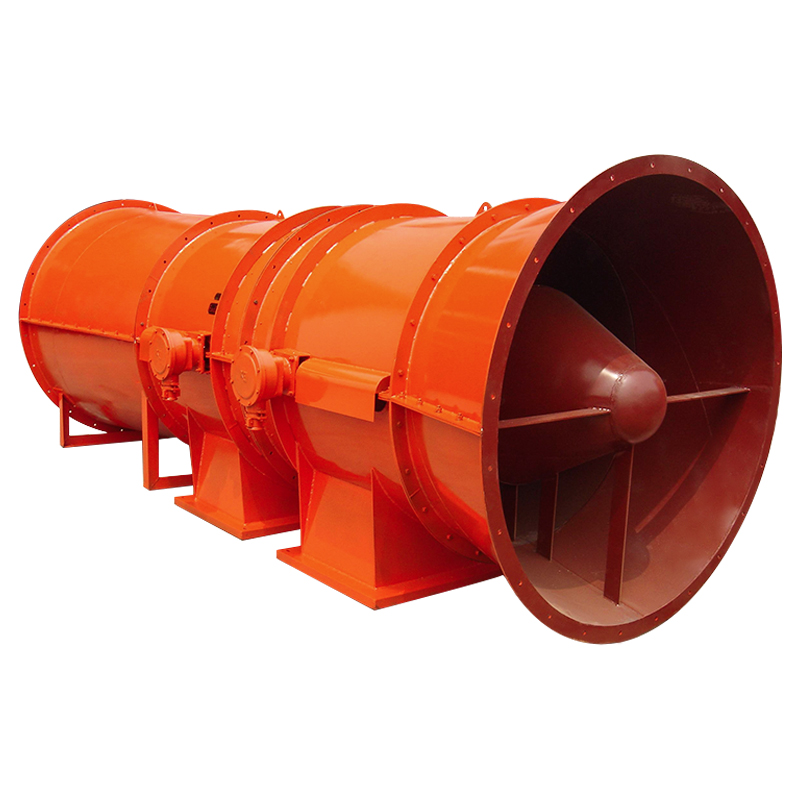

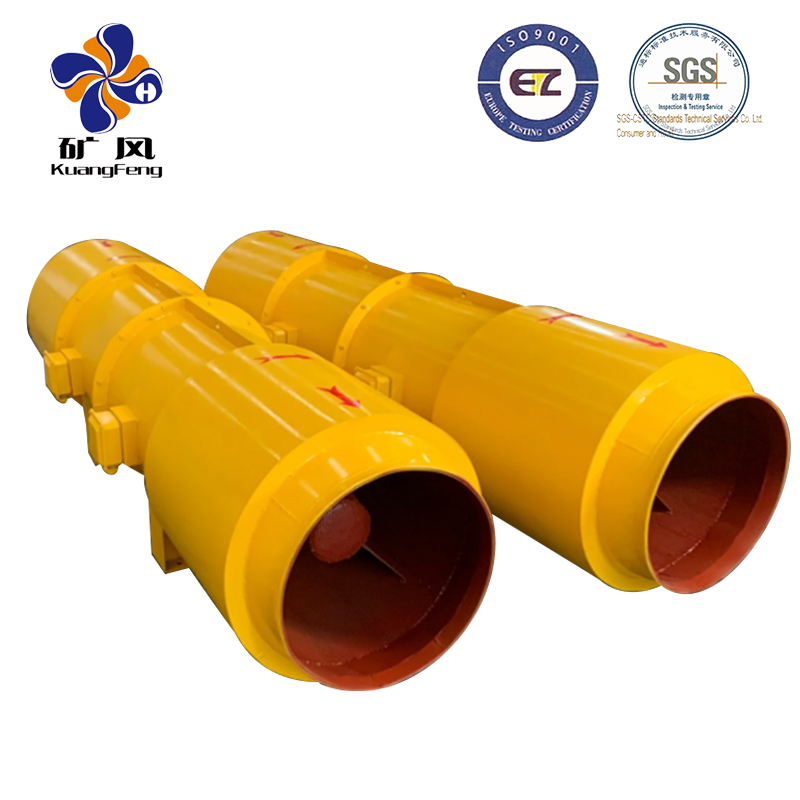

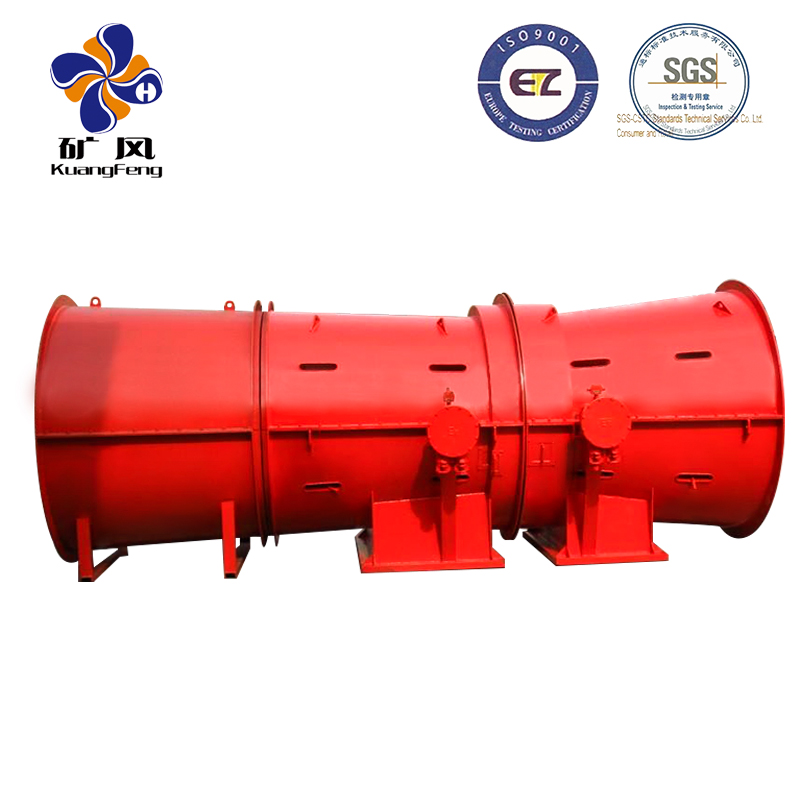

矿用风机由集风器、机壳、电动机、叶轮、扩散筒、风筒接头等部分组成，通风机外壳及结构件用钢板焊接而成，内筒用孔板焊接而成，内衬消声材料：电动机被密封在内尺道内，与风道内的乏风隔离，电动机为 YBF 系列隔爆型风机用二极三相异步电动机采用380V/660V 电压等级，通风机叶轮采用特殊材料制作，防静电、无摩擦火花。由电机冷却风轮所输送的气流进行冷却，电机与新鲜风流相通。

产品参数

系列	型号	风量(m³/S)	静压 (Pa)	功率(KW)
FBCDZ-4- 1450r/min	12	6.9～17.5	990～2860	2×45
	12	7.4～18.7	1130～3270	2×55
	13	8.8～22.2	1160～3360	2×75
	13	9.4～23.8	1330～3840	2×90
FBCDZ-6- 980r/min	12	6.3～24.2	450～1414	2×15
		6.5～26.0	515～1625	2×18.5
		6.8～27.5	580～1825	2×22
		7.2～30.5	674～2121	2×30
		7.4～32.8	775～2440	2×37
	13	9.4～33.7	605～1754	2×30
	13	8.1～38.5	792～2490	2×45
	14	11.8～29.8	701～2034	2×45
	14	10.1～31.7	918～2888	2×55
	15	14.5～36.6	805～2335	2×55
	15	12.4～39.0	1054～3315	2×75
	16	17.6～44.4	916～2656	2×75
	16	15.0～47.3	1199～3772	2×110
	17	21.1～53.3	1035～2999	2×90
	17	18.0～56.8	1353～4258	2×132
	18	25.0～63.3	1160～3362	2×132
	18	21.4～67.4	1517～4774	2×185
	19	29.4～74.4	1292～3746	2×160
	19	25.1～79.3	1690～5319	2×220
	20	34.3～86.8	1432～4150	2×220
	20	29.3～92.5	1873～5893	2×250
	21	39.7～100.5	1579～4576	2×280
	21	33.9～107.0	2065～6497	2×355
	22	85～145	3690～1490	2×220
		89.0～150	4020～1620	2×250
		90.0～155	4330～1750	2×280
		96.0～165	4690～1890	2×315
		100.0～170	5080～2050	2×355
		105.0～180	5500～2220	2×400
FBCDZ-8-740r/min	17	13.6～42.9	772～2428	2×55
	18	18.9～47.8	661～1917	2×55
	18	16.1～50.9	865～2722	2×75
	19	22.2～56.2	737～2136	2×75
	19	19.0～60.0	964～3033	2×110
	20	25.9～65.5	816～2367	2×90
	20	22.1～69.8	1068～3360	2×132
	21	30.0～75.9	900～2609	2×132
	21	25.6～80.8	1177～3705	2×160

注意事项

为保证矿用风机的长期安全运行，须注意正确使用和经常性的维护保养。掘进巷道采用抽出式通风机进行混合式通风时应符合《煤矿安全规程》的有关规定。通风机前应设置安全风窗，启动通风机前先打开安全风窗，运转正常后，逐渐关闭安全风窗。启动通风机前应检查通风机和开关附近 1 0 m 以内的瓦斯含量，瓦斯浓度不超过 0.5 ％时，方可启动通风机，若瓦斯超限应采取相应的措施。通风机在运行中因故障停止运转，重新启动前，应检测风简内瓦斯浓度，若瓦斯浓度超标，应按煤矿安全规程规定处理。
