工作原理

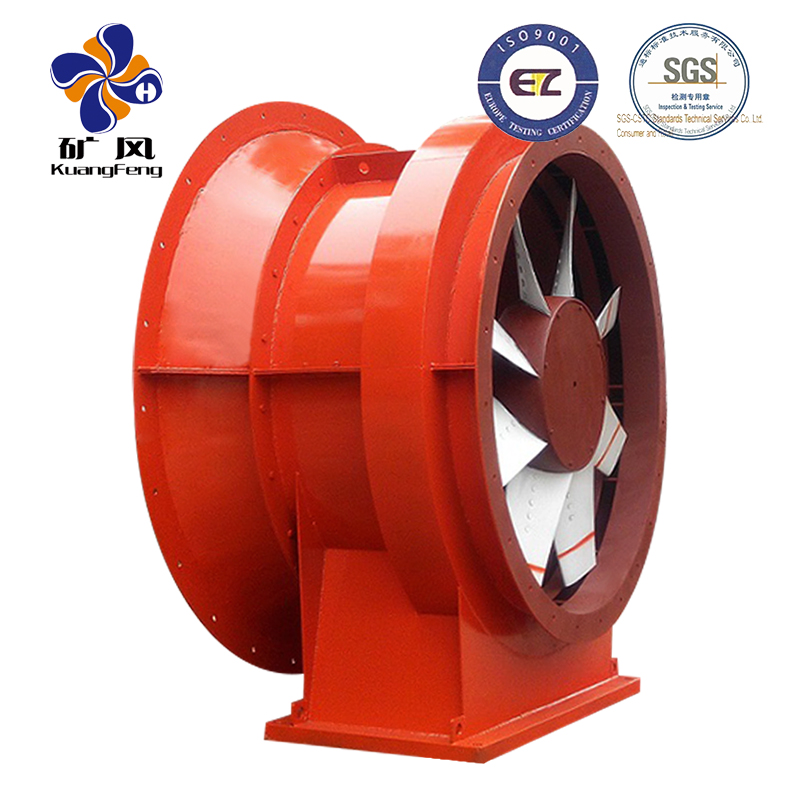

矿用风机采用对旋式结构，风压高、效率高。在叶轮的作用下，乏风由集风器或进风接头吸入，经两级叶轮加压后送入回风巷或经导风筒排入回风巷，通风机流道中乏风不接触电动机。通风机结构紧凑，使用安全，维修方便。采用专用防爆电动机，电动机散热腔保证电动机散热良好，使电动机始终运行在新鲜风流中。
结构

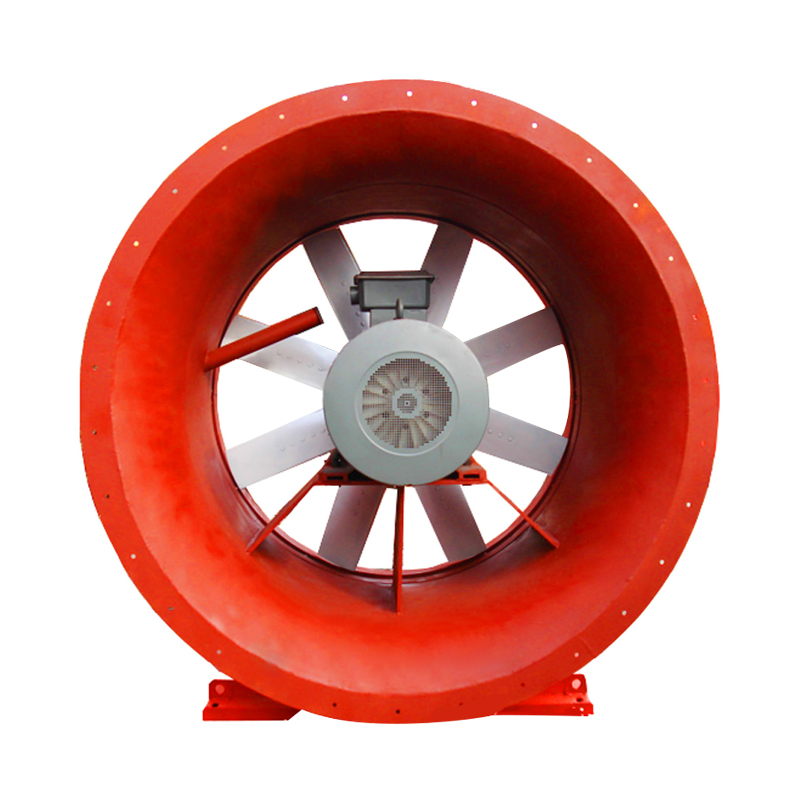

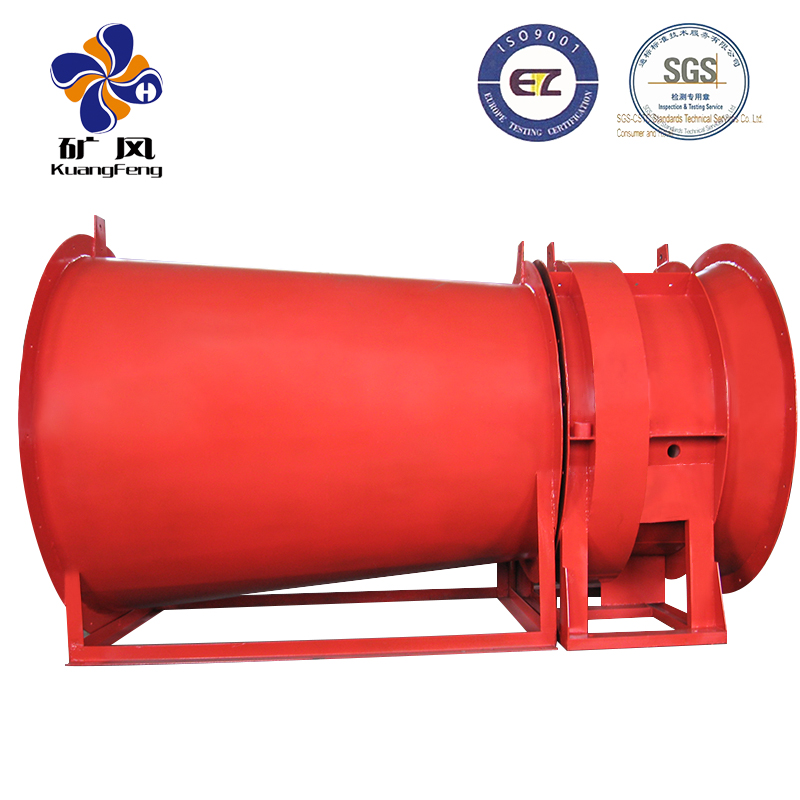

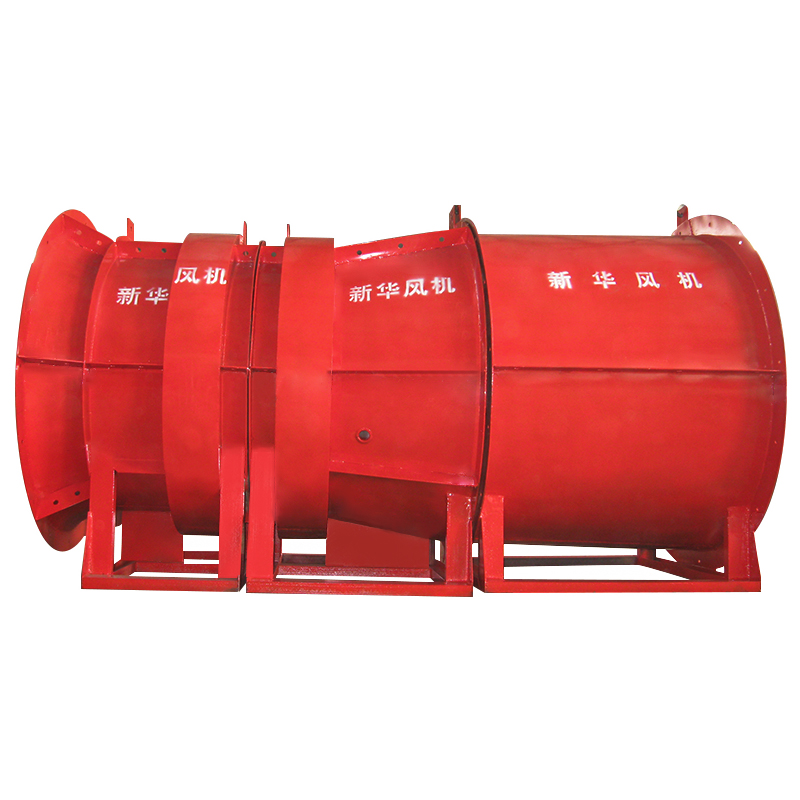

矿用风机由集风器、机壳、电动机、叶轮、扩散筒、风筒接头等部分组成，通风机外壳及结构件用钢板焊接而成，内筒用孔板焊接而成，内衬消声材料：电动机被密封在内尺道内，与风道内的乏风隔离，电动机为 YBF 系列隔爆型风机用二极三相异步电动机采用380V/660V 电压等级，通风机叶轮采用特殊材料制作，防静电、无摩擦火花。由电机冷却风轮所输送的气流进行冷却，电机与新鲜风流相通。因此，该通风机可作井下抽出式通风使用。
产品参数
|
系列 |
型号 |
风量(m3/S) |
静压(Pa) |
功率(kW) |
|
FBCDZ-12- 490r/min |
24 |
25.3～79.9 |
674～2122 |
2×110 |
|
25 |
33.5～84.8 |
559～1621 |
2×110 |
|
|
28.6～90.3 |
732～2302 |
2×110 |
||
|
26 |
37.7～95.3 |
605～1754 |
2×110 |
|
|
32.2～101.6 |
791～2490 |
2×132 |
||
|
27 |
42.2～106.8 |
652～1891 |
2×132 |
|
|
36.1～113.8 |
853～2685 |
2×160 |
||
|
28 |
47.1～119.1 |
702～2034 |
2×160 |
|
|
40.2～126.9 |
918～2888 |
2×200 |
||
|
29 |
52.3～132.3 |
753～2182 |
2×160 |
|
|
44.7～140.9 |
985～3098 |
2×200 |
||
|
30 |
57.9～146.5 |
806～2335 |
2×200 |
|
|
49.5～156.0 |
1054～3315 |
2×250 |
||
|
32 |
70.3～177.7 |
916～2656 |
2×250 |
|
|
60.0～189.4 |
1199～3772 |
2×355 |
||
|
34 |
84.3～213.2 |
1035～2999 |
2×315 |
|
|
72.0～227.1 |
1353～4258 |
2×450 |
||
|
36 |
100.0～253.1 |
1160～3362 |
2×450 |
|
|
85.5～269.6 |
1517～4774 |
2×560 |
||
|
38 |
117.6～297.6 |
1292～3746 |
2×560 |
|
|
100.5～317.1 |
1690～5319 |
2×800 |
||
|
40 |
137.2～347.2 |
1432～4150 |
2×710 |
|
|
171.2～370.0 |
1873～5893 |
2×1000 |
||
|
42 |
158.8～401.9 |
1579～4576 |
2×1000 |
|
系列 |
型号 |
风量(m3/S) |
静压 (Pa) |
功率(kW) |
|
FBCDZ-4- 1450r/min |
12 |
6.9～17.5 |
990～2860 |
2×45 |
|
7.4～18.7 |
1130～3270 |
2×55 |
||
|
13 |
8.8～22.2 |
1160～3360 |
2×75 |
|
|
9.4～23.8 |
1330～3840 |
2×90 |
||
|
FBCDZ-6- 980r/min |
12 |
6.3～24.2 |
450～1414 |
2×15 |
|
6.5～26.0 |
515～1625 |
2×18.5 |
||
|
6.8～27.5 |
580～1825 |
2×22 |
||
|
7.2～30.5 |
674～2121 |
2×30 |
||
|
7.4～32.8 |
775～2440 |
2×37 |
||
|
13 |
9.4～33.7 |
605～1754 |
2×30 |
|
|
8.1～38.5 |
792～2490 |
2×45 |
||
|
14 |
11.8～29.8 |
701～2034 |
2×45 |
|
|
10.1～31.7 |
918～2888 |
2×55 |
||
|
15 |
14.5～36.6 |
805～2335 |
2×55 |
|
|
12.4～39.0 |
1054～3315 |
2×75 |
||
|
16 |
17.6～44.4 |
916～2656 |
2×75 |
|
|
15.0～47.3 |
1199～3772 |
2×110 |
||
|
17 |
21.1～53.3 |
1035～2999 |
2×90 |
|
|
18.0～56.8 |
1353～4258 |
2×132 |
||
|
18 |
25.0～63.3 |
1160～3362 |
2×132 |
|
|
21.4～67.4 |
1517～4774 |
2×185 |
||
|
19 |
29.4～74.4 |
1292～3746 |
2×160 |
|
|
25.1～79.3 |
1690～5319 |
2×220 |
||
|
20 |
34.3～86.8 |
1432～4150 |
2×220 |
|
|
29.3～92.5 |
1873～5893 |
2×250 |
||
|
21 |
39.7～100.5 |
1579～4576 |
2×280 |
|
|
33.9～107.0 |
2065～6497 |
2×355 |
||
|
22 |
85～145 |
3690～1490 |
2×220 |
|
|
89.0～150 |
4020～1620 |
2×250 |
||
|
90.0～155 |
4330～1750 |
2×280 |
||
|
96.0～165 |
4690～1890 |
2×315 |
||
|
100.0～170 |
5080～2050 |
2×355 |
||
|
105.0～180 |
5500～2220 |
2×400 |
使用说明
为保证矿用风机的长期安全运行，须注意正确使用和经常性的维护保养。掘进巷道采用抽出式通风机进行混合式通风时应符合《煤矿安全规程》的有关规定。通风机前应设置安全风窗，启动通风机前先打开安全风窗，运转正常后，逐渐关闭安全风窗。启动通风机前应检查通风机和开关附近 1 0 m 以内的瓦斯含量，瓦斯浓度不超过 0.5 ％时，方可启动通风机，若瓦斯超限应采取相应的措施。通风机在运行中因故障停止运转，重新启动前，应检测风简内瓦斯浓度，若瓦斯浓度超标，应按煤矿安全规程规定处理。
