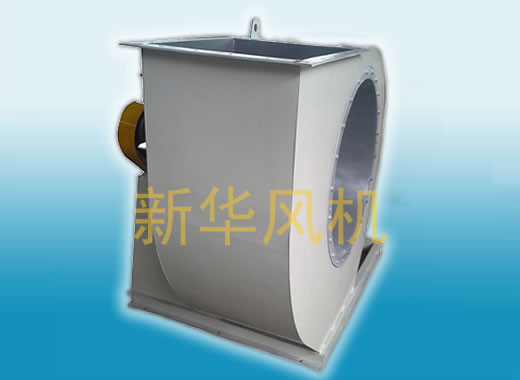

W4-72不锈钢风机

用途

W4-72-11型高温风机适用于输送无腐蚀性、最高温度不得超过550℃的高温气体，气体所含的尘土及硬质颗粒不大于150mg/m³。

形式

1、该风机为单侧进气，悬臂式结构。

2、该风机为C式传动。

3、风机可制成顺时针旋转或逆时针旋转两种型式，从电动机一端正视，叶轮按顺时针方向旋转称为右旋风机；按逆时针方向旋转称为左旋风机。

结构特点

1、叶轮  由10个后倾的机翼型叶片焊接于弧锥型轮盖与平板后盘组成，由耐热不锈钢制成，经动、静平衡校正和超速运转试验，安全、可靠。

2、机壳  由钢板焊接成蜗形壳整体。

3、进风口  制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，使气体顺利进入叶轮，损失小。

4、传动组  由主轴、带轮有水冷轴承箱组成。

安装与使用

在安装前首先应准备好安装所需材料和工具，对风机各部机件进行全面检查，对叶轮、机壳、主轴和轴承等机件更应特别细致检查，如发现损伤、应予修复，然后用煤油清洗轴承箱内部。

在进行安装操作过程中必须注意下列三点：

1、在一些接合面上，为了防止生锈，减少拆卸困难，应涂上一层润滑油或机械油。

2、在上接合面的螺栓时，如有定位销钉应先上好销钉，再拧紧螺栓。

3、检查机壳内及其它壳体内部，不应有掉入和遗留的工具或杂物。

安装要求：

1、安装风机时，输气管道的重量不应加在机壳上，按图纸校正进风口与叶轮的轴向和径向间隙尺寸，且保持轴的水平位置。

2、安装进风口管道时，可以直接利用进风口本身的螺栓联接，此时进风口的固定是靠三个沉头螺钉。

3、风机安装后，用手试拨转子，检查是否有过紧或刮蹭等现象，接线是否正确，其它保险设施是否完善，转动部分或进出方向是否人已离开，在确保安全后方可进行试运转。

4、电机安装后，安装皮带轮或联轴器防护罩，如进气口处不接管道时，也需加防护网或其它安全装置（用户自备），其它部件照图安装。

由于风机主轴转数n与内功率N之间有如下关系：

=

因此在电机容量不改变时，主轴转速不宜更改，若主轴转速增大，电机有过负荷被烧之险。风机所配电机功率，系指在特定工况下，正常功耗加上机械损失和应有的储备量而言，并非出风口全开需功率。如风机出口或入口不接管道或未加外界阻力而进行空转，则电机亦有被烧之险。为安全起见，应在风机的出口或入口管路中添加阀门，起动时将其关闭，运转后再将阀门逐渐慢慢开启，直至规定工况为止，并注意电机的电流是否超标。

维护

1、定期清除风机及输气管道内的灰尘、污垢及水等杂质，并防止生锈。

2、风机修理时必须先断电停机，绝对不允许在运转中进行，开关应由专人监护，以防中途送电。

3、对温度计及油标的灵敏性应定期检查。

4、除每次拆修后应更换润滑油外，还应定期更换润滑油。

5、每次维修前后均应仔细记录、清点、核对工具及原材料数量，以防遗忘在风机及管道内部。

6、风机试车时进出口方向十米之内不许站人。

7、安装、维修及试车时严禁无关人员在场围观。

故障及原因

风机的主要故障有：

一、轴承箱振动剧烈。

1、风机轴与电机轴不同心，联轴器歪斜。

2、机壳或进风口与叶轮摩擦。

3、基础的刚度不够或不牢固。

4、叶轮铆钉松动或轮盘变形。

5、叶轮轴盘与轴松动，联轴器螺栓松动。

6、机壳与支架、轴承箱与支架、轴承箱与座等联接螺栓松动。

7、风机进、出口管道安装不良，产生振动。

8、转子不平衡。

9、管见过细，风速过快。

二、轴承温升过高。

1、轴承箱振动剧烈。

2、润滑脂质量不良、变质或填充过多、含有灰尘、砂粒、污垢等杂质。

3、轴承箱盖、座联接螺栓之紧力过大或过小。

4、轴与滚动轴承安装歪斜，前后两轴承不同心。

5、滚动轴承损坏。

三、电动机电流过大和温升过高。

1、开车时进气管道内闸门或节流阀未关严。

2、流量超过规定值或风管漏气。

3、风机输送的气体中含粘性物质或气温太低，气体密度太大。

4、电机输入电压过低或电源单相断电。

5、联轴器联接不正，皮圈过紧或间隙不匀。

6、受轴承箱振动剧烈的影响。

7、受并联风机工作情况恶化或发生故障的影响。

四、皮带滑下

两皮带轮应该相对应的槽没对正。

五、带跳动

两皮带轮距离较近或皮带过长。

订货须知

订货时必须注明风机的机号、风量、压力、出风口角度、旋转方向以及电动机型号功率、转速等。

性能与选用件表
