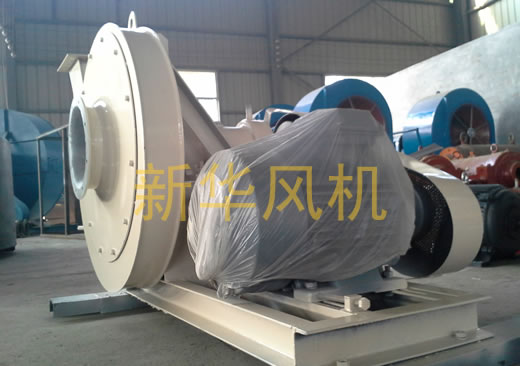

9-26不锈钢风机

概述
W9-19、W9-26系列风机适用于输送无腐蚀性、不自燃、最高温度不超过700℃的高温气体，介质中所含的尘土及硬质颗粒物不大于150mg/m3。
W9-26型12.5C、12.5D、12.5F高温离心通风机为新设计的高效率节能产品，主要用于输送温度为250-400℃、含尘量小于150mg/m3的高温气体。
(1)W9-19、W9-26风机为单吸入式。
(2)W9-19、W9-26风机可制成右旋和左旋两种型式，从电动机一端正视，叶轮按顺时针方向旋转称右旋转风机，以“右”表示；按逆时针方向旋转，称左旋转风机，以“左”表示。
(3) 风机出口位置以机壳的出风口角度表示，“左”、“右”均可制成0度、45度、90度、135度、180度、225度共六种角度。W9-26型高温风机有D、C、F传动方式。
结构
(1)叶轮：叶轮上有12片前向弯曲叶片，叶轮成型后，经动、静平衡及超速试验、保证运转平稳、安全可靠。
(2)机壳：用低合金钢板制成的蜗形体。
(3)进风口：收敛式流线型的整体结构，用螺栓接在前盖板组上。
(4)传动组：由主轴、水冷轴承箱、联轴器等组成，主轴采用优质合金钢，轴承箱为整体水冷结构。
W9-26型高温风机的性能是按风机进气温度tj、进口压力Pj、进口密度ρj的空气介质计算，当进气条件不同时，其气体密度随进气温度和进口大气压力的变化关系如下：

风机性能随气体密度ρj变化，其容量流量不变，全压p、内功率P按下式计算：

风机应按图样所示的位置与尺寸进行安装，校正电机轴与风机等轴线的同轴度。注意调整机壳轴线，使其在水平的垂直方向低于风机轴轴线尺寸且必须按图确定。
订货须知
订货时请注明风机型号、机号、流量、全压、使用温度、最高瞬时温度、电动机型号、出口角度及旋转方向。











W9-19高温风机性能与选用件表
机号
№ 传动
方式 转速
r/min 流量
m3/h 全压
Pa 工作
温度
℃ 所需
功率
KW 电动机
规格型号 功率
KW 电压
V
4.5 D 2900 1174 1838 460 1.20 Y100L-2 3.0 380
1448 1882 1.33
1721 1866 1.53
1995 1815 1.74
2269 1744 1.98 Y112M-2 4.0
2543 1665 2.26
2817 1584 1.99
5 C 2500 1388 1704 460 1.33 Y100L-2 3.0 380
1712 1742 1.47
2035 1730 1.70
2359 1680 1.93 Y112M-2 4.0
2683 1625 2.21
3007 1552 2.51
3331 1479 2.87
7.1 D 2900 4610 4824 450 10.71 Y200L1-2 30 380
5685 4908 12.85
6761 4880 14.92
7837 4769 17.0
8912 4634 19.38 Y200L2-2 37
9988 4463 22.02
11064 4296 25.02
8 D 2600 5912 6002 320 17.63 Y200L2-2 37
7292 6111 21.17
8671 6075 24.56
10051 5932 27.97 Y225M-2 45
11430 5764 31.90
12810 5554 36.25
14190 5343 41.17
9 D 1450 4695 1593 600 3.66 Y160M-4 11 380
5790 1622 4.37
6886 1616 5.08
7981 1576 5.78 Y160L-4 15
9076 1527 6.59
10172 1471 7.51
11267 1409 9.02
W9-19高温风机性能与选用件表
机号
№ 传动
方式 转速
r/min 流量
m3/h 全压
Pa 工作
温度
℃ 所需
功率
KW 电动机
规格型号 功率
KW 电压
V
11.2 D 1450 9048 3223 400 14.05 Y225S-4 37 380
11159 3283 16.87
13270 3262 19.57
15381 3185 22.28 Y225M-4 45
17492 3095 25.41
19603 2984 28.89
21714 2869 32.70
12.5 D 1450 12578 5170 250 31.32 Y280S-4 75 380
15513 5258 37.57
18448 5230 43.62
21383 5109 49.69
24317 4961 56.63 Y280M-4 90
2725 4780 64.34
30187 4598 73.06
17 F 1450 63279 8023 350 244.54 Y400-4 400 6000
78048 8170 293.70
92806 8117 340.58 Y400-4 500
107575 7931 388.12
122344 7704 442.43
137102 7424 502.75 Y450-4 630
151870 7143 571.04
18 F 1450 75116 8995 350 325.45 Y400-4 450 380
92647 9159 390.84
110166 9100 453.26 Y450-4 630
127697 8891 516.49
145228 8637 588.78
162748 8323 669.07 Y450-4 800
180279 8009 760.05
W9-26高温风机性能与选用件表
机号
№ 传动
方式 转速
r/min 流量
m3/h 全压
Pa 工作
温度
℃ 所需
功率
KW 电动机
规格型号 功率
KW 电压
V
5 D 2900 4293 3124 300 6.40 Y160M1-2 11 380
4830 3074 6.99
5367 2988 7.50
5903 2883 8.35 Y160M2-2 15
6440 2763 9.09
6977 2618 9.81
7513 2467 10.49
8 C 1470 8914 1642 450 7.09 Y180M-4 18.5 380
10028 1613 7.75
11143 1572 8.49
12256 1523 9.27
13371 1462 10.09
14485 1393 10.91
15599 1315 11.64
12.5 D 1450 33541 4575 350 70.32 155 380
37734 4506 77.16
41927 4404 82.93
46119 4280 92.53
50312 4128 100.69 180
54505 3948 108.62
58697 3758 113.79
12.5 C 985 22785 1955 400 21.05 Y315S-6 75 380
25632 1923 23.07
28480 1883 24.08
31329 1829 27.81
34177 1762 30.12
37025 1685 32.48
39874 1605 34.75
12.5 F 1450 33514 3687 500 56.63 Y280S-4 75 380
37734 3632 62.19
41927 3550 68.21 Y280M-4 90
46119 3449 74.57
50312 3327 81.15
54505 3182 87.54 Y315S-4 110
58697 3029 93.59

W9-26型12.5C、D、F高温离心通风机FW9-26型15.5防腐高温风机性能表
型号 流量m3/h 全压
Pa 进口压力
Pa 密度
kg/m3 工作温度
℃ 最高瞬时温度℃ 最低工作温度℃ 含尘量
mg/m3 转速r/min 轴功率KW
W9-26№12.5C 50000 3630 -1800 0.56 350 450 250 ≤150 1320 78
W9-26№12.5D 50000 3630 -1800 0.56 350 400 250 ≤150 1450 110
W9-2×26№12.5F 100000 4088 -3430 0.569 350 450 300 ≤80 1470 172
W9-2×26-1№12.5F 100000 5880 -5390 0.85 150 350 100 ≤100 1450 217
FW9-2×26№15.5 120000 6473 -1800 0.54 200 450 100 ≤60 1480 300
