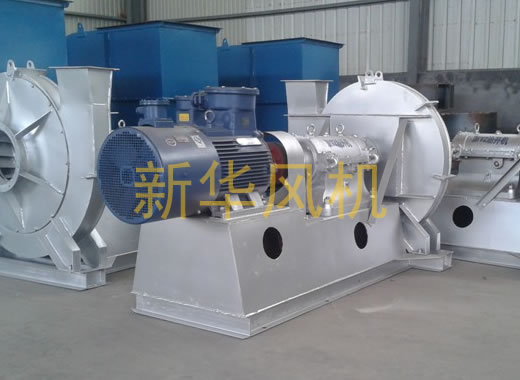

概述
W9-19、W9-26系列风机适用于输送无腐蚀性、不自燃、最高温度不超过700℃的高温气体，介质中所含的尘土及硬质颗粒物不大于150mg/m3。
W9-26型12.5C、12.5D、12.5F高温离心通风机为新设计的高效率节能产品，主要用于输送温度为250-400℃、含尘量小于150mg/m3的高温气体。
(1)W9-19、W9-26风机为单吸入式。
(2)W9-19、W9-26风机可制成右旋和左旋两种型式，从电动机一端正视，叶轮按顺时针方向旋转称右旋转风机，以“右”表示；按逆时针方向旋转，称左旋转风机，以“左”表示。
(3) 风机出口位置以机壳的出风口角度表示，“左”、“右”均可制成0度、45度、90度、135度、180度、225度共六种角度。W9-26型高温风机有D、C、F传动方式。
结构
(1)叶轮：叶轮上有12片前向弯曲叶片，叶轮成型后，经动、静平衡及超速试验、保证运转平稳、安全可靠。
(2)机壳：用低合金钢板制成的蜗形体。
(3)进风口：收敛式流线型的整体结构，用螺栓接在前盖板组上。
(4)传动组：由主轴、水冷轴承箱、联轴器等组成，主轴采用优质合金钢，轴承箱为整体水冷结构。
W9-26型高温风机的性能是按风机进气温度tj、进口压力Pj、进口密度ρj的空气介质计算，当进气条件不同时，其气体密度随进气温度和进口大气压力的变化关系如下：
风机性能随气体密度ρj变化，其容量流量不变，全压p、内功率P按下式计算：
风机应按图样所示的位置与尺寸进行安装，校正电机轴与风机等轴线的同轴度。注意调整机壳轴线，使其在水平的垂直方向低于风机轴轴线尺寸且必须按图确定。
订货须知
订货时请注明风机型号、机号、流量、全压、使用温度、最高瞬时温度、电动机型号、出口角度及旋转方向。
W9-19高温风机性能与选用件表
|
机号 № |
传动 方式 |
转速 r/min |
流量 m3/h |
全压 Pa |
工作 温度 ℃ |
所需 功率 KW |
电动机 |
||
|
规格型号 |
功率 KW |
电压 V |
|||||||
|
4.5 |
D |
2900 |
1174 |
1838 |
460 |
1.20 |
Y100L-2 |
3.0 |
380 |
|
1448 |
1882 |
1.33 |
|||||||
|
1721 |
1866 |
1.53 |
|||||||
|
1995 |
1815 |
1.74 |
|||||||
|
2269 |
1744 |
1.98 |
Y112M-2 |
4.0 |
|||||
|
2543 |
1665 |
2.26 |
|||||||
|
2817 |
1584 |
1.99 |
|||||||
|
5 |
C |
2500 |
1388 |
1704 |
460 |
1.33 |
Y100L-2 |
3.0 |
380 |
|
1712 |
1742 |
1.47 |
|||||||
|
2035 |
1730 |
1.70 |
|||||||
|
2359 |
1680 |
1.93 |
Y112M-2 |
4.0 |
|||||
|
2683 |
1625 |
2.21 |
|||||||
|
3007 |
1552 |
2.51 |
|||||||
|
3331 |
1479 |
2.87 |
|||||||
|
7.1 |
D |
2900 |
4610 |
4824 |
450 |
10.71 |
Y200L1-2 |
30 |
380 |
|
5685 |
4908 |
12.85 |
|||||||
|
6761 |
4880 |
14.92 |
|||||||
|
7837 |
4769 |
17.0 |
|||||||
|
8912 |
4634 |
19.38 |
Y200L2-2 |
37 |
|||||
|
9988 |
4463 |
22.02 |
|||||||
|
11064 |
4296 |
25.02 |
|||||||
|
8 |
D |
2600 |
5912 |
6002 |
320 |
17.63 |
Y200L2-2 |
37 |
|
|
7292 |
6111 |
21.17 |
|||||||
|
8671 |
6075 |
24.56 |
|||||||
|
10051 |
5932 |
27.97 |
Y225M-2 |
45 |
|||||
|
11430 |
5764 |
31.90 |
|||||||
|
12810 |
5554 |
36.25 |
|||||||
|
14190 |
5343 |
41.17 |
|||||||
|
9 |
D |
1450 |
4695 |
1593 |
600 |
3.66 |
Y160M-4 |
11 |
380 |
|
5790 |
1622 |
4.37 |
|||||||
|
6886 |
1616 |
5.08 |
|||||||
|
7981 |
1576 |
5.78 |
Y160L-4 |
15 |
|||||
|
9076 |
1527 |
6.59 |
|||||||
|
10172 |
1471 |
7.51 |
|||||||
|
11267 |
1409 |
9.02 |
|||||||
W9-19高温风机性能与选用件表
|
机号 № |
传动 方式 |
转速 r/min |
流量 m3/h |
全压 Pa |
工作 温度 ℃ |
所需 功率 KW |
电动机 |
||
|
规格型号 |
功率 KW |
电压 V |
|||||||
|
11.2 |
D |
1450 |
9048 |
3223 |
400 |
14.05 |
Y225S-4 |
37 |
380 |
|
11159 |
3283 |
16.87 |
|||||||
|
13270 |
3262 |
19.57 |
|||||||
|
15381 |
3185 |
22.28 |
Y225M-4 |
45 |
|||||
|
17492 |
3095 |
25.41 |
|||||||
|
19603 |
2984 |
28.89 |
|||||||
|
21714 |
2869 |
32.70 |
|||||||
|
12.5 |
D |
1450 |
12578 |
5170 |
250 |
31.32 |
Y280S-4 |
75 |
380 |
|
15513 |
5258 |
37.57 |
|||||||
|
18448 |
5230 |
43.62 |
|||||||
|
21383 |
5109 |
49.69 |
|||||||
|
24317 |
4961 |
56.63 |
Y280M-4 |
90 |
|||||
|
2725 |
4780 |
64.34 |
|||||||
|
30187 |
4598 |
73.06 |
|||||||
|
17 |
F |
1450 |
63279 |
8023 |
350 |
244.54 |
Y400-4 |
400 |
6000 |
|
78048 |
8170 |
293.70 |
|||||||
|
92806 |
8117 |
340.58 |
Y400-4 |
500 |
|||||
|
107575 |
7931 |
388.12 |
|||||||
|
122344 |
7704 |
442.43 |
|||||||
|
137102 |
7424 |
502.75 |
Y450-4 |
630 |
|||||
|
151870 |
7143 |
571.04 |
|||||||
|
18 |
F |
1450 |
75116 |
8995 |
350 |
325.45 |
Y400-4 |
450 |
380 |
|
92647 |
9159 |
390.84 |
|||||||
|
110166 |
9100 |
453.26 |
Y450-4 |
630 |
|||||
|
127697 |
8891 |
516.49 |
|||||||
|
145228 |
8637 |
588.78 |
|||||||
|
162748 |
8323 |
669.07 |
Y450-4 |
800 |
|||||
|
180279 |
8009 |
760.05 |
|||||||
W9-26高温风机性能与选用件表
|
机号 № |
传动 方式 |
转速 r/min |
流量 m3/h |
全压 Pa |
工作 温度 ℃ |
所需 功率 KW |
电动机 |
||
|
规格型号 |
功率 KW |
电压 V |
|||||||
|
5 |
D |
2900 |
4293 |
3124 |
300 |
6.40 |
Y160M1-2 |
11 |
380 |
|
4830 |
3074 |
6.99 |
|||||||
|
5367 |
2988 |
7.50 |
|||||||
|
5903 |
2883 |
8.35 |
Y160M2-2 |
15 |
|||||
|
6440 |
2763 |
9.09 |
|||||||
|
6977 |
2618 |
9.81 |
|||||||
|
7513 |
2467 |
10.49 |
|||||||
|
8 |
C |
1470 |
8914 |
1642 |
450 |
7.09 |
Y180M-4 |
18.5 |
380 |
|
10028 |
1613 |
7.75 |
|||||||
|
11143 |
1572 |
8.49 |
|||||||
|
12256 |
1523 |
9.27 |
|||||||
|
13371 |
1462 |
10.09 |
|||||||
|
14485 |
1393 |
10.91 |
|||||||
|
15599 |
1315 |
11.64 |
|||||||
|
12.5 |
D |
1450 |
33541 |
4575 |
350 |
70.32 |
|
155 |
380 |
|
37734 |
4506 |
77.16 |
|||||||
|
41927 |
4404 |
82.93 |
|||||||
|
46119 |
4280 |
92.53 |
|||||||
|
50312 |
4128 |
100.69 |
|
180 |
|||||
|
54505 |
3948 |
108.62 |
|||||||
|
58697 |
3758 |
113.79 |
|||||||
|
12.5 |
C |
985 |
22785 |
1955 |
400 |
21.05 |
Y315S-6 |
75 |
380 |
|
25632 |
1923 |
23.07 |
|||||||
|
28480 |
1883 |
24.08 |
|||||||
|
31329 |
1829 |
27.81 |
|||||||
|
34177 |
1762 |
30.12 |
|||||||
|
37025 |
1685 |
32.48 |
|||||||
|
39874 |
1605 |
34.75 |
|||||||
|
12.5 |
F |
1450 |
33514 |
3687 |
500 |
56.63 |
Y280S-4 |
75 |
380 |
|
37734 |
3632 |
62.19 |
|||||||
|
41927 |
3550 |
68.21 |
Y280M-4 |
90 |
|||||
|
46119 |
3449 |
74.57 |
|||||||
|
50312 |
3327 |
81.15 |
|||||||
|
54505 |
3182 |
87.54 |
Y315S-4 |
110 |
|||||
|
58697 |
3029 |
93.59 |
|||||||
W9-26型12.5C、D、F高温离心通风机FW9-26型15.5防腐高温风机性能表
|
型号 |
流量m3/h |
全压 Pa |
进口压力 Pa |
密度 kg/m3 |
工作温度 ℃ |
最高瞬时温度℃ |
最低工作温度℃ |
含尘量 mg/m3 |
转速r/min |
轴功率KW |
|
W9-26№12.5C |
50000 |
3630 |
-1800 |
0.56 |
350 |
450 |
250 |
≤150 |
1320 |
78 |
|
W9-26№12.5D |
50000 |
3630 |
-1800 |
0.56 |
350 |
400 |
250 |
≤150 |
1450 |
110 |
|
W9-2×26№12.5F |
100000 |
4088 |
-3430 |
0.569 |
350 |
450 |
300 |
≤80 |
1470 |
172 |
|
W9-2×26-1№12.5F |
100000 |
5880 |
-5390 |
0.85 |
150 |
350 |
100 |
≤100 |
1450 |
217 |
|
FW9-2×26№15.5 |
120000 |
6473 |
-1800 |
0.54 |
200 |
450 |
100 |
≤60 |
1480 |
300 |
